Трубы для отопления из сшитого полиэтилена PEX

Металлические трубы в системах отопления утрачивают свою популярность из-за быстрого покрытия ржавчиной и забивания. Им на смену приходит сшитый полиэтилен. Износостойкие и гибкие трубы из сшитого полиэтилена для отопления пользуются спросом на рынке трубной продукции. В этой статье мастер сантехник расскажет, какие выпускают разновидности таких труб и как выполнить монтаж по всем правилам.

Достоинства сшитого полиэтилена

В отличие от обычного полиэтилена, сшитый не размягчается и не деформируется под воздействием высокой температуры. Именно это свойство позволяет использовать материал для отопления и системы теплого пола. Кроме того, сшитый полиэтилен (PEX) обладает такими достоинствами:

• Полное отсутствие коррозии;
• Трубы не зарастают и не заиливаются;
• Небольшой вес;
• Простота монтажа и транспортировки;
• Стойко переносит большие перепады давления и температур;
• Не трескается;
• Отличная шумоизоляция;
• Устойчивость к воздействию отрицательной температуры;
• Обладает молекулярной памятью;
• Является экологически безопасным для человека и любых других живых организмов;
• Недорогая стоимость;
• Прочность;
• Длительный срок эксплуатации (по уверению производителей он составляет порядка 50 лет).

Основные недостатки материала

Положительные качества сшитого полиэтилена сделали его незаменимым для систем отопления и теплого пола. Тем не менее, некоторые недостатки все же имеются, среди которых стоит выделить:

• Отсутствие устойчивости к воздействию ультрафиолетовых лучей;

Обратите внимание! Чтобы уменьшить разрушительное влияние ультрафиолета на сшитый полиэтилен, трубы покрывают специальным защитным лаком

• Возможность механического повреждения, например, грызунами;
• Нет устойчивости к влиянию поверхностно-активных веществ;
• Разрушение под воздействием кислорода.

При попадании кислорода во внутренние слои трубопровода, он достаточно быстро разрушается. Именно по этой причине многие производители добавляют защитный слой от воздействия кислорода, так называемый кислородный барьер. Это снижает риск разрушений изделия, однако служит причиной увеличения его стоимости.

Конструкция и метод производства труб PEX

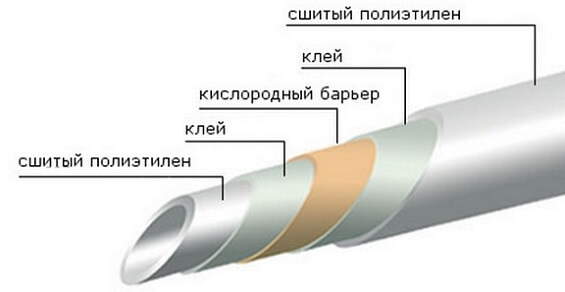

Труба сшитый полиэтилен представляет собой многослойную конструкцию, что состоит из пяти шаров. Основные слои следующие:

• Внутренний шар сшитого полиэтилена;
• Клеевой шар;
• Кислородный барьер;
• Клеевой шар;
• Внешний шар сшитого полиэтилена.

Именно такая пятислойная конструкция обеспечивает высокую термостойкость материала, ведь он не деформируется даже при показателях переносимой жидкости вплоть до 95 °С. Вот почему PEX  – отменный выбор для отопления и теплого пола.

Для изготовления трубопровода применяется метод эсктрузии, который состоит в выдавливании необходимой формы из расплавленного полиэтилена. После этого все трубы проходят калибровку вакуумом. Поставляются изделия в продажу в бухтах или отрезах в зависимости от диаметра.

Технические характеристики изделий

Уникальные свойства сшитого полиэтилена выдвинули его на один уровень со многими твердыми веществами. Основные характеристики материала включают:

• Температуру плавления — 200 градусов;
• Температуру горения – около 400 градусов;
• Растяжение на разрыв — 350 — 800%;
• Плотность — 940 кг на м. куб.

Трубопровод из полиэтилена, сшитого на молекулярном уровне, производится в широком диапазоне диаметра. Производители предлагают размеры от 12 до 250 мм, однако наибольшей популярностью у потребителя пользуются диаметры 16 – 25 мм.

Виды сшивки полиэтилена

Существует около 15 способов сшивки полиэтилена, однако наибольшее распространение получили четыре из них.

Под сшивкой подразумевается создание пространственной решётки в полиэтилене высокой плотности за счёт образования объёмных поперечных связей между макромолекулами полимера. Относительное количество образующихся поперечных связей в единице объёма полиэтилена определяется показателем «степени сшивки». Степень сшивки – это отношение массы полиэтилена, охваченного трёхмерными связями к общей массе полиэтилена. Всего известно четыре промышленных способа сшивки полиэтилена, в зависимости от которых сшитый полиэтилен индексируется соответствующей буквой:

• PEX-a: сшивка органическими пероксидами или гидропероксидами, мин. степень сшивки по ГОСТ - 70, метод сшивки - химический;
• PEX-b: сшивка органическими силанидами (силанами), мин. степень сшивки по ГОСТ - 65, метод сшивки - химический;
• PEX-c: сшивка потоком элементарных частиц (радиационный метод), мин. степень сшивки по ГОСТ - 60, метод сшивки - физический;
• PEX-d: сшивка азотированием, мин. степень сшивки по ГОСТ - 60, метод сшивки - химический.

Плотность сшивки у PEX-a максимальная и достигает 70-75%. Это позволяет говорить об максимальных гибкости среди аналогов и эффекте памяти (при разматывании бухты труба практически сразу принимает исходную прямую форму). Перегибы и заломы, которые могут появиться в процессе монтажа, можно исправить, если немного нагреть трубу строительным феном. Основной минус – это высокая цена, так как технология пероксидной сшивки считается самой дорогой.

У PEX-b плотность сшивки достигает 65%. Такие трубы отличаются невысокой ценой, они устойчивы к окислению, имеют высокие показатели давления, при котором происходит разрыв трубы. По надежности они практически не уступают трубам PEX-A: хоть процент сшивки тут ниже, но прочность связей выше, чем при пероксидной сшивке. Из минусов отметим жесткость, поэтому согнуть их будет проблематично. Кроме того, эффекта памяти тут нет, поэтому первоначальная форма трубы будет восстанавливаться плохо. При появлении заломов помогут только соединительные муфты.

У PEX-c степень сшивки достигает 60%, такие трубы имеют неплохую молекулярную память, они более гибкие, чем PEX-B, но в процессе эксплуатации на них могут образовываться трещины. Заломы исправляются только соединительными муфтами. В России такие трубы не нашли широкого распространения.

У PEX-d степень сшивки невысокая, около 60%, поэтому по эксплуатационным качествам трубы значительно уступают аналогам и сегодня почти не применяются.

Более дорогим, однако, и более качественным способом сшивки является пероксидный. Именно благодаря нему удается связать порядка 85% свободных молекул. Это позволяет материалу произведенному таким путем обладать повышенной стойкостью к механическому воздействию и иметь более высокую температуру плавления.

PEX-а – лучший метод производства сшитого полиэтилена, все остальные варианты являются лишь попыткой удешевить материал.

Армированный трубопровод для отопления

Одной из последних новинок на рынке материалов для отопления и теплого пола является армированная труба из сшитого полиэтилена. Она отличается еще большей прочностью и термостойкостью, чем обычный РЕХ. Главное отличие в технологии производства состоит во внедрении в стенки трубы капроновых нитей, которое происходит на этапе выдавливания формы из горячего расплавленного полиэтилена.

Способы армирования могут быть следующими:

• Капроновой нитью;
• Кевларом;
• Алюминиевой фольгой.

Армированный трубопровод выдерживает даже такие нагрузки, как давление в 30 атмосфер, не трескается при кручении или сгибании. Но и стоимость у продукции более высокая, ведь для производства необходимо дорогостоящее оборудование.

Производители труб для отопления из сшитого полиэтилена

Сшитый полиэтилен – это наиболее удачный материал для монтажа системы отопления и теплого пола. На сегодняшний день целая группа иностранных и отечественных компаний занимается производством качественных и долговечных изделий. Ключевыми производителями являются:

• Rehau (Германия);
• Valtec (Италия);
• Uponor (Финляндия);
• Tece (Германия);
• Бир Пекс (Россия);
• STOUT (Испания).

Rehau – мировой лидер в производстве труб из сшитого полиэтилена для отопления и теплого пола.

Лидирующие позиции на мировом рынке сегодня заняла компания Рехау. Именно ее продукция отменно зарекомендовала себя благодаря великолепному качеству и хорошим эксплуатационным характеристикам. Цена у продукции не самая дешевая, поэтому многие застройщики ищут для своего дома более бюджетные варианты, например, продукцию бренда STOUT.

STOUT — это профессиональное сантехническое оборудование для монтажа систем отопления и водоснабжения. Продукция производится на тех же европейских заводах, на которых заказывают свой товар другие бренды «премиум» сегмента.

На основные позиции aссортимента продукции STOUT распространяется гарантия в 5 лет. Все детали системы идеально подходят другу к другу, легки в монтаже и обслуживании, адаптированы для условий эксплуатации в России.

Разные производители используют различные способы сшивки полиэтилена: PEX-a, PEX-b, PEX-c. Лучшим способом сшивки на сегодняшний день признан пероксидный (PEX-a), именно по этой причине рекомендуется останавливать свой выбор на продукции торговых марок Rehau, Uponor и STOUT, что производится по этой технологии.

Особенности монтажа

Монтаж отопления и теплого пола с использованием сшитого полиэтилена может быть осуществлен двумя основными методами:

• С использованием компрессионных фитингов;
• С применением напрессовочных фитингов.

Более простым вариантом установки, который к тому же позволяет многократно разбирать конструкцию в месте стыковки при необходимости, является монтаж с использованием компрессионных фитингов. Для установки теплого пола по этой технологии необходимо совершить следующие действия:

• Надеть на трубопровод обжимную гайку.
• Надеть разрезное кольцо.
• Насадить трубу на штуцер.
• Закрутить гаечным ключом.

Обратите внимание! Закручивать обжимную гайку следует осторожно, поскольку чрезмерные усилия могут повредить труб

Монтаж теплого пола с применением пресс фитингов создает неразъемное соединение. Необходимо заранее подготовить пресс для монтажа и следовать нижеприведенной инструкции:

• Надеть зажимную гильзу;
• Вставить в трубу расширитель соответствующего размера;
• Вставить трубу в штуцер фитинга;
• Запрессовать гильзу на фитинг.

Подождать несколько секунд и получить прочное и надежное соединение.

Благодаря молекулярной памяти материала, трубу будет невозможно снять с фитинга.

Видео

В сюжете - Установка радиатора и работа с трубами из сшитого полиэтилена

Таким образом, трубы из сшитого полиэтилена для отопления PEX имеют свои преимущества и недостатки. Их нужно учитывать при выборе этой отопительной системы. Они просты в сборке и очень надёжны.
