Коннектор для шланга разработан для облегчения ухода за приусадебным участком, садовыми и огородными растениями. Приспособление позволяет прочно соединить два конца шланга в единую конструкцию, для создания длинных и надёжных сетей полива вблизи загородных домов, на даче и в сельской местности. В статье мастер сантехник расскажет, какие коннекторы бывают и чем отличаются.

Назначение

Соединительные муфты для шлангов, называемые «коннектор», представляют собой обычный штуцер. Изделие представлено в довольно широком ассортименте. Основная особенность всех вариантов – хорошая гидроизоляция при высоком давлении внутри шланга.

Современный соединитель для шлангов рассчитан на любые потребности. Устройства легко совмещаются со шлангами популярных диаметров. Кроме того, позволяют быстро соединять и разъединять дополнительные устройства, например поливочный пистолет, насосное оборудование, сантехнические приборы. Все быстросъемные соединительные муфты имеют идентичный выход под ниппель, который соединяет адаптер с краном, оросителем или поливочным дождевателем.

В качестве материала изготовления деталей используются сплавы различных металлов или ПВХ. Изделие выбирается в соответствии с задачами, которые будут выполняться. Понятно, что пластиковые коннекторы дешевле в цене, но они способны выдержать давление до 10 бар. Изделия из металлических сплавов прочнее, поэтому способны выдержать давление до 15 бар. Самыми прочными считаются латунные варианты, которые способны выдержать давление от 15 бар.

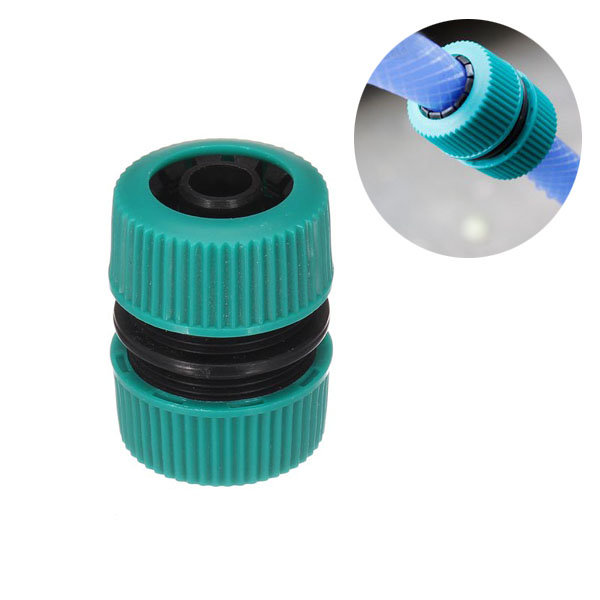

Пластиковые коннекторы удачно подходят для полива грядок, в качестве распылителя или усилителя водяного напора. Латунные коннекторы очень качественные, они используются при создании промышленных магистралей, даже на пищевых предприятиях. Муфтами можно скрепить два шланга одинакового или разного диаметра. Обычный водопроводный коннектор может быть с резьбой или без нее, но оба варианта будут надежными, исключат любые протечки.

Коннектор может пригодиться, если нужно монтировать дождевальную насадку. Под такие цели предусмотрены специальные точки, называемые «аквастоп». Подачу воды можно быстро перекрыть специальным клапаном на соединителе, не перекрывая водопровода. При этом насадка без резьбы снимается со шланга довольно быстро: нужно стянуть муфту с гайкой на себя.

Одевается тоже просто: подвижный элемент коннектора вкручивается до щелчка.

Характеристики

Часто под коннектором подразумевается муфта. Однако этот элемент включает крышки и соединительную резьбу. Крышка вкручивается в соединительную трубку, а последняя вставляется в резиновую трубку. Детали связываются наружной или внутренней резьбой определенного диаметра. Быстрые соединения цепляются к ниппелю и легко вытаскиваются.

Классический коннектор включает три детали:

Удерживатель трубки с внешней деталью корпуса, в который помещается шланг. Он обычно плотно сидит внутри соединителя;
Механизм отщелкивания, который и обеспечивает быстрый съем изделия;
Закручивающаяся крышка, с помощью которой резиновая трубка крепится в коннекторе. Она с внутренней резьбой, поэтому может накручиваться на удерживающее устройство.

Если коннектор имеет автоматическое закрытие, устанавливается еще и стоп-клапан. Это обычный поршень с резинками, обеспечивающий полную герметичность.

Клапан открыт в соединенном положении, а после разъединения закрывает трубку, создавая давление в шланге, так как поток напора от водопровода не прекращается.

Стандартные коннекторы выпускаются на основе обычных размеров шлангов, которые соответствуют ГОСТ. Существуют еще универсальные изделия, но по причине своей дороговизны они используются редко:

Коннектор 3/4 соединяет соответствующие 3/4 шланги. Этот диаметр равен 19 мм;
Соединители размером 1 дюйм рассчитаны на шланги в 25–26 мм в диаметре;
Коннектор 1/2 рассчитан на трубки 12 мм в диаметре;
Соединители 1/4, 3/8, 5/8 считаются нечасто использующимися, но они тоже есть в продаже и рассчитаны на соответствующие шланги.

Коннектор быстрого соединения трубок распространен среди садоводов-огородников. Быстрое соединение применяется для подключения шланга к оборудованию автомойки. Покупка подходящего адаптера должна быть основана на таких факторах:

Диаметр шланга и размер ниппеля;
Мощность давления в трубке;
Характеристики внешней среды.

Виды

Основное качество всех видов быстросъемных коннекторов – взаимозаменяемость. Пластиковые переходники для поливочных целей могут использоваться самые разные.

Один из самых популярных видов креплений элементов в различных сферах – байонетное соединение. Оно универсальное и быстровыполнямое. Обычно достаточно осевого поворота или перемещения вокруг оси одной части относительно другой. Само обозначение «байонет» переводится как «штык» и является действующим обозначением крепления штыка к стрелковому оружию.

Байонетным способом соединяются детали в электричестве, в основном высокочастотные разъемы. Байонетным соединением крепятся все пожарные рукава. Оно же используется для быстрого крепления объектива к фотоаппарату. Этот механический рычаг вытеснил многие резьбовые соединения, которые применялись раньше, например, в железнодорожной и автомобильной сферах. Это универсальное быстросъемное соединение.

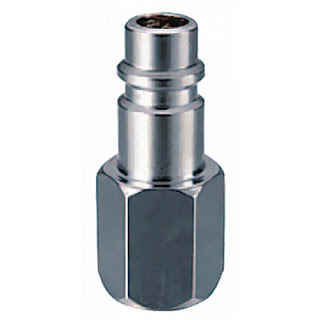

Пластмассовый или латунный штуцер – это изделие, на одном из концов которого присутствует внутренняя или наружная резьба, а на другом есть «елочка», на которую надевается шланг.

Виды штуцеров с «елочкой» подразделяются на:

Приварные;
Без шестигранника;
Двойной (елочка-елочка).

Эта соединительная деталь предназначена для крепления шлангов для полива, пищевых рукавов к оборудованию или к системе трубопроводов в целом. Штуцер бывает стальной (из черной либо нержавеющей основы), латунный, медный и из прочих металлов, например ПНД, или резиновый.

Как выбрать

Если коннектор планируется использовать в бытовых целях, достаточно дешевого пластикового экземпляра, но универсального типа. Если купить неподходящий вариант, придется искать дополнительные переходники, а это лишняя трата средств.

Если поток воды нужно разделить на несколько шлангов, можно сразу выбирать разделяющие коннекторы с функцией «аквастоп». Закрывающие клапаны закроют потоки воды к ненужным шлангам. При этом не придется перекрывать весь напор от основного крана.

Если коннектор выбирается под поливочную насадку, стоит понимать, что они отличаются формой струи. Если напор будет постоянно слишком сильным, хрупкие растения могут и пострадать.

Для популярной у садоводов насадки «пистолет» с несколькими режимами дождевания подойдет универсальный экземпляр соединителя, а не усиливающий напор.

Почти для всех видов разъемов, в том числе для быстросъемных, есть понятия «мама» и «папа». «Мамой» считается деталь, на которую обычно надевается «папа».

Еще быстросъемные соединения принято подразделять по давлению:

ISO-A – подходит для обычной бытовой системы с низкими напорными показателями;
IRG – универсальные экземпляры, подходящие для различных, в том числе технических, систем;
TGW соединители нужны для магистралей с рабочим давлением от 300 до 1000 бар. Детали выдерживают импульсивные и гидравлические удары;
HPA соединения выдерживают давление до 700 бар российского производства.

Нюансы использования

Подключение шлангов лучше всего производить при помощи подручных инструментов. Резиновая трубка присоединяется к источнику воды хомутом. Лишний вентиль увеличит вес садовой конструкции. Другой конец трубки можно соединить с разветвителем, который будет быстро пускать/блокировать напор.

Если шланг обычный садовый, без резьбы, его можно дооборудовать специальным переходником под коннектор, который имеет резиновый или гофрированный штуцер. К этому разветвителю можно подключить любой шланг с коннектором и выполнить разводку целой системы для полива огорода.

Кроме садовых шлангов, использование коннекторов допускается в быту, например, для подключения стиральной машинки. Стандартный шланг этой бытовой техники повреждается или бывает недостаточно длинным.

Ситуацию можно исправить при помощи качественного быстросъемного соединения. Наконечники у отводов стиральной машинки чаще пластиковые. Внутрь его просто заводится подходящий отрезок трубы по внешнему диаметру. К нему фиксируется резиновый наконечник, а вся конструкция закрепляется хомутами.

При помощи коннекторов можно улучшить обычный кухонный кран, присоединив к нему разбрызгиватель с быстросъемным соединителем. Выбирая разбрызгиватели, следует учитывать, что изделия комплектуются коннектором «мама», значит, второе устройство соединения, которое будет цепляться к крану, должно быть типа «папа».

Еще один момент следует учесть при выборе соединителей: изделия одинакового размера и предназначения, но разных производителей могут не подойти друг к другу. Фитинги следует использовать только после прочтения инструкции. Монтаж можно обеспечить и своими руками, главное, чтобы работы были аккуратными и качественными.

Соединители, использующиеся на улице, важно своевременно очищать от загрязнений. Это продлит срок эксплуатации изделий.
