Как рассчитать расстояние между канализационными колодцами

Услуги сантехника в Москве и Московской области

Смотровые канализационные колодцы устанавливаются в системе для получения к ней полноценного доступа при осмотре и обслуживании, чтобы канализация работала без сбоев. Они нужны для решения вопросов с трещинами, протечками, засорами, мешающими свободному перемещению стоков. Их видов бывает несколько, каждый из которых предназначен для своих участков. Колодцы устанавливаются через равные промежутки на прямых участках, на каждом повороте, в тех местах, где идет уклон местности и у труб разница высот достигает от 1 до 10 метров и более, а также в месте соединения канализационных труб, когда сходятся несколько ветвей трубопровода.

При установке системы канализации необходимо смонтировать все шахты на рассчитанном для них расстоянии друг от друга, при этом для каждой формы колодцев существует своя формула расчета, которую надо учитывать для того чтобы канализация идеально работала, без поломок и засоров. В статье мастер сантехник расскажет, как правильно рассчитать расстояние между канализационными колодцами.

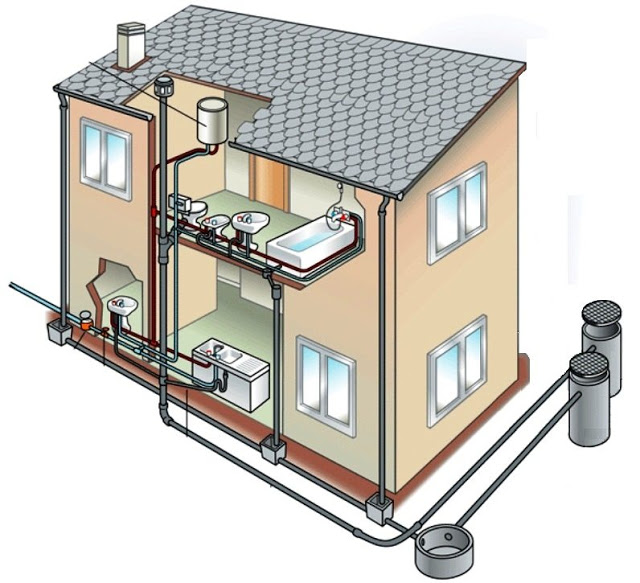

Канализация частного дома

Услуги сантехника в Москве и Московской области

Довольно часто владельцы загородных домов решают обзавестись автономными системами водоснабжения и канализации. В одном случае – для того, чтобы сэкономить на коммунальных услугах, цена которых растет с каждым годом, в другом – из-за банального отсутствия централизованных сетей в поселке.

Чтобы устроенная своими руками наружная канализационная сеть работала нормально, чтобы в случае необходимости вы в любой момент могли устранить возникшие в ней неполадки и неисправности, строить её нужно с соблюдением определенных правил.

Схема отвода, очистки и удаления сточных вод из дома зависит от многих факторов, в число которых входят:
  • Топографические условия участка;
  • Тип грунта;
  • Наличие на участке или в непосредственной близости к нему источников водоснабжения;
  • Расположение уже существующих подземных коммуникаций – водопровода, газопровода, силового кабеля, телефонной линии и т.п.
Канализационная сеть может быть очень простой и состоять из одного прямого участка трубопровода, соединяющего внутридомовую сеть с выгребной ямой или септиком, расположенным на небольшом удалении от дома. Это может быть даже колодец из покрышек, в котором стоки фильтруются или накапливаются до очередной откачки илососом.

Такая простая схема часто применяется для дачных или небольших частных домов. Для её нормального функционирования достаточно лишь выдержать нужный уклон при прокладке трубопровода и вовремя откачивать колодец.

Намного сложнее устроить канализацию, если дом стоит на участке со сложным рельефом, если из-за наличия скважины или питьевого колодца приходится соблюдать санитарные требования по расположению септиков или накопителей, устраивая их на значительном удалении от дома.

Услуги сантехника в Москве и Московской области

Нередко владельцы загородных домов объединяют в одну сеть стоки от нескольких расположенных на участке строений, включают в неё дренажную систему и ливнестоки. В этом случае получается сложная схема из нескольких протяженных по длине трубопроводов и нескольких колодцев разного назначения.

Именно необходимость их устройства и расстояние между колодцами канализации часто вызывают вопросы у тех, кто решает самостоятельно, без участия специалистов, организовать такую сеть.

Виды и назначение колодцев

Услуги сантехника в Москве и Московской области

Существует документ, регламентирующий устройство различных канализационных сооружений и расстояние между канализационными колодцами – СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Мы остановимся только на тех его пунктах, которые касаются бытовой сети водоотведения от частного дома. На всем протяжении наружного трубопровода канализации в зависимости от его длины, уклона местности и других обстоятельств необходимо устраивать промежуточные колодцы.

Смотровые колодцы

Услуги сантехника в Москве и Московской области

Эти сооружения встраиваются в сеть в следующих случаях:
  • Большая протяженность прямолинейного трубопровода;
  • Изменение направления трубопровода, его диаметра или уклона;
  • Наличие в сети узлов, в которых к общей магистрали присоединяется боковой трубопровод.
Смотровые колодцы предназначены для организации контроля над системой, обеспечения доступа к её проблемным участкам с целью прочистки и ликвидации засоров.

Согласно СНиП, максимальное расстояние между канализационными колодцами этого вида зависит от диаметра трубы и составляет:
  • При d150 мм – 35 метров;
  • При d200-450 мм – 50 метров;
  • При d500-600 мм – 75 метров и т.д.
То есть, чем больше диаметр, тем дальше друг от друга могут находиться смотровые колодцы. Такие габаритные трубы если и используются при устройстве бытовой канализационной системы, то только в том случае, если объем стоков достаточно большой.

Например – суммарный от нескольких отдельно стоящих зданий (дом, баня, домик для гостей). Или когда в общую сеть сбрасывается дождевая вода с крыш и дорожек.

Гораздо чаще используются трубы диаметром 100 мм (сотка). На таком трубопроводе расстояние между смотровыми шахтами принимают равным 15 метрам.
Обратите внимание! Если диаметр трубы на всем протяжении одинаков, трубопровод прямолинейный и не имеет боковых присоединений, минимальное расстояние между канализационными колодцами допускается увеличивать до 50 м
Поворотные колодцы

Услуги сантехника в Москве и Московской области

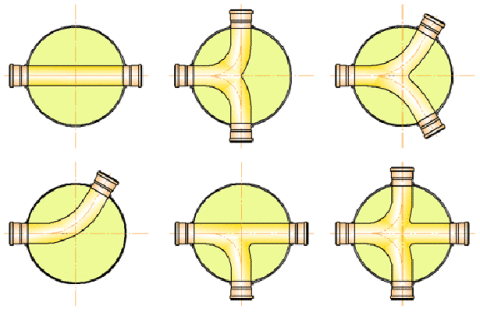

Имеющие аналогичное смотровым назначение и конструкцию, поворотные колодцы устанавливаются на изгибах трубопровода. Любые такие изгибы, которые не могут иметь угол поворота менее 90 градусов, являются участками с повышенной опасностью засоров, поэтому над ними обязательно обустраиваются смотровые шахты.

Расстояние между поворотными колодцами определяется протяженностью прямолинейных участков между изгибами. Если длина этого участка превышает определенное нормативами количество метров, на нем дополнительно оборудуются дополнительные ревизионные колодезные шахты.

Перепадные колодцы

Услуги сантехника в Москве и Московской области

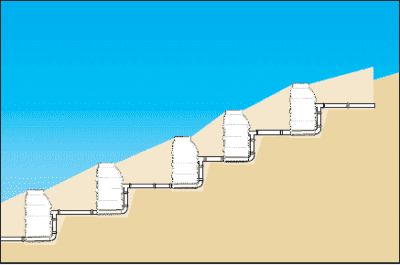

Если участок, на котором монтируется канализационная сеть, расположен на склоне, уклон закладываемого подземного трубопровода может получиться слишком большим. Допускать этого нельзя, так как при большой скорости потока сточных вод твердые фракции могут оседать на дне трубы, постепенно создавая заторы.

В этом случае инструкция требует устройства перепадных колодцев, образующих ступенчатую систему. Расстояние между ними зависит от особенностей рельефа и в каждом случае определяется на месте.

Услуги сантехника в Москве и Московской области

При этом учитываются следующие правила:
  • Максимальная глубина перепада не должна превышать трех метров;
  • Если перепад составляет менее полуметра (на трубопроводах с диаметром до 600 мм), вместо перепадного допускается устройство смотрового колодца со сливом.
Обратите внимание! Конечная точка канализационной системы – это фильтрующий или накопительный колодец
Другие нормативные требования

Кроме описанных, существуют и другие требования к устройству наружной канализации. Например, расстояние от дома до канализационного колодца любого вида и назначения (первого по направлению потока) должно составлять не менее 3 и не более 12 метров.

Услуги сантехника в Москве и Московской области

Не стоит забывать и про санитарные нормы, регламентирующие расположение канализационных колодцев и трубопроводов относительно водоемов, источников питьевой воды, водопроводов хозяйственно-питьевого назначения, плодовых деревьев и садово-огородных насаждений.

Заключение

В принципе, благоустройство собственного дома – задача не самая сложная. Работы по прокладке труб и устройству канализационных сооружений вполне по силам любому домовладельцу.

Но при несоблюдении определенных норм и правил даже тщательно и аккуратно смонтированная система может перестать нормально функционировать, а для её прочистки или ремонта придется вскрывать всю магистраль в поисках засора.

Этого не случится, если у вас будет доступ к самым проблемным участкам и возможность контролировать работу системы.

В продолжение темы посмотрите также наш обзор Пластиковые канализационые колодцы — особенности, виды, монтаж
