Сантехник ...: Штуцеры для шлангов

Штуцер – запчасть, необходимая и в быту, и на производстве. Термин немецкого происхождения (stutzen), что в переводе означает «отводок, отросток или патрубок». Такие элементы применяют как для соединения системы полива на дачных участках, так и для фиксации необходимых деталей к разным емкостям и трубопроводам. В статье мастер сантехник расскажет, как выбрать штуцер для вашего шланга.

Что это такое

С началом применения эластичных шлангов появилась необходимость соединения металлических труб и гибкой резины. Приваренные патрубки не могли решить эту проблему, так как они не подлежат замене. Поэтому возникла идея создания штуцера.

Этот элемент представляет собой переходник. С одного края на него нанесена резьба, со второго – вход для шланга, он имеет эффективную для фиксации форму «елочка». За счет этого шланг вставляется довольно плотно, с усилием. Деталь производят из трубок, имеющих разный диаметр.

Штуцер выпускают из разных материалов

В зависимости от используемых материалов фитинги можно разделить на следующие типы:

Полимерные – изготавливают из пластиков;
Металлические – производят из металлов и их сплавов;
Комбинированные – включают композитные детали из металла и пластика.

Пластиковые фитинги применяют в условиях, не требующих повышенной температуры и давления. Для хладагентов пластик не используют, поскольку низкие температуры делают полимеры неустойчивыми к механическим нагрузкам. Для водопроводных систем полимерные штуцеры применяют для соединения пластиковых труб с насосными станциями, полива и орошения в связке с резиновыми шлангами. В качестве материалов выступают полиэтилены высокого и низкого давления, поливинилхлорид и фторопласт. Последние элементы не требуют дополнительной герметизации, инертны к агрессивным средам.

Металлические соединители производят из легированного железа, латуни и меди. Для защиты от коррозии могут покрываться слоем никеля или цинка. Конструкции из нержавеющей стали не нуждаются в никелировании или оцинковке. Металлические фитинги используют в водопроводе, на производствах для транспорта жидких веществ. Толстые и упрочненные соединители применяют в системах с повышенной температурой и давлением. Для защиты от протечек используют кольцевые прокладки.

Комбинированные штуцеры содержат компоненты пластиковых и металлических соединителей. Патрубок изготавливают из металла, а затягивающая гайка штуцера и уплотнительное кольцо выполнены из полимера. Таким фитингом можно соединять железные трубы с пластиковыми.

Виды и особенности коннекторов

Длительность эксплуатации трубопровода во многом определяется профессиональным монтажом и правильно подобранными соединяющими адаптерами. Большое разнообразие существующих фитингов позволяет собрать трубопровод соответственно любому по сложности проекту. Различают следующие разновидности штуцеров:

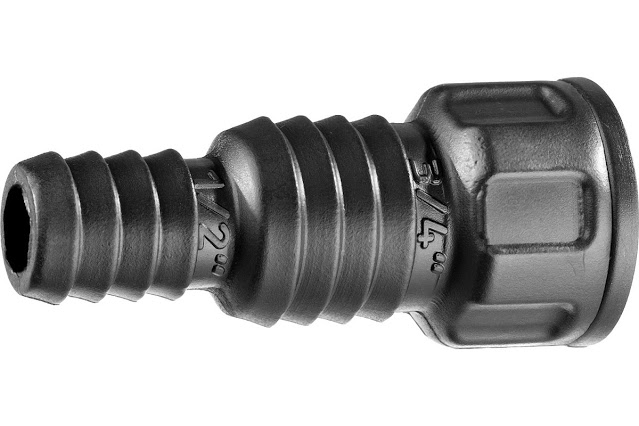

Переходные штуцеры предполагают сбор труб и шлангов различного диаметра в одну систему. Хотя теоретически переход может рассматриваться любой, на практике существенный перепад диаметра часто невозможен, так как создается критическое повышение или понижение давления. Подобная коммуникация также будет быстро забиваться, если по трубам станут пускать неоднородную жидкость или воду с примесями.

Поворотный штуцер применяется там, где необходима возможность вращения. Внутренняя часть изделия прокручивается. Это позволяет избежать изломов шланга, например, при наматывании на катушку. Используется для фиксации двух гибких трубопроводов между собой, обеспечивает присоединение шланга к точке подачи воды.

Соединительные штуцеры применяют для коммутации двух шлангов в общую систему. Такие элементы могут не наделяться резьбой. В этом случае адаптеры называются «елочка-елочка». Они фиксируют шланги одного или разных диаметров. Елка представляет собой цилиндр с нанесенными выпуклыми ребрами, которые предотвращают сползание края шланга. Все елочки имеют одинаковую конструкцию, но разные размеры. Чаще всего можно встретить диаметр 8 мм, 10 мм и 12 мм.

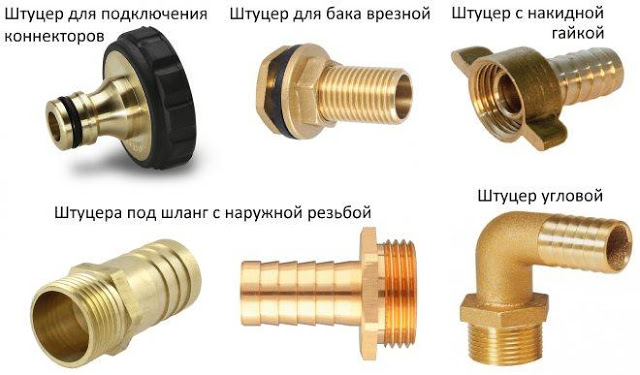

Соединительные штуцеры также можно разделить на несколько подвидов:

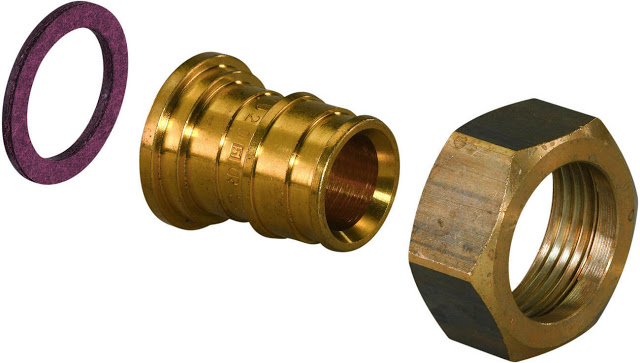

С накидной гайкой – позволяют осуществлять соединение при недвижимом шланге. Такой адаптер также называют американкой. Ниже приложен чертеж изделия, возможные размеры деталей.

Угловой – необходим, когда требуется непрямое соединение. Позволяет закрепить резиновый шланг под прямым углом (несмотря на упругость материала, перегибать его, изменяя форму, не всегда оправданно в плане безопасности).

С внутренней резьбой – в народе его называют патрубком с гайкой. Чаще всего деталь используют для фиксации гибкого шланга или эластичного патрубка с металлической трубой, имеющей внешнюю резьбу нужного диаметра. Данное изделие применяют в трубопроводах различного назначения.

Врезной фитинг – применяется для герметичной фиксации гибких трубок, шлангов с различными композитными и металлическими емкостями. Врезные штуцеры с уплотнением также используют для сбора системы капельного орошения.

Тройник – данный вид незаменим при сборе труб и шлангов в местах, где нужны разветвления. В продаже есть изделия, позволяющие объединять шланги диаметром 6 мм, 8 мм, 10 мм. Места креплений дополнительно упрочняют хомутами.

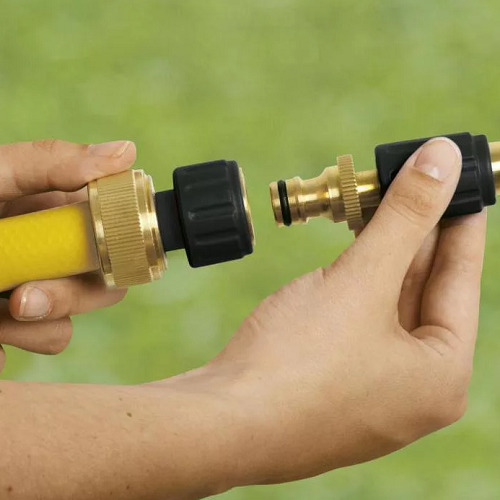

Быстросъемный – применяется для подсоединения инструмента и различных приспособлений. Характеризуется меньшей длиной, количеством борозд елочки. На второй стороне изделия имеется специальный зажим, герметично фиксирующий соединение. Такое изделие ускоряет сборку и отсоединение оборудования. Быстроразъемные фитинги предполагают многократное использование.

Пластиковые соединительные и быстроразъемные модели

Полимерные штуцеры используются для сбора системы полива на дачных участках и теплицах. Они удобны в использовании, не требуют специальных умений при монтаже, характеризуются наиболее доступной ценой. Пластиковые фитинги не подвергаются ржавчине, коррозии, поэтому хорошо подходят для соединения гибких шлангов для воды. Плюсами изделий также являются стойкость к перепадам температуры и широкий ассортимент.

Полимерные соединители применяют при поливах с небольшим напором воды. Давление не должно превышать 8-15 атмосфер. Конструкция, имеющая обратный клапан или ниппель, позволит применить насадку для разбрызгивания воды или пистолет для полива. Бывают прямые и угловые полимерные штуцеры. Также выпускают изделия с наружной, внутренней резьбой, елочкой разных размеров и видов.

Быстроразъемный пластиковый коннектор позволит снять шланг, например, с насоса, без отсоединения фитинга.

Как выбрать

Надежность сочленения с помощью штуцера влияет на продолжительность эксплуатации трубопровода. Быстрый и качественный монтаж зависит от того, насколько верно выбрана разновидность соединительного модуля.

Штуцер для шлангов. В поливных системах можно использовать быстросъемные фитинги с переходником на кран, ПВХ-трубу или резиновый шланг. Преимуществом будет конструкция с обратным клапаном или ниппелем. Это позволит задействовать насадку с распылителем воды или пистолет для полива. Для небольшого напора воды в пределах 8-15 атмосфер подойдет пластиковый вариант. Аналогичные фитинги можно использовать в системах капельного полива, где рабочее давление ещё ниже. В системах орошения с давлением 15-25 атмосфер следует применять фитинги из стали или сплавов меди. Металлические соединители дороже, но долговечнее и выдерживают высокое давление.
Соединительный фитинг. Соединительный штуцер для шланга позволяет увеличить длину за счет сопряжения двух шлангов. Для надежности стыковки используют резьбовой фитинг или гайку штуцер. Для гибких труб и шлангов допускается применение пластикового резьбового соединения. Комбинированные конструкции из металлических, металлопластиковых труб со шлангами требуется соединять, вкручивая стальной или латунный штуцер. При выборе изделия следует заранее замерить диаметры шлангов и труб, чтобы избежать в дальнейшем протечек.
Штуцеры для приборов с замером давления. Для сопряжения труб и шлангов с насосом, газовым баллоном, накопителем воды используют пятивыводной штуцер или пятиходовый фитинг. Такие соединители применяются для регулирования и автоматизации систем снабжения водой, поддержания заданного напора в домах или предприятиях. За счет дополнительных выводов в систему можно подключить измерители, переключатели и регулировщики давления. Такой подход применим к системам газообеспечения, где важен контроль над подачей напора из газовой магистрали или пропанового баллона. Реле автоматически могут повысить давление в системе при подъеме нагрузки или для равномерного распределения на нескольких потребителей. Такой метод оправдан, если планируется устанавливать газовую плиту и колонку к одному источнику пропана. В случае с водным фитингом – позволит удерживать заданный напор воды при работе нескольких кранов, стиральной и посудомоечной машины одновременно. Для повышения давления в один из пяти отводов устанавливается нагнетающий компрессор.
Штуцеры для отведений. Когда требуется собрать систему из дополнительных разветвлений, выбирают штуцер тройник. Соединение позволяет использовать три отвода: одно входное и два выходящих. Отверстия снабжаются резьбой снаружи или внутри, детали выполняют из латуни или железа. Для организации ответвлений пластиковых водопроводных и отопительных труб можно использовать композитные тройники с накидной гайкой. Для горячей воды подбирают соединители с плавным сечением, чтобы уменьшить трение от сопротивления водного напора.
Фитинги для газа. Газовые штуцеры для шлангов и труб нужно выбирать из материалов, не подверженных статическому электричеству. По типу конструкции – аналогичны обычным соединителям, но имеется дополнительная электрозащита, препятствующая спонтанным возгораниям газа от статики. Надо обращать внимание на включение антистатической вставки снаружи и внутри трубы. Газовый фитинг изготавливают из сплава меди, внутреннюю и наружную часть покрывают защитным полимером.

Советы по установке штуцеров

Важно помнить, что штуцер – это такое механическое соединение, которое нуждается в подгонке деталей. Поэтому общее правило для установки фитингов – подбор элементов под требуемый диаметр шланга или трубы. Резьбы уплотняются силиконовым герметиком, льняной паклей или фторопластовой лентой для предотвращения протечек.

При использовании соединителя с наконечником «елочка», конец, вставленный в шланг, уплотняется прижимным хомутом или проволокой. Если елочка слишком туго входит в трубу, вставку можно смазать мыльным раствором.

Для пластиковых штуцеров не требуется дополнительный инструмент, пассатижи, тиски, разводные ключи. Пластиковые муфты с резьбой закручиваются вручную. Подобные компрессионные соединители встречаются в системах полива, водопроводе с пластиковыми трубами.
