Правильный расчёт секций радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечёт неоправданно высокие расходы на отопление. В статье мастер сантехник расскажет, сколько секций радиаторов нужно на 1 квадратный метр отапливаемой площади.

Как рассчитывать, сколько секций радиаторов нужно на 1 м²

Существует несколько доступных способов подсчитать объем радиатора с теплоносителем:

Формулы;
Таблицы;
Компьютерные программы.

Каждый должен понимать, что у батарей из разных материалов отличается КПД, в плане теплоотдачи. Конечно, тепловая мощность радиаторов является одним из важнейших факторов для расчетов, но не определяющим.

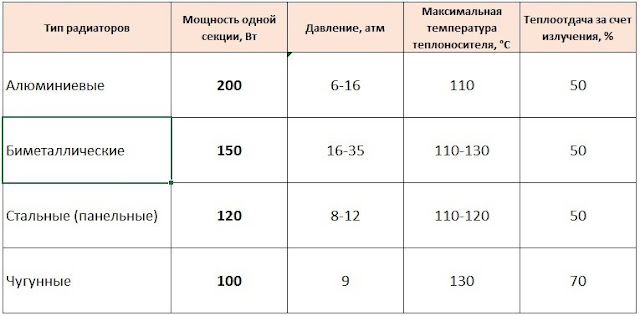

На сегодня выпускаются:

Есть различные способы расчета, чтобы уменьшить погрешность, обычно считают:

По площади пола;
По объему помещения (высота потолков);
По суммарным факторам.

Если использовать практику отопления городских квартир, с учетом того, что на 18 «квадратов» зала используется радиатор из 10 секций, вносятся логические корректировки:

В Средней полосе России тепло обеспечивает 11-12 секций на комнату с невысокими потолками, в Сибири и Зауралье требуется 14-16 на такой же метраж. В Краснодарском крае зимой не холодно, хватит и 9-10 секций.

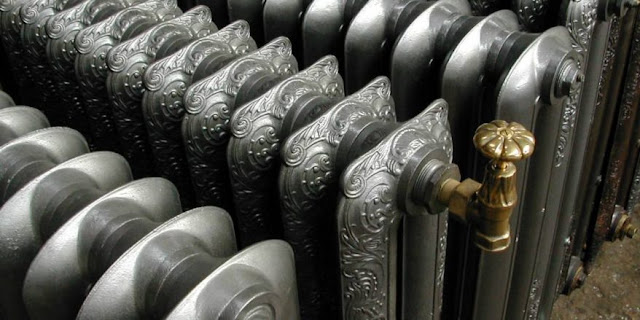

Чугунные батареи на 8 сегментов имеют достаточную теплоотдачу, чтобы обогреть небольшую спальню (120-150 ватт на 1 секцию). Количество секций биметаллических радиаторов будет меньше, они имеют выше КПД, алюминиевые – ниже. Соответственно, для стандартной комнаты в 18-20 квадратных метров нужно 2 радиатора из чугуна по 8 секций или 1 биметаллический блок из 12 частей.
Угловые комнаты с 1-2 внешними стенами без внутреннего и внешнего утепления вносят свои коррективы. Почти половина тепла теряется, особенно при резком похолодании, количество секций должно быть на 25-30% больше.

Существует ряд других факторов, вносящих корректировки в расчеты:

Тип теплоносителя (пар, вода, антифриз);
Количество внешних и внутренних стен;
С чем граничит внешняя поверхность пола и потолка (чердак, подвал, жилые комнаты);
Высота потолков (стандарт 2,7-3 м), бывают комнаты большего объема;
Теплопроводность материала труб и батарей, на который влияет даже количество слоев краски и ее тип;
Теплоизоляция стен;
Количество окон, выходящих на разные стороны света;
Продолжительность зимнего периода (климатический показатель);
Предельная амплитуда температур в зимнее время;
Старые деревянные окна или современные двойные стеклопакеты (последние максимально сохраняют тепло в помещениях);
Схема подключения радиатора;
Наличие теплого подъезда, мощной вентиляции, потребность в частом проветривании тоже влияет на выбор мощности системы отопления;
Радиатор, закрываемый декоративным щитом или экраном для эстетики или в целях безопасности маленьких детей, теплоотдачу снижает на 10-15%. Напротив, фольгированное покрытие ниши для батарей способствует сохранению тепла.

Решая, какие радиаторы лучше для квартиры, предпочтительнее выбирать приборы, у которых отдача тепла больше.

Какие показатели еще учитываются в компьютерных программах

Существуют готовые таблицы, по которым можно определить потребность в количестве батарей для отопления своего помещения. Но это лишь приблизительно. Вот некоторые данные, которые должны вноситься в специальные компьютерные программы для определения количества секций радиаторов:

Где находится квартира – на средних или крайних этажах.
Куда выходят внешние стены – север и северо-восток самые холодные, юг и юго-запад немного прогреваются даже в морозную погоду.
Второе (третье) окно увеличивает потребность в дополнительном многосекционном радиаторе, на 20% увеличивается необходимость дополнительного объема при больших незанавешенных окнах.
Торцевые и угловые комнаты намного холоднее.
Утепление внешних стен и внутренняя облицовка (натуральное дерево, другие сберегающие тепло покрытия).
Панельный дом, кирпичный, литой или деревянный (если в панельном нужно 11 секций, то в деревянном достаточно 9).
Средняя зимняя температура определяет коэффициент корректировки.
Высота потолка в комнате (натяжные и многоуровневые конструкции тоже дают погрешность).
Отапливается ли помещение над комнатой и под ней.

Как рассчитывать показатели по формулам

Произвести расчёты можно несколькими способы, в каждом из которых используются определённые параметры.

Расчет количества секций радиатора по площади помещения

Данный способ является наиболее простым. Для получения результата потребуется перемножить площадь помещения на значение мощности радиатора, требуемой для обогрева 1м². Это значение приведено в СНиП, и составляет оно:

60-100Вт для средней климатической зоны России (Москва);
120-200Вт для районов, расположенных севернее.

Расчет секций радиаторов согласно усреднённому параметру мощности осуществляется путём его умножения на значение площади помещения. Так, 20 м². потребуют для обогрева:

20*60 (100)=1200 (2000)Вт

Далее, полученное число необходимо разделить на значение мощности одной секции радиатора. Чтобы узнать, на какую площадь рассчитана 1 секция радиатора, достаточно открыть техпаспорт оборудования. Допустим, что мощность секции равна 200Вт, а требуемая для обогрева общая мощность составляет 1600Вт (возьмём среднее арифметическое). Остаётся только уточнить, сколько нужно секций радиатора на 1 м². Для этого разделим значение требуемой мощности для обогрева на мощность одной секции:

1600/200 =8

Результат: для обогрева помещения площадью 20 кв. м. потребуется 8-секционный радиатор (при условии, что мощность одной секции составляет 200Вт).

Расчет секций радиаторов отопления по значению площади помещения даёт лишь приблизительный результат. Чтобы не ошибиться с количеством секций, лучше всего производить расчёты при условии, что для обогрева 1 м² требуется мощности в 100Вт.

Это, как следствие, увеличит общие затраты на монтаж системы отопления, а потому проведение такого расчёта не всегда уместно, особенно при ограниченном бюджете. Более точный, но, всё такой же, приблизительный результат даст следующий способ.

Как рассчитать количество секций батареи по объёму

Способ данного расчёта аналогичен предыдущему, за исключением того, что теперь из СНиП потребуется узнать значение мощности для обогрева не 1 м², а кубометра помещения. Согласно СНиП – это 41Вт для обогрева помещений зданий панельного типа и 34Вт для кирпичных домов.

В качестве примера возьмём то же помещение площадью в 20 кв. м., и зададим условную высоту потолка – 2,9м. В этом случае объём будет равен:

20*2,9 =58 кубометров

Из этого:

58*41 =2378 Вт для панельного дома

58*34 =1972 Вт для кирпичного дома

Разделим полученные результаты на значение мощности одной секции. Итого:

2378/200 =11,89 (панельный дом)

1972/200 =9,86 (кирпичный дом)

Если округлять до большего числа, тогда для обогрева помещения в 20 кв. м. панельного понадобятся 12-секционные, а для кирпичного дома 10-секционные радиаторы.

И эта цифра также является приблизительной. Чтобы с высокой точностью рассчитать, сколько секций батарей нужно для отопления помещений, необходимо воспользоваться более сложным способом, который будет рассмотрен далее.

Как рассчитать количество секций радиатора отопления с учётом теплопотерь

К сожалению, далеко не каждая квартира может считаться стандартной. Ещё в большей степени это относится к частным жилым домам. Как же произвести расчёты с учётом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию.

Формула для расчетов выглядит так:

КТ=100 Вт/кв. м* П*К1*К2*К3*К4*К5*К6*К7

где:

КТ — количество тепла, необходимого для конкретного помещения;

П — площадь комнаты, кв. м;

К1 — коэффициент, учитывающий остекление оконных проемов:

Для окон с обычным двойным остеклением — 1,27;
Для окон с двойным стеклопакетом — 1,0;
Для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

Низкая степень теплоизоляции — 1,27;
Хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
Высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

50% — 1,2;
40% — 1,1;
30% — 1,0;
20% — 0,9;
10% — 0,8.

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

Для -35 градусов — 1,5;
Для -25 градусов — 1,3;
Для -20 градусов — 1,1;
Для -15 градусов — 0,9;
Для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

Одна стена— 1,1;
Две стены— 1,2;
Три стены— 1,3;
Четыре стены— 1,4.

К6 — учет типа помещения, которое расположено выше:

Холодный чердак — 1,0;
Отапливаемый чердак — 0,9;
Отапливаемое жилое помещение — 0,8.

К7 — коэффициент, учитывающий высоту потолков:

При 2,5 м — 1,0;
При 3,0 м — 1,05;
При 3,5 м — 1,1;
При 4,0 м — 1,15;
При 4,5 м — 1,2.

Рассмотрим, как рассчитать количество секций батареи на комнату при использовании вышеприведённых коэффициентов. Для примера возьмём:

Площадь помещения – 18 м²;
Высота потолка – 3м;
Окно с обычным двойным стеклом; Площадь окна 3 м², т.е. 3/18*100 = 16,6%;
Теплоизоляция – двойной кирпич;
Минимальная температура на улице в течение недели подряд -20 градусов;
Одна торцевая (внешняя) стена;
Помещение сверху – отапливаемая жилая комната.

Теперь заменим буквенные значения на числовые и получим:

КТ= 100*18*1,05*1,27*0,8*1*1,3*1,1*0,85=2334 Вт

Осталось разделить результат на значение мощности одной секции радиатора. Допустим, что на равна 160Вт:

2334/160 =14,5

Т.е. для обогрева помещения площадью в 18 м² и приведёнными коэффициентами тепловых потерь потребуется радиатор с 15 секциями (округлим в большую сторону).

Существует ещё один несложный способ того, как рассчитать секции радиаторов, ориентируясь на материал их изготовления. На самом деле, этот метод не даёт точного результата, однако помогает прикинуть примерное количество секций батарей, которые потребуется задействовать в помещении.

Как рассчитать количество секций радиатора на комнату по материалу изготовления

Отопительные батареи принято разделять на 3 типа в зависимости от материала их изготовления. Это биметаллические, в которых используется металл и пластик (обычно в качестве внешнего покрытия), чугунные и алюминиевые радиаторы отопления. Расчёт количества секций батарей, выполненных из того или иного материала, одинаков во всех случаях. Здесь достаточно воспользоваться усреднённым значением мощности, которую может выдать одна секция радиатора, и значением площади, которую данная секция способна прогреть:

Для алюминиевых батарей – это 180Вт и 1,8 м²;
Биметаллических – 185Вт и 2 м²;
Чугунных – 145Вт и 1,5 м².

Используя простой калькулятор, расчёт количества секций радиаторов отопления можно произвести путём разделения площади помещения на значение площади, которую способна прогреть одна секция радиатора из интересующего нас металла. Возьмём помещение в 18 кв. м. Тогда получаем:

18/1,8 = 10 секций (алюминий);
18/2 = 9 (биметалл);
18/1,5 = 12 (чугун).

Площадь, которую способна прогреть одна секция радиатора, не всегда указывается. Обычно производители указывают её мощность. В этом случае потребуется вычислить общую мощность, требуемую для обогрева помещения, любым из приведённых выше способов. Если брать расчёт по площади и мощность, необходимую для прогрева 1 м², в 80Вт (согласно СНиП), тогда получим:

20*80=1800/180 =10 секций (алюминий)

20*80=1800/185 =9,7 секций (биметалл)

20*80=1800/145 =12,4 секций (чугун)

Округлив десятичные числа в одну из сторон, мы получим примерно одинаковый результат, как и в случае расчётов по площади.

Важно понимать, что вычисление количества секций по металлу изготовления радиатора – это самый неточный метод. Он может помочь определиться с выбором в пользу той или иной батареи, и ни с чем другим.
