Проверка сварных швов на герметичность

Проверка на герметичность сварных швов необходима при работе изделия под давлением, с жидкотекучими и газообразными средами. Это относится к трубопроводам, емкостям, резервуарам и подобным элементам конструкции. Все виды контроля направлены на определение и устранение некачественных изделий при приемке. В статье мастер сантехник расскажет, как проверить сварочный шов на герметичность.

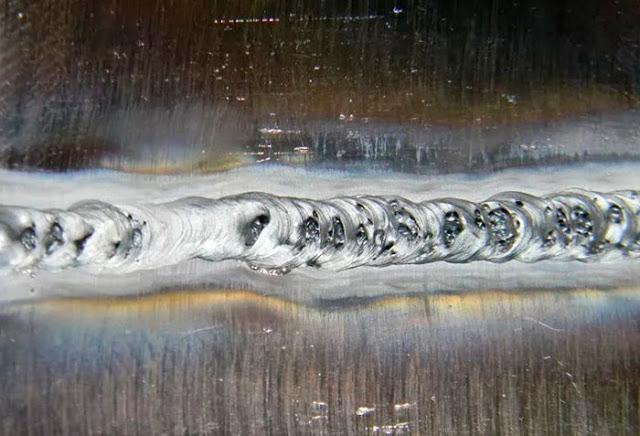

Понятие о контроле сварных швов на герметичность

Под контролем герметичности подразумевается вид неразрушающего контроля, при котором оценивается или измеряется суммарный поток (натеканий, утечек) рабочей среды (газа, жидкости), просачивающейся сквозь неплотности. Полученное значение сравнивается с допустимой нормой, приведенной в технических условиях.

Способы контроля герметичности подразделяются по критериям:

• Целевое назначение;
• Сферы применения;
• Технологическая оснастка.

К простейшим методам контроля сварных швов на герметичность относятся капиллярные, компрессионные, вакуумные.

Испытание на непроницаемость проводится после визуального осмотра сварных швов. Контрольной проверке на непроницаемость подлежат швы изделий для транспортировки и хранения газа и жидкостей. Контроль осуществляется с применением аммиака, керосина, способом вакуумирования, гидравлических и пневматических испытаний.

Требования к сварным изделиям, подлежащим контролю на непроницаемость:

• Соответствие их изготовления чертежам, техническим условиям;
• Наличие сопроводительной документации;
• Поверхность должна быть подготовлена к испытаниям.

Способы проверки

Перед контролем на непроницаемость сварочный шов должен быть подготовлен. Поверхность очищают от шлака и окалины при необходимости протравливают. Если при осмотре не выявлены крупные дефекты, выбирают приемлемый способ проверки герметичности.

Проверка керосином

Метод используется для проверки плотности сварных швов сосудов и резервуаров из металла до 10 мм толщиной, не работающих под давлением.

В основе проверки керосином лежит явление капиллярности. Суть способа состоит в способности керосина подниматься по сквозным порам и трещинам. Испытание керосином позволяет выявить дефекты, имеющие размер от 0.1 мм.

Технология заключается в обмазывании шва с одной стороны раствором мела или каолина в воде. После высыхания мелового состава шов с обратной стороны смачивается несколько раз керосином. Если имеются трещины, поры, несплошности, через них просачивается керосин и проявляется пятнами на меловой покраске.

Время испытания керосином:

• При температуре выше 0 °С – от 4 часов, ответственных изделий – 12 часов;
• При отрицательной температуре – от 8 часов, для серьезных объектов – 24 часа.

Видео

В сюжете - Контроль сварного шва керосином

Проверка аммиаком

В основу метода заложено свойство химических индикаторов (нитрата ртути или фенолфталеина) изменять цвет при контакте с аммиаком. Метод применяют для проверки непроницаемости сварных швов на замкнутых сосудах.

Перед началом испытания подготавливают бумажные полоски или отрезки медицинского бинта пропитанные 5% раствором нитрата ртути. Их накладывают поверх сварных соединений, сосуд заполняют сжатым воздухом, в который добавлен аммиак до концентрации 1%. При прохождении его паров через изъяны окраска индикатора в этих местах становится серебристо-черной. Когда для пропитки берут фенолфталеин бумага над дефектами меняет цвет на ярко-красный. Вид и величину неплотностей определяют по размеру, форме, скорости проявления окрашенных пятен.

В зависимости от толщины металла испытание проводят в течение 10 — 30 минут.

Пневматическим способом

Метод предназначен для проверки плотности сварного шва изделий, работающих под давлением. В замкнутый сосуд небольшого размера, герметизированный заглушкой, до давления, на 10-20% превышающее рабочее, нагнетается сжатый воздух. Изделие погружается в воду. Наличие дефектов сварного шва определяется по пузырькам воздуха, выходящим через неплотности.

Крупногабаритные предметы герметизируют, швы промазывают мыльным раствором. В испытуемую конструкцию под давлением, превышающим рабочее на 10-20%, подается газ. Признаком дефекта является появление пузырей на шве, смоченном мыльным раствором.

Проверка крупных сосудов и газопроводов проводится на падение давления. Ввиду большой протяженности швы не обмыливают. Наличие дефектов определяется по падению давления за период 24 часа.

Испытание под давлением не допускает обстукивания сварных швов. Проверка проводится в изолированном помещении. Проведение контроля крупногабаритных изделий требует соблюдения осторожности.

Видео

В сюжете - Проверка герметичности труб и соединений

Испытание вакуумом

Способ заключается в изоляции испытуемого изделия от внешней атмосферы путем откачки воздуха и проверки вакуума. При наличии в сварных швах дефектов вакуум будет нарушаться.

Метод подходит для контроля герметичности швов, к которым имеется доступ лишь с одной стороны – днищ вертикальных резервуаров, газгольдеров, гидроизоляционных ящиков, кровель цилиндрических нефтерезервуаров. Проверка осуществляется вакуум-прибором.

Камера устройства устанавливается на стык шва, обмазанный индикатором – мыльным раствором – и включается насос. Под воздействием атмосферного давления воздух проходит сквозь неплотности сварного соединения, и в местах дефектов возникают мыльные пузыри, которые можно наблюдать через стекло камеры. В условиях низких температур к пенному индикатору добавляется хлористый натрий (поваренная соль) или хлористый кальций.

Гидравлическое испытание

Методом проверяется:

• Плотность шва;
• Прочность изделия при наибольшей нагрузке.

В зависимости от типа конструкции существует 3 вида гидравлических испытаний:

• Гидравлического давления (гидравлические системы, трубопроводы);
• Налив воды (цистерны, баки, резервуары);
• Полив струей воды с одной стороны (изделия большой протяженности).

Характеристика:

• Способ гидравлического давления. Проверяемый объект герметизируется и заполняется под давлением рабочей жидкостью или водой. Вид жидкости, ее давление и время испытания зависят от назначения контрольного образца. Цифра пробного испытательного давления указывается в проекте. Для трубопроводов составляет 1.25 и более значения рабочего давления. Пробный контроль проводится при температуре воздуха выше нуля. Результат считается удовлетворительным, если на сварном шве отсутствует запотевание и не обнаружена течь, а манометрическое давление не упало.
• Контроль наливом. Изделия до заданного уровня заполняется водой. При температуре воздуха выше 0° С, воды – выше 5° С, время выдержки – до 24 часов. Требуется постоянное наблюдение за понижением уровня воды и состоянием сварных швов. Шов, находящийся сверху, при обнаружении дефектов освобождается от воды, дефекты устраняются, вода доливается с целью испытания вновь заваренного участка шва. Операции повторяются до полного устранения всех дефектов.
• Полив струей воды. Испытание проводится струей воды из брандспойта с выходным отверстием от 15 мм. Скорость движения струи, направляемой вдоль шва, 1 м/мин. Давление воды в шланге – не менее 1 атм. Расстояние от наконечника брандспойта до поверхности изделия – до 2 м. Поверхность стороны исследуемого образца, обратная от поливаемой водой, должна быть сухой. Ее осмотр выполняется одновременно с поливом. Дефектные места проявляются возникновением течи, появлением капель воды, запотеванием поверхности сварного шва или околошовной зоны.

Видео

В сюжете - Гидравлические испытания герметичности сварных швов
