Установка подрозетников — основные правила и ошибки

Установка подрозетников не представляет ничего сложного. Однако нюансы этого процесса во многом зависят от материала поверхности. В этой статье мастер сантехник расскажет, как установить подрозетники в бетонную, кирпичную, деревянную и гипсокартонную стену. Рекомендации по выбору изделий и пошаговая технология их установки помогут разобраться в этом процессе и выполнить работу самостоятельно.

Виды и характеристики подрозетников

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

На сегодняшний день в продаже имеются следующие разновидности так называемых стаканов под розетки и выключатели:

• Конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, газобетона, кирпича;
• Стаканы для стен из композитных материалов: гипсокартона, ГВЛ, OSB плит, аквапанелей «Knauf», фанеры и других.

Для бетонных стен подойдет пластиковый вариант. В его стенках или днище имеются монтажные отверстия для подвода электропроводки. Он фиксируется в стене при помощи строительного раствора.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне.

Какой формы выпускаются изделия

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене.

Их можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

В продаже встречаются овальные подрозетники и прямоугольной формы, которые имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Основное их преимущество — они не изгибаются и не деформируются при монтаже.

Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком –  пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус.

Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму. Применяться только на разборных плинтусах из пластика.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка – источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок»  (ПУЭ).

Согласно ПУЭ:

• От электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
• Розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа или ванной);
• Монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
• Нельзя устанавливать розетки в парилках саун.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи. Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства, чтобы их шнуры доставали до розеток без использования удлинителей.

Подготовка к врезке

Итак, для того, чтобы установить подрозетник своими руками, Вы должны первым делом подготовить следующий набор материалов и инструментов:

• Перфоратор либо электрическая дрель;
• Коронка по гипсу, кирпичу либо бетону (в зависимости от того, какая стена будет штробиться) либо победитовое сверло;
• Строительный уровень;
• Маркер;
• Шпатель и гипсовая шпаклевка (если гипсокартон либо дерево, то не нужно);
• Зубило;
• Молоток.

Подготовив все материалы можно переходить к установке подрозетника в стену. Сейчас мы вкратце рассмотрим, как вставить и закрепить стакан под розетку в каждом из существующих вариантов стен.

Технология монтажа в бетоне и кирпиче

Монтаж подрозетников рекомендуется делать после штукатурки стен. В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Если вы уже решили, где у вас будет подрозетник в бетонной либо кирпичной стене, делается разметка, с помощью строительного уровня и маркера. Все что нужно – поставить крестик в подходящем месте, центр будущего отверстия, прислонить подрозетник по центру и обвести маркером.

С помощью перфоратора буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между "дырок", если речь о блоке).

Далее коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло. Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при сверлении без удара, бур будет только гладить бетон и мешать работе.

Высверливаем отверстие на необходимую глубину, на 4-5 мм глубже, чем высота стакана, который Вы собираетесь установить. Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку и на увеличение срока службы изделия. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу. Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

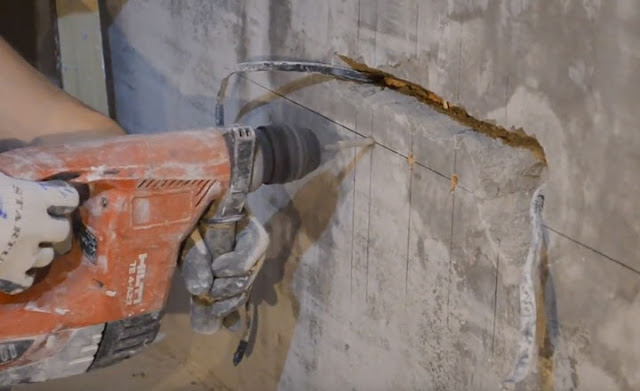

Если попали на крупную арматуру, переключите перфоратор на режим отбойника и выбийте ее зубилом. Правда это может способствовать появлению трещин в штукатурке.

Из ниши выбиваете бетон, с помощью зубила и молотка или перфоратором, при этом предусмотрев скос для ввода кабеля в подрозетник.

Следующий этап - установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

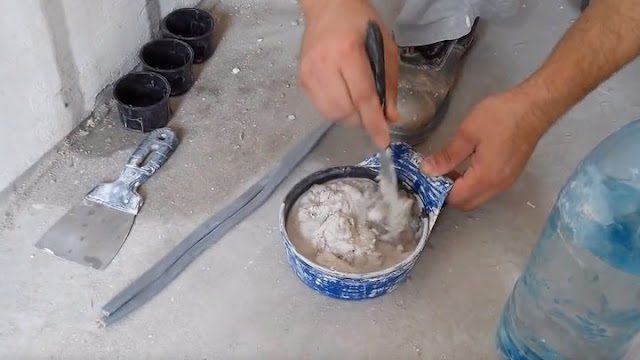

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

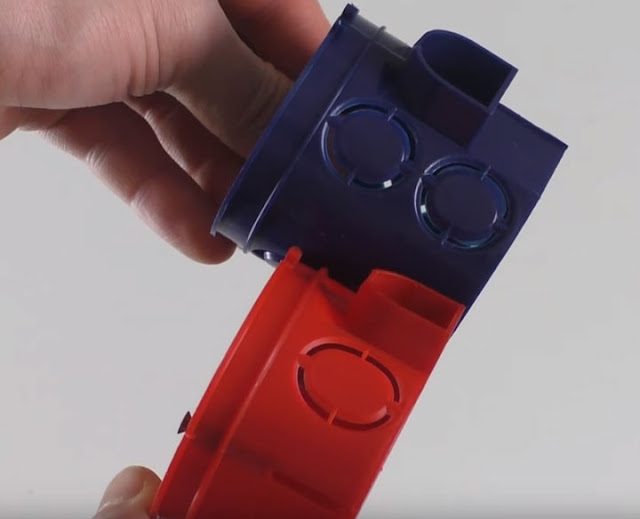

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача - выровнять и зафиксировать подрозетник на своем месте. Обратите внимание на то, чтобы его края не выступали из стены.

Обязательно проверяйте горизонтальность установки строительным уровнем. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Как только раствор схватится, можно удалить все лишнее изнутри.

Вот таким простым способом можно самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока либо даже газобетона.

Видео

В сюжете - Установка подрозетников в бетонной/кирпичной/газобетонной стене

Технология монтажа в гипсокартоне

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки. Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как установить подрозетник, сделайте разметку, как было описано выше.

Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом. Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон – материал довольно хрупкий и может сломаться. Лучше всего выполнять работу при помощи коронки по дереву.

После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Вот и все, что Вам нужно сделать для установки подрозетника в гипсокартонную стену своими руками. Как Вы видите, все очень просто и установить изделие сможет даже новичок в электрике. Обращаем Ваше внимание на то, что если гипсовая перегородка будет дополнительно облицована кафелем, нужно действовать немного иначе. На видео ниже предоставлена технология крепления стакана под керамической плиткой.

Видео

В сюжете - Как установить подрозетник в гипсокартон

Технология монтажа в дереве

Ну и последний из вариантов крепления – в деревянной стене. Если Вы решили провести скрытую проводку в деревянном доме, что очень странно и небезопасно, нужно будет сделать отверстия в дереве под установку металлических подрозетников.

В этом случае можно использовать специальную коронку по дереву и стамеску, но мы все же настоятельно рекомендуем осуществить монтаж открытой электропроводки.

Нюансы установки мультибокса на плинтус

Что делать, если  в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов? В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.

Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник,  необходимо проложить провод внутри плинтуса.

Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.

Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

Видео

В сюжете - Установка плинтусов с монтажным боксом для розеток

Итог

Монтаж подрозетников хоть и кажется на первый взгляд очень простым, но имеет свои сложности и нюансы, которые необходимо учитывать во время работы, чтобы через некоторое время не пришлось заново разводить грязь и переустанавливать расшатавшиеся приборы. От того насколько правильно и грамотно будут установлены подрозетники, зависит долговечность и внешний вид розетки или выключателя.

В продолжение темы посмотрите также наш обзор Как починить выпадающую розетку
