Для отопления частных домов и дачных построек широко применяются установки автономного обогрева. Распространенным является вариант с двумя трубами и маленьким генератором, который может работать на разных типах топлива. Существуют разные схемы двухтрубной системы отопления. Одна из распространенных – схема Тихельмана. Она характеризуется стабильностью работы и равномерным прогревом радиаторных элементов. В статье мастер сантехник расскажет, о её устройстве, плюсах и минусах.

Решение Альберта Тихельмана

Немецкий инженер Альберт Тихельман в 1901 году предложил применить так называемую «возвратную систему реверсивного типа», изменив принцип работы «обратки». Что в последствии и получило название отопление петлей Тихельмана (попутная схема). Согласно его идее первый радиатор на получение горячего теплоносителя становился последним в «обратке», а первый в «обратке» (самый близкий к котлу) получал точно такой же горячий теплоноситель последним. В итоге улучшилась циркуляция теплоносителя во всей схеме, и был обеспечен одинаковый прогрев всех радиаторов, отпала необходимость в дополнительной регулирующей арматуре и приобретении радиаторов разных размеров, теплоноситель получил условия легкой проточности, а отопительные котлы смогли, наконец, проявить свою настоящую эффективность.

Проблема лишь была в том, что в 1901 году эта система могла функционировать лишь в одноэтажных зданиях, то есть строго горизонтально. Однако с появлением циркуляционных насосов, принудительно прокачивающих теплоноситель по системе, двухтрубная система отопления проявила себя во всей красе.

Современные распределительные коллекторы раскрывают все новые преимущества этой схемы, позволяя объединять в ней для одного дома и привычные всем радиаторы, и систему водяного теплого пола.

Все больше владельцев частных домов решают устанавливать системы отопления по попутной схеме Тихельмана. Это неудивительно, она обладает довольно большим рядом плюсов:

Наверное, самым главным достоинством этого метода является то, что такая система отопления позволяет всем приборам отопления работать максимально эффективно. Например, подающая и обратная магистрали подключаются вместе, идя в одном направлении цепи радиаторов, отдача тепла каждого последующего радиатора уменьшается, последний может вообще остаться холодным;
Трубы идут по двум отдельным цепям в одном направлении, КПД радиаторов становится заметно выше, продолжая уменьшаться;
Благодаря петле Тихельмана радиаторы способны работать на 100%;
Система имеет адаптивный характер, для установки подойдут маленькие и большие помещения бытового или промышленного назначения;
Каждый радиатор дает одинаковое количество тепла, поэтому помещение прогреется равномерно;
Способ прост в исполнении, не имеет сложных этапов, важно лишь следовать технологии;
Присутствует возможность установки дополнительных устройств отопления;
Так как радиаторы уже сбалансированы, не требуется тратить время на их балансировку ради равномерного прогрева, установка системы не требует покупки каких-либо дополнительных элементов;
Отопление, установленное по схеме Тихельмана, прослужит очень долго.

Минусы схемы:

Отопление по схеме Тихельмана – удовольствие недешевое, для системы требуется довольно продолжительная длина трубопроводов, поэтому ради удобства придется выложить некоторую сумму. Это самый существенный минус;
Прокладка системы отопления по такой схеме вызывает много проблем из-за мешающих архитектурных особенностей помещений (дверных проемов, например). Именно из-за этого момента петлю Тихельмана бывает невозможно проложить;
Данная схема проводится горизонтально. Прокладывая систему отопления вертикально, придется использовать другие схемы.

Описание системы

В профессиональных кругах петля Тихельмана именуется двухтрубной системой отопления с попутным движением теплоносителя. Такое название полностью отражает суть и принцип работы, отличительные черты лучше всего видны на фоне двухтрубной системы с обратным движением теплоносителя, которая знакома практически всем.

Представим радиаторную сеть, развёрнутую в прямой ряд. При классической схеме тепловой узел расположен в начале этого ряда, от него вдоль всей сети следует две трубы для подачи горячего и возврата холодного теплоносителя соответственно. При этом каждый радиатор представляет собой своего рода шунт, поэтому, чем больше удаление нагревательного прибора от теплового узла, тем выше гидравлическое сопротивление в петле его подключения.

Система отопления:

1 — Двухтрубная схема подключения радиаторов со встречным током теплоносителя в подаче и обратке;
2 — схема подключения Петля Тихельмана с попутным подключением.

Если же мы ряд радиаторов свернём в кольцо, то оба его края будут примыкать к тепловому узлу. В этом случае гораздо выгоднее сделать так, чтобы возвратный трубопровод направлял теплоноситель не обратно в котельную, а продолжал следовать далее по цепочке, то есть попутно подаче. Иными словами труба подачи следует от теплового узла и заканчивается на крайнем радиаторе, в свою очередь возвратный трубопровод берет свое начало от первого радиатора и направляется в котельную. Этот же принцип может быть реализован, даже если радиаторы расположены в пространстве линейно, просто от места врезки крайнего радиатора в обратку труба разворачивается чтобы вернуть охлажденный теплоноситель. При этом на определенном участке система отопления будет трёхтрубной, так петлю Тихельмана тоже иногда называют.

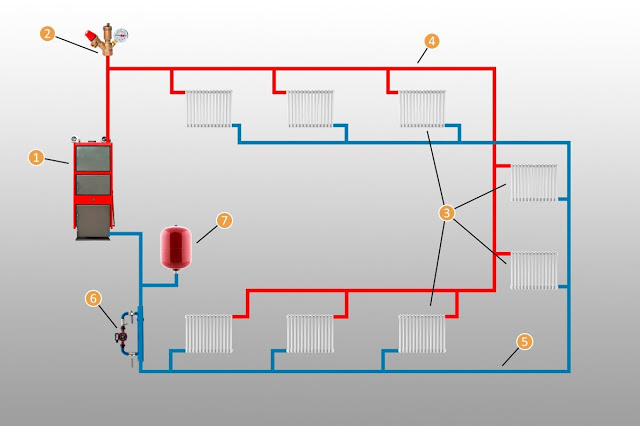

Петля Тихельмана с размещением радиаторов по периметру здания, от каждого радиатора общая длина труб подачи и обратки примерно одинакова:

1 — котёл отопления;
2 — группа безопасности;
3 — радиаторы отопления;
4 — труба подачи;
5 — труба обратки;
6 — циркуляционный насос;
7 — расширительный бак.

Но зачем нужны такие сложности? Если внимательно изучить схему, то окажется, что сумма длин питающего и возвратного трубопровода для каждого радиатора одинакова. Отсюда вывод: гидравлическое сопротивление каждой отдельно взятой петли подключения эквивалентно остальным участкам, то есть система попросту не нуждается в балансировке.

Область применения

Тем не менее, соблазн избежать гидравлической настройки системы не должен приводить к поспешным необдуманным решениям. Двухтрубная попутная система характеризуется высокой материалоёмкостью, потому её монтаж оправдан далеко не во всех случаях.

Рассмотрим такое понятие как степень «прижатия» нагревательного прибора при балансировке двухтрубной обратной системы. Занижая условный проход в месте подключения нескольких первых радиаторов можно сократить расход теплоносителя в них, тем самым снизив перепад давления, чтобы на последующих участках сети сохранялся достаточный напор. Если радиаторная сеть состоит из большого числа нагревательных приборов, расположенных на большом удалении друг от друга, ограничивать проток на начальных радиаторах придётся до такой степени, что протока в них будет недостаточно для нормального выделения тепла. Это вынуждает использовать насосы с более высокой производительностью, из-за чего при течении теплоносителя в отдельных узлах образуется ощутимый шум. В целом можно сказать, что устройство двухтрубной попутной системы оправдано только при количестве радиаторов более 8–10 при общей длине трубопроводного става свыше 70 м.

Материалоёмкость системы Тихельмана существенно увеличивается при невозможности завернуть радиаторную сеть в кольцо, то есть расположить отопительный трубопровод строго по периметру здания. Этому обычно мешают дверные проемы и фронты остекления в пол. В таких случаях приходится монтировать дополнительную трубу, по которой теплоноситель будет возвращаться в котельную, а поскольку общая длина произвольно взятой петли увеличивается как минимум на половину — увеличивать условный проход магистрали или производительность насоса. Избежать дополнительных затрат в принципе можно за счёт устройства коллекторной (лучевой) системы, однако лучше предварительно выполнить сравнительный расчёт материалоёмкости.

Данные по гидравлике

Работа системы, устроенной по принципу петли Тихельмана, отличается высокой стабильностью. Сей факт наглядно демонстрируется данными гидравлического расчёта, однако для этого требуется соблюдение ряда монтажных правил.

Основным функциональным элементом такой системы остаётся гидравлический насос. Он создает давление на выходе, то есть на подаче, и разрежение на входе — обратке. Численно величина обоих значений снижается по мере удаления от насоса, причём падение напора происходит не линейно, оно описывается квадратичной величиной динамического напора. Эта закономерность прослеживается и для подающей ветки, и для возвратной, условно падение можно описать на примере трубопровода длиной 100 м:

Это усреднённые данные, но даже по ним видно, что при кажущейся равномерности потери напора в середине радиаторной сети немного выше, нежели по краям. Действительно, за счёт пропорционального изменения давления и разрежения в каждом радиаторе поддерживается практически одинаковый перепад давлений в каждом нагревательном приборе, однако для корректной и стабильной работы петли Тихельмана следует соблюдать ряд правил, о которых речь пойдет дальше.

Процесс установки системы

Работы по монтажу отопления Тихельмана начинаются с установки котла, размещать который полагается в помещении не ниже 250 см. Мощность устройства зависит от обогреваемой площади: на 10 м2 площади потребуется 1000 Вт.

После этого нужно выполнить следующие действия:

Навесить секции радиаторов. Определив нужное число элементов, разметить их будущую локализацию – обычно их помещают под окнами. Укрепить радиаторы кронштейнами.
Протянуть трубы из металлопластика, по которым будут идти подача и обратка. Такой материал рекомендуется благодаря простоте установки и устойчивости к высоким температурам. Диаметры должны быть 20-25 мм (у магистральных труб) и 16 мм (подключение батарей).
Смонтировать циркуляционный насос на обратке рядом с котлом. Перед ним нужно поместить устройство фильтрации. Врезают насос через байпас с тремя кранами.
Установить расширительный бачок и предохранительные детали, отвечающие за безопасность системы.

Самый простой и недорогой метод подготовки воды – использование в петле Тихельмана косвенного бойлера. Автоматизированные котлы обычно легко коммутируются с устройством нагрева и осуществляют управление им. В ином случае для включения бойлера потребуется создание обвязки.

В подсобных и хозяйственных постройках считается допустимым размещать обводной трубопровод непосредственно над дверьми. В этом случае в высшей точке конфигурации нужно поместить устройство отвода воздуха, а в нижней обустроить сливной механизм.

Арматура радиаторов

Часто можно встретить мнение, что двухтрубная система отопления с попутным движением теплоносителя не нуждается в комплектации радиаторов регулировочной арматурой. Считается, что якобы этот факт нивелирует дополнительные затраты на дополнительные трубы и фитинги для них. Однако корректная работа радиаторов в таком случае вряд ли возможна.

Термостатические головки для радиаторов в системе Тихельмана должны быть установлены обязательно. Без них никак не выполнить индивидуальную настройку радиаторов в разных комнатах, что не очень комфортно при изменяющихся климатических условиях. Что до балансировочных клапанов (дросселей), то на этот счёт споры особенно жаркие. Как упоминалось выше, даже при попутном движении теплоносителя отмечается перепад давления на радиаторах. При грамотном расчёте системы это явление можно компенсировать, варьируя число секций в радиаторах разных зон. Тем не менее, если существует даже минимальный риск ошибки, лучше установить регулировочные клапаны хотя бы на нескольких первых радиаторах с каждого края.

Петля Тихельмана также может балансироваться статическими методами регулировки. Речь идёт о так называемом «шайбовании». Если гидравлическим расчётом заранее определены коэффициенты местных сопротивлений, регулировочные клапаны могут быть заменены вставками, занижающими условный проход на определённую величину. Из простейших вариантов можно предложить самостоятельно изготовленные кольцевые уплотнения с разным внутренним диаметром, которые устанавливаются в местах резьбового подключения радиаторов.
