Коды ошибок газовых котлов Беретта (Beretta)

Для Вашего удобства мастер сантехник выделили самые распространенные ошибки газовых котлов Беретта (Beretta).

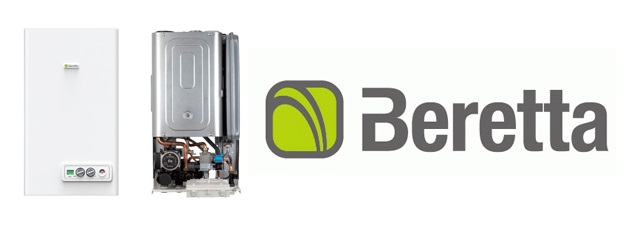

Особенности газовых котлов Beretta

Газовые котлы фирмы «Беретта» представлены напольными и настенными моделями. Среди них встречаются конвекционные и конденсационные варианты. Рассмотрим особенности каждого из них.

Самые популярные настенные агрегаты: Beretta City 24 CSI, «Беретта Супер Эксклюзив». Некоторые модели включают полезный режим «Зима-Лето». Он позволяет переключать температуру нагрева, чтобы экономить топливо.

Управление бывает механическое с регуляторами и электронное с дисплеем. Возможно подключение пульта ДУ. Двухконтурные котлы оснащены вторичным теплообменником пластинчатого типа. В наличии манометр для контроля за давлением.

Закрытая камера сгорания забирает воздух с улицы, считается более безопасной в эксплуатации. Коаксиальный дымоход можно подключить как в квартире, так и в частном доме.

Линейки Novella и Fabula представляют напольные приборы. Панель управления скрывается за задвижной крышкой. В наличии регуляция температуры, термометр, датчики защиты. Горелка с двумя ступенями регулировки. Серия Novella оснащена двумя радиаторами, которые работают на разные контуры.

Конденсационные агрегаты используют энергию сгорания более эффективно. К обычному КПД 90–95% добавляется еще 5–10% за счет энергии сгорания газов. Это линейки Minute Green, Exclusive Green. Среди них вы сможете выбрать варианты с одним и двумя контурами. Модуляционная горелка автоматически смешивает газ и воздух в равных пропорциях. Возможно переключение на сжиженное топливо.

Коды ошибок и неисправностей котлов

Техника работала исправно, но вдруг остановилась и высветила на дисплее код ошибки? Не волнуйтесь, возможно, это системный сбой. Перезапустите котел. Если после повторного включения высветился тот же код, начните поиск неполадки.

Обратите внимание! Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности

А01 — отсутствует пламя на горелке, 5 безрезультатных попыток розжига

Проверить:

• Наличие газа в магистрали;
• Положение запорного вентиля котла;
• Отрегулировать газовый клапан;
• Почистить горелку с форсунками;
• Электрод розжига, при необходимости зачистить контакты;
• Реле розжига;
• Поменять подчиненную плату.

А02 — перегрев термостата

Проверить:

• Термостат, целостность проводки к нему;
• Провести чистку или замену циркуляционного насоса;
• При низком давлении в контуре добавить жидкости.

А03 — нарушение дымоудаления

Проверить:

• Наличие тяги;
• Прочистить дымоход газового котла, при необходимости сколоть лед на выходе;
• Почистить или заменить вентилятор, проверить контакты;
• Датчик дыма, его контакты.

А04 — снижение давления воды в системе

Проверить:

• Наличие утечек;
• Датчик давления, его контакты;
• Циркуляционный насос;
• Наличие засоров в системе;
• Поменять подчиненную плату.

А05 — поломка термодатчика NTC горячего водоснабжения

Проверить:

• Датчик NTC, его соединения, при необходимости заменить деталь;
• Поменять подчиненную плату.

А06 — поломка термодатчика NTC отопления

Проверить:

• Датчик NTC, его соединения, при необходимости заменить;
• Поменять подчиненную плату.

А07 — не размыкается термореле

Проверить:

• Поменять подчиненную плату.

А08-А10 — внутренняя ошибка подчиненной платы

Проверить:

• Поменять подчиненную плату.

А11 — симуляция пламени (огонь на отключенной горелке)

Проверить:

• Нажать Reset, перезагрузить;
• Обратиться к специалистам сервиса.

А12, А15 — ошибки на подчиненной плате

Проверить:

• Поменять подчиненную плату.
• А16, А18 — ошибки на главной плате.

Проверить:

• Заменить главную плату.

А20 — огонь остается после закрытия клапана газа

Проверить:

• Газовый клапан, при необходимости заменить.

А24 — неисправность вентилятора

Проверить:

• Подключение вентилятора, его контакты;
• В случае поломки заменить вентилятор.

ADJ — сбой в настройках min и max мощности

Проверить:

• Настроить нужные параметры.

Е02 — не подключен датчик NTC1

Проверить:

• Датчик NTC1, его соединения, при необходимости заменить.

Е04 — не подключен датчик NTC3

Проверить:

• Датчик NTC3, его соединения, при необходимости заменить.

Е18 — короткое замыкание датчика NTC1

Проверить:

• Разъем датчика NTC1;
• Заменить деталь.

Е20 — короткое замыкание датчика NTC3

Проверить:

• Разъем датчика NTC3;
• Заменить деталь.

Е23-Е26 — ошибки на главной плате

Проверить:

• Заменить главную плату.

Е32 — нет подчиненного (SALVE)

Проверить:

• Положение двухполюсных выключателей на отдельных агрегатах, привести их в состояние ON.

Е33 — неправильно подключены фаза и нейтраль

Проверить:

• Переподключить в правильном порядке.

Е34 — ошибка кнопки Reset при нажатии более 7 раз в течение 30 мин

Проверить:

• Подождать 40 мин, чтоб ошибка пропала;
• Заменить подчиненную плату.

Е35 — сбой реле давления

Проверить:

• Проверить расход воды в каждом контуре, привести к норме 2 м3/ч;
• Заменить на новую деталь с настройкой 500 л/ч.

Е36 — ошибка на подчиненной плате

Проверить:

• Поменять подчиненную плату.

Е37 — сбой при обнаружении огня

Проверить:

• Почистить или заменить электроды.

Е38 — короткое замыкание датчика задымления

Проверить:

• Заменить элемент.

Е39 — нет контакта с датчиком задымления

Проверить:

• Разъем датчика задымления;
• Заменить деталь.

Е40 — ошибка 50 Гц

Проверить:

• Частота в электрической линии;
• Подключить стабилизатор напряжения.

Е41 — ошибка на подчиненной плате

Проверить:

• Поменять подчиненную плату.

Е42 — короткое замыкание датчика на подающей трубе

Проверить:

• Разъем датчика на подающей трубе;
• Заменить деталь.

Е43 — нет контакта с датчиком на подающей трубе

Проверить:

• Разъем датчика на подающей трубе;
• Заменить деталь.

Е44 — короткое замыкание датчика на обратной трубе

Проверить:

• Разъем датчика на обратной трубе;
• Заменить деталь.

Е45 — нет контакта с датчиком на обратной трубе

Проверить:

• Разъем датчика на обратной трубе;
• Заменить деталь.

Е46 — перегрев датчика на подающей трубе

Проверить:

• Замерить расход воды в каждом контуре;
• Привести расход к норме.

Е47 — перегрев датчика на обратной трубе

Проверить:

• Замерить расход воды в каждом контуре;
• Привести расход к норме.

Е48 — перегрев датчика задымления

Проверить:

• Замерить расход воды в каждом контуре;
• Почистить теплообменники с 2 сторон.

Что означают сигналы индикаторов

В некоторых моделях газовых котлов Beretta, например Beretta City, о появлении сбоев в работе агрегатов можно судить по сигналам красного, желтого и зеленого индикаторов.

Индикаторы представляют собой два или три световых диода, расположенных на центральной панели, которые начинают мигать с различной интенсивностью при появлении того или иного сбоя.

Моргание зеленого индикатора может означать следующее:

• 1 раз/3,5 сек — оборудование переведено в режим ожидания, огонь потушен;
• 1 раз/0,5 сек — котел остановлен из-за поломки;
• 1 раз/0,1 сек — агрегат переключен в систему авторегулирования;
• индикатор горит и не мигает — котел работает нормально, огонь горит.

Beretta City может самостоятельно остановиться из-за поломки в случаях получения сигнала с датчиков давления и дымоудаления.

Котел может приостановить работу на 10 минут, в течение которых должны восстановиться правильные параметры. За это время система автоматически проведет сканирование. Подробное руководство о том, как проверять показания датчиков газового котла Беретта, должно быть уже заложено в системе самодиагностики.

Включение красного индикатора происходит в следующих случаях:

• Индикатор горит и не мигает — если после приостановки работа котла не налажена, агрегат переходит в аварийный режим;
• Индикатор мигает — срабатывание датчика предельной температуры. Иногда ликвидировать ошибку можно с помощью переключателя режимов работы.

Одновременное мигание красного и зеленого диодов происходит в случае поломки датчика NTC.

Желтый индикатор зажигается и непрерывно горит при включении предварительного нагрева теплоносителя в контуре.

Другие неисправности

Иногда случаются ситуации, когда ошибки не показываются на дисплее газового котла Beretta, но появляются другие признаки неполадок в работе оборудования:

• Запах газа в помещении. Перекройте запорные вентили, проветрите помещение, обратитесь в газовую службу.
• Запах дыма, угарного газа. Прочистите дымоход от сажи и мусора. Проверьте, чтобы с улицы над отверстием шахты не было посторонних предметов.
• Горелка зажигается с опозданием. Осмотрите газовый клапан. Прочистите горелку и форсунки от пыли. Регулировка настроек пламени (модуляция).
• Котел работает нормально, но батареи холодные. Стравите лишний воздух из системы, используя краны Маевского. Проверьте работу насоса, настройте другую скорость. Осмотрите на исправность расширительный бак. Замените при неполадке.

Профилактика неисправности газовых котлов

Для того, чтобы ваше газовое оборудование работало бесперебойно и безопасно эксперты рекомендую соблюдать несколько простых, но важны правил:

• Качественный монтаж. Именно от грамотных действий специалистов при установке зависит дальнейшая эксплуатация оборудования.
• Использовать только качественное топливо. В случае с магистральным газом вы на это повлиять не можете, но если используется сжиженный газ, тогда закупайте только высококачественную смесь.
• Выполняйте ежегодное сервисное обслуживание. Специалисты газовой службы проведут чистку теплообменника и корпуса котла, проверят герметизацию соединений и настроят автоматику котла для максимальной эффективности при низком потреблении топлива.

Только соблюдая все эти правила в комплексе можно существенно продлить срок службы газового котла.

Обратите внимание! Самостоятельный ремонт газового оборудования категорически запрещен! Любое вмешательство может привести к трагедии. Обращайтесь только в специализированную организацию, которая документально может подтвердить допуск к газовым работам
