Как и любая другая инженерная сеть, система отопления требует постоянного обслуживания и проверок. В противном случае нормально функционировать она не будет. К примеру, в систему отопления периодически нужно подливать воду или антифриз. Недостаток в контуре теплоносителя может привести к поломке котла, пожару или даже его взрыву. В статье мастер сантехник расскажет, как сделать автоматическую подпитку системы отопления.

Почему количество теплоносителя уменьшается

Ожидается, что правильно установленная система отопления будет работать безотказно в течение длительного времени. На самом деле за её исправностью нужно следить регулярно. Одной из важных проблем является постоянное уменьшение объёма используемого в работе теплоносителя. Это может происходить по следующим причинам:

Система отопления представляет собой относительно сложную конструкцию, в которой возможно возникновение неисправности. Одним из её видов является протечка. Чаще всего это связано с некачественно сделанными стыками труб. Для своевременного обнаружения и исправления протечки нужно проектировать систему таким образом, чтобы стыки не находились внутри стен и не были закрытыми.
Вследствие сильного нагрева может возникнуть резкое увеличение давления в системе. В этом случае должен сработать предохранительный клапан и через него произойдёт слив теплоносителя. В некоторых случаях она может стать настолько значительной, что вызовет снижение работоспособности системы.
Если применяется конструкция открытого типа, то регулярно происходит испарение из расширительного бака. Обычно его делают таким, чтобы контакт с окружающей средой был минимальным. Однако при этом испарение, хотя и снизится, но не исчезнет совсем.
Часто используются автоматические узлы, которые применяются для удаления ненужного для работы отопления воздуха. Он обычно присутствует в воде в растворённом виде и при нагреве переходит в газообразное состояние. Вместе с ним наружу просачивается незначительная часть теплоносителя.
При заполнении водой обычной ситуацией является образование воздушных пробок. Для того чтобы их удалять на радиаторах устанавливают специальные краны для стравливания воздуха. Вместе с ним обычно испаряется часть влаги.
Возле котлов монтируют очистительные фильтры. Они требуют периодического выполнения очистки. Вместе с удалением засора происходит потеря небольшой части теплоносителя.
В процессе функционирования происходит физико-химическое взаимодействие жидкости и элементов оборудования, по которым она течёт — труб, радиаторов, котла. При этом часть её будет потрачена. Примером может быть, например, коррозия алюминиевых батарей. Она возможна в тех случаях, когда pH воды будет выше или ниже нормального.

При проведении различных работ по установке или ремонту отопительной системы перед их началом производится слив теплоносителя. После окончания его заливают обратно, но часть его при этом будет утрачена.

Признаки нехватки

Выполнять подпитку отопления нужно регулярно, однако требуется знать признаки, говорящие о насущной необходимости. Наиболее распространёнными являются следующие:

В том случае, когда используется открытая система, нужно обратить внимание на уровень жидкости. Если он уменьшился, значит настало время добавить теплоноситель.
При использовании твердотопливной конструкции будет заметен регулярный перегрев, который может приводить к закипанию теплоносителя.
В закрытой системе показатели датчика давления снизятся до 0,8 бар или меньше.

Появление любого из этих признаков является тревожным сигналом и говорит о том, что необходимо провести подпитку отопительной системы.

Как выполняется подпитка

Восполнять потери теплоносителя в системе отопления частного дома можно, конечно же, и вручную. Однако в больших загородных жилых зданиях такая процедура может быть достаточно утомительной и сложной технологически. Поэтому в таких домах чаще всего монтируются особые узлы, подающие воду в контур отопительной сети при падении в нем давления автоматически.

Где лучше устанавливать автоматический клапан

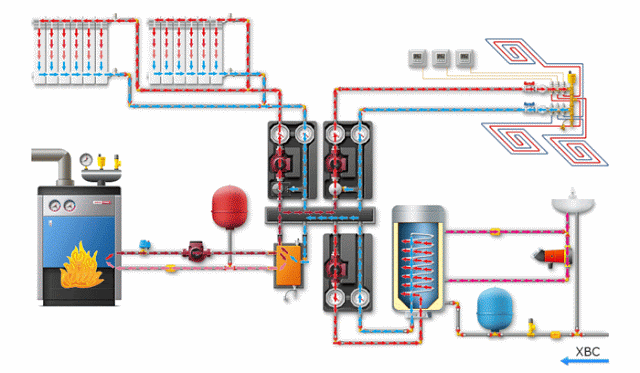

«Нулевой» точкой любой обогревательной сети считается место врезки в контур расширительного бака. Именно здесь теоретически и положено выполнять подключение клапана автоматической подпитки системы отопления.

Однако на практике установка такого оборудования в этом месте может быть, к сожалению, не самым удачным вариантом. Дело в том, что расширительные бачки в системах отопления часто монтируются непосредственно рядом с котлами.

В этом случае поступающая вода в обратке будет смешиваться с водой из водопровода и поступать в котел слишком холодной. Это может привести к сбоям в работе нагревательного агрегата или даже к его поломке. Поэтому узел автоматической подпитки обычно просто относят немного дальше расширительного бака и врезают в обратку.

Также возможен и вариант подключения такого оборудования к горячему водопроводу. В этом случае узел, конечно же, можно разместить и рядом с расширительным баком и котлом.

На подаче монтировать оборудование подпитки специалисты не советуют в любом случае. Это может привести к порче клапанов и фильтров. Ведь вода в подающей трубе течет очень горячая.

Монтаж узла в большинстве случаев производится в следующем порядке:

Узел подготавливается путем запаковки всех резьбовых элементов;
С одной стороны узла монтируется американка, с другой — концевая муфта;
Производится монтаж монтажных кранов;
Собранный узел подключается в выбранной точке системы.

Ответ на вопрос о том, как поставить автоматическую подпитку системы отопления в частном доме, таким образом, относительно несложен.

После монтажа производится, помимо всего прочего, регулировка редукционного клапана. Для того чтобы выставить необходимое для системы давление, вентиль этого приспособления сначала полностью выкручивается. Далее он потихоньку закрывается обратно до достижения нужных параметров. На заключительном этапе вентиль надежно закрепляется контргайкой.

Сети с антифризом

Как сделать автоматическую подпитку системы отопления с водой, таким образом, понятно. Для этого нужно купить редукционный клапан и врезать его в контур, дополнив обратным клапаном и фильтрами.

В качестве теплоносителя в сетях отопления частных домов в большинстве случаев используется вода. Но иногда по магистралям таких инженерных систем может течь и разогретый антифриз. Такой тип теплоносителя используют чаще всего на дачах при нерегулярном их посещении зимой.

Антифриз, в отличие от воды, не затвердевает при минусовых температурах. А следовательно, при его использовании не происходит и порчи оборудования. Ведь вода при замерзании расширяется и может разорвать трубы и конструкции котла.

Редукционный клапан при использовании антифриза в контуре подключать, конечно же, нельзя. Разбавление такого теплоносителя водой приведет к изменению его качеств и остановке системы отопления. При применении антифриза, соответственно, должны использоваться другие системы подпитки.

В данном случае дополнительное количество теплоносителя при необходимости в контур обычно заливают вручную — из канистр, бутылок и т. д. Производят заливку при этом через специальный сливной вентиль. Автоматически в таких системах может производиться лишь контроль давления в контуре. Для этой цели в сетях с антифризом используются манометры.

Подпитка в открытой системе отопления

В сетях обогрева частных домов с принудительным током теплоносителя, таким образом, для подпитки используются клапана, подающие воду в контур автоматически. В открытых же системах небольших жилых зданий или дач обычно используется несколько другая, гораздо более простая схема добавки теплоносителя. Автоподпитка системы отопления в данном случае, скорее всего, будет лишней.

Расширительные бачки в сетях с естественным током теплоносителя обычно монтируются на чердаке. Для того чтобы иметь возможность контроля количества воды в контуре в таких системах, помимо обратки и подачи, к ним подводят еще две трубы. Одна из них называется контрольной и врезается в бачок пониже. Вторая (труба перелива) подводится к расширительной емкости вверху. Далее трубы протягиваются, к примеру, на кухню.

Проверка наличия в контуре системы отопления достаточного количества воды при использовании подобной конструкции проводится достаточно просто. Если теплоноситель не потечет из крана, врезанного в контрольную трубу бачка при его открытии, значит его в системе не хватает. В этом случае перед тем, как добавлять жидкость в контур, открывают кран на трубе перелива. Как только система заполнится до нужных параметров, из него начнет течь вода.

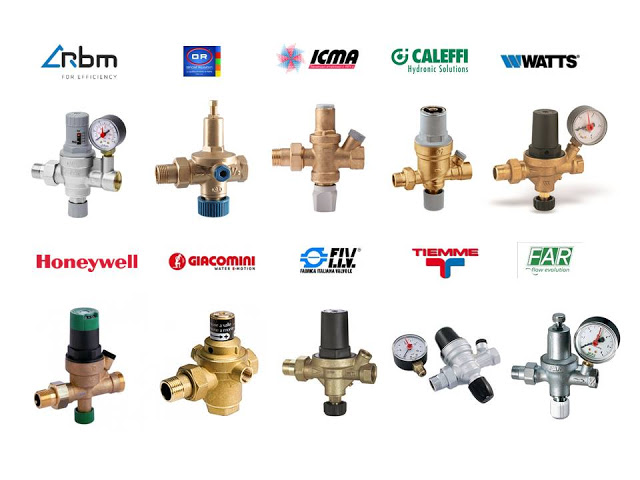

Производители

Чтобы в последующем у владельцев дома не возникли проблемы с системой отопления, выбирать подпиточное оборудование, конечно же, нужно максимально внимательно. При покупке всех необходимых элементов, помимо всего прочего, следует обратить внимание и на марку производителя.

К примеру, очень неплохие отзывы от потребителей заслужили узлы автоматической подпитки системы отопления Valtec. Редукторы давления от этого производителя изначально дополняются обратными клапанами, манометром и фильтром. Изготавливается узел этой марки из латуни. Пружины редуктора же и обратного клапана компания делает из нержавеющей стали. Рассчитаны редукторы Valtec на максимальную рабочую температуру теплоносителя до 130 °С и давление в 16 бар.

Также неплохие отзывы от потребителей заслужила и автоподпитка системы отопления Watts. Этот старейший европейский производитель поставляет на рынок очень качественные и долговечные узлы подпитки. Клапана от этого производителя также изготавливаются из латуни и дополняются фильтром грубой очистки. На некоторые модели установлены и манометры.

Еще одной популярной у нас в стране маркой подпиточного оборудования является Emmeti. Выпускает эти клапана автоподпитки системы отопления одноименная достаточно новая, но уже успевшая зарекомендовать себя с самой лучшей стороны компания. Вся поставляемая на рынок этим производителем продукция, включая редукционные клапана, имеет сертификат ISO 9001.
