Открытая система отопления — виды, схемы, плюсы и минусы

Возможность использования воды в качестве теплоносителя позволило человечеству изобрести эффективный обогрев своих жилищ. Открытая система отопления — классический вариант, который до сих пор пользуется популярностью, благодаря простому принципу функционирования и минимальному количеству необходимых устройств. В статье мастер сантехник расскажет, что такое открытая система отопления, её плюсы и минусы.

Принцип действия

В водяной отопительной системе жидкость является средством транспортировки тепловой энергии к передающим тепло воздуху приборам. Этими приборами могут быть радиаторы либо сам трубопроводный контур внутри пола.

Одного котла хватает даже для теплоснабжения нескольких находящихся на удалении от теплогенератора помещений, все зависит от его мощности. Кроме того, за счет изменения количества радиаторов, можно равномерно прогревать комнаты разной площади. В этом и заключается преимущество водяного отопления перед установкой обычной печи, способной обогревать только прилегающие к ней помещения.

Перемещение жидкости по контуру в силу физических законов может осуществляться самотеком: плотность нагретого теплоносителя ниже, чем остывшего. Помимо принципа термодинамики функционирование обеспечивается за счет монтажа труб под некоторым уклоном. Для повышения эффективности можно также задействовать циркуляционный насос. Многие ошибочно полагают, что насос — атрибут только закрытой системы: в открытых контурах также допустима принудительная циркуляция теплоносителя.

Открытая система теплоснабжения характеризуется в первую очередь расширительным баком открытого типа. Он представляет собой обычную емкость цилиндрической или прямоугольной формы. Резервуар позволяет автоматически стабилизировать давление в системе.

А для того, чтобы жидкость не выливалась по принципу сообщающихся сосудов, расширительный бак крепят в самой верхней точке контура. Резервуар одновременно выполняет функцию воздушного клапана: через него в атмосферу выходит воздух из системы (при ее наполнении и работе).

Отопление дома обеспечивается по следующему принципу:

• Подача — теплоноситель нагревается в котле и перемещается к радиаторам;
• Обратка — остывшая в радиаторах жидкость стремится «уйти» в нижнюю точку и за счет наклона труб попадает в котел.

Установка циркуляционного насоса делает процесс более интенсивным, но принцип работы от этого не меняется.

Разновидности открытых систем

Подобные схемы водяного отопления делятся на виды в зависимости от способа циркуляции и доставки теплоносителя к радиаторам с последующим его возвратом обратно в котел. Нагретая вода может двигаться по магистралям двумя способами:

• С помощью естественной циркуляции;
• Искусственным побуждением от насоса.

В силу особенностей конструкции избыточное давление в открытой системе отопления практически отсутствует. В высшей точке оно равняется атмосферному, а в низшей несколько повышается из-за гидростатического воздействия столба воды. Значение этого напора невелико, что дает возможность организовать естественную циркуляцию теплоносителя. Принцип основан на том, что теплоноситель с разной температурой имеет различную плотность, а значит, и массу. Пример: 1 м³ воды при t = 40 °С весит 992 кг, после возрастания температуры до 60 °С масса 1 м³ падает до 983 кг.

Казалось бы, разница незначительна. Тем не менее она позволяет остывшему теплоносителю с низкой температурой вытеснять из котла более легкую горячую воду. В трубопроводах возникает естественная (конвективная) циркуляция, а подобные системы называют самотечными либо гравитационными, ведь движение в них происходит за счет силы тяжести. В гравитационных системах магистрали делаются с увеличенными уклонами и диаметрами труб, скорость течения теплоносителя в магистралях и радиаторах невелика, всего 0.1—0.3 м/с. Зато такие схемы полностью энергонезависимы, при условии, что совместно с ними работают котлы для открытой системы отопления, нетребующие электричества.

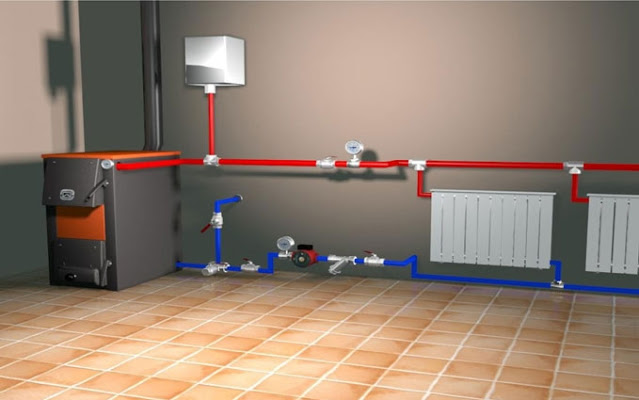

С целью повысить скорость протекания воды по трубам и уменьшения времени прогрева помещений в магистраль, идущую от котла, встраивается насос. Он принуждает теплоноситель двигаться со скоростью 0.3—0.7 м/с, из-за чего теплоотдача происходит интенсивнее, а все ветви прогреваются равномернее. Благодаря присутствию насоса расстояние между источником тепла и батареями может быть увеличено как по протяженности, так и по высоте.

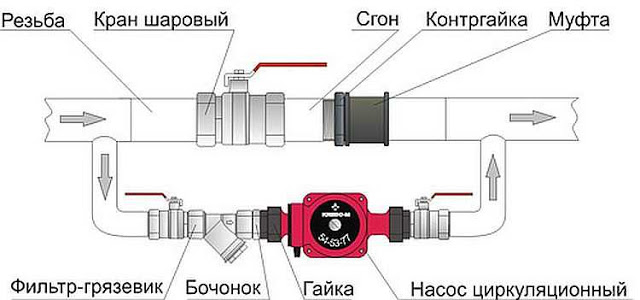

Чтобы обогрев частного дома не прекращался вместе с отключением электричества, циркуляционный насос принято устанавливать на байпас.

Установка насосного агрегата позволяет создать небольшое избыточное давление в системе отопления, позволяющее теплоносителю хорошо затекать в радиаторы. Это однозначно повышает эффективность работы системы в целом, хотя и делает ее зависимой от наличия электроэнергии.

Выбирая схему, нужно учитывать:

• Общую площадь помещений, где должно быть проведено водяное отопление. Если значение меньше 60 кв. м., достаточно системы с естественным движением теплоносителя (гравитационной).
• Этажность постройки, высоту потолков. Для гравитационной системы потребуется разгонный сток от котла, чтобы исключить образование воздушных пузырей в контуре – они помешают нормальному движению жидкости и эффективность теплоснабжения.
• Расчетный тепловой режим функционирования системы. Если предполагается использование низкотемпературного отопления, то в открытую систему обязательно ставят циркуляционный насос. Без него не будет движения теплоносителя, так как одного лишь теплового расширения воды в 45-60 °С будет недостаточно для естественной циркуляции.

Схемы

Нагретую котлом воду можно доставить к батареям и вернуть в котел разными способами. По способам подачи открытая система отопления бывает:

• Однотрубной;
• Двухтрубной.

В однотрубной системе подача теплоносителя организована посредством одной магистрали большого диаметра, проходящей мимо всех радиаторов. Приборы присоединяются к ней обоими патрубками, забирая воду из трубы и отдавая ее туда же. Раздающая магистраль может проходить горизонтально в пределах 1 этажа («ленинградка»), как показано на схеме:

Система может представлять собой вертикальные стояки, пронизывающие несколько перекрытий, а батареи к ним подсоединяются поэтажно. Типовая однотрубная схема отопления с принудительной циркуляцией с вертикальными стояками для двухэтажного дома изображена на рисунке:

Наряду с кажущейся простотой устройства подобных схем однотрубные системы имеют существенный недостаток: в каждый последующий прибор приходит все более холодная вода. Это накладывает ограничение на количество батарей, для эффективного прогрева их число не должно превышать 5. Другое дело – двухтрубная система, где теплоноситель приходит к радиаторам по одной магистрали, а уходит – по другой. В этом случае протяженность ветвей и количество батарей на каждой из них может быть значительно больше.

Кроме того, движение теплоносителя можно организовать в одном направлении, чтобы он проходил одинаковое расстояние через все радиаторы. Такая попутная система с циркуляционным насосом изображена на рисунке:

Двухтрубная система дает возможность доставлять ко всем, даже самым отдаленным батареям, воду с одинаковой температурой. Схема немного сложнее в монтаже, но проще в разработке и надежнее в эксплуатации.

Требования к монтажу и эксплуатации

Обустраивая теплоснабжение дома, требуется принять во внимание, что открытая отопительная система имеет ряд особенностей:

• Котел (твердотопливный, газовый, жидкотопливный) должен располагаться в нижней точке магистрали, а расширительный бак – в самой верхней.
• Удобнее всего разместить расширительный резервуар на утепленном чердаке, если крыша холодная – теплоизолируют саму емкость и магистрали.
• Чем меньше поворотов и соединительных элементов в магистрали – тем эффективнее движется теплоноситель при естественной циркуляции.
• Скорость движения теплоносителя в гравитационной системе не превышает 0,3 м/с, поэтому важно следить за температурой жидкости в котле, не допускать ее перегрева и кипения – это повредит трубам магистрали и приборам отопления.
• Перед наступлением холодов воду из неиспользуемой отопительной системы сливают, чтобы трубы и рубашка котла не лопнули при перемерзании жидкости.
• В расширительный бак регулярно требуется добавлять воду, так как она со временем испаряется, а недостаток теплоносителя приведет к формированию воздушных пробок и остановке системы. Можно организовать узел подпитки или заливать вручную из ведра – это проще в небольшом индивидуальном доме.
• Открытая система отопления диктует использования воды в качестве теплоносителя. Это связано с тем, что антифриз относится к токсичным веществам, и его испарения из открытого бака вредны для человека. Кроме того, его придется регулярно подливать, увеличивая затраты на отопление. Если отоплением предполагается пользоваться нерегулярно, но хочется избежать хлопот с постоянным сливом жидкости из контура, допускается залить антифриз, но в этом случае расширительный бак снабжают крышкой с небольшим отверстием, чтобы снизить скорость испарения незамерзайки.
• Ключевой этап обустройства отопления гравитационного типа – проектирование, поскольку важно правильно выполнить расчет сечения труб и уклон трубопровода. Соответствующие нормы указаны в СНиП 2.04.05-91. Протяженность контура должна составлять не более 30 метров, на горизонтальных участках магистрали трубы монтируют с уклоном не менее 2-3 мм на метр длины.

Достоинства и недостатки

При обустройстве отопления в частном доме немало людей отдает предпочтение классическому варианту системы, в которой используется открытый расширительный бак, несмотря на растущую популярность более передовых систем закрытого типа. Этот выбор обусловлен достоинствами, которыми обладают открытые системы обогрева дома, в их число входит:

• Энергонезависимость. Для местности с нестабильным электроснабжением актуален вопрос отопления без использования оборудования, потребляющего электричество. Помимо обустройства открытой системы важно использовать энергонезависимый котельный агрегат.
• Надежность. Это основной плюс – данный вариант теплоснабжения доказал свою функциональность десятилетиями эксплуатации в самых разных условиях, в том числе в регионах с суровым климатом. По сути, надежность открытых систем сводится к надежности котлов, поскольку в ней больше нет элементов, которые могут выйти из строя. Важно лишь внимательно подойти к выбору приборов отопления и элементов для прокладки трубопровода – от их срока эксплуатации зависит продолжительность функционирования системы.
• Простая схема. Отсутствуют сложные узлы, монтаж можно осуществить самостоятельно.
• Не требуется отладка и настройка - после завершения монтажа, контур заполняют водой. Если нагретый теплоноситель начал циркулировать, все сделано правильно.
• Бесшумная работа, отсутствие вибраций (если не используется циркуляционный насос).
• Возможность дополнить энергонезависимое отопление циркуляционным насосом, сделав универсальную систему и повысив ее эффективность.

К недостаткам эксплуатации отопительного контура открытого типа относят:

• Ограничение в применении. Для больших домов такая система не подходит – если длина горизонтальной магистрали превышает 30 метров, величина гидравлического сопротивления в трубах превышает уровень напора потока нагретого теплоносителя, то есть, естественная циркуляция невозможна, наступит статическое равновесие.
• Инертность. Без установки циркуляционного насоса прогрев системы (выход в рабочий режим) будет занимать немало времени, поскольку скорость перемещения нагретой жидкости чрезвычайно низка. По этой же причине невозможно организовать оперативное управление микроклиматом в помещении.
• Конструкционные нюансы. Чтобы минимизировать гидравлическое сопротивление в трубопроводе, его монтируют из труб разного диаметра (по мере удаления от котла диаметр должен уменьшаться, чтобы поддерживалась нормальная скорость перемещения жидкости), а это усложняет монтаж и требует дополнительных расходов – трубы большого диметра дороже, нужны переходники и т.д.
• Особенности монтажа. Обязательно следует соблюдать расчетный уклон труб на каждом участке магистрали – даже единственная ошибка способна сделать систему неработоспособной или снизить ее эффективность. В последнем случае для преодоления гидравлического сопротивления придется повысить рабочую температуру теплоносителя, что ведет к перерасходу топлива и увеличению финансовых затрат на теплоснабжение.
• Обслуживание. Из-за интенсивного испарения горячей жидкости из открытого расширительного бака, требуется постоянно следить за уровнем воды и вовремя ее подливать.
• Активная коррозия металла. Через бак в теплоноситель постоянно поступает кислород, что ускоряет коррозионные процессы. Это снижает долговечность металлических элементов системы, в том числе стального теплообменника котельного агрегата.

Видео

В сюжете - Рассмотри открытую однотрубную систему отопления «Ленинградка»

В сюжете - Как правильно установить насос на самотечную систему

Заключение

Открытые системы для отопления дома – незаменимый вариант для местности, расположенной вдали от центральных коммуникаций. При наличии стабильного электроснабжения данный вид отопления выбирают при желании максимально снизить сезонные финансовые затраты на теплоснабжение небольшого по площади дома.

В продолжение темы посмотрите также наш обзор Система отопления с верхней разводкой и розливом
