Байпас на полотенцесушителе — назначение и особенности монтажа

Байпас на полотенцесушитель монтируют с целью обособления конструкции. Элемент не является обязательным, устройство может без него работать. Тем не менее он выполняет важную практическую функцию. В статье мастер сантехник расскажет, что представляет собой эта деталь, зачем она нужна, и как её прикрепить.

Для чего нужен байпас

Полотенцесушитель по своей сути является одним из видов радиаторов отопления. Он нагревает воздух в ванной комнате и применяется как бельевая сушилка.

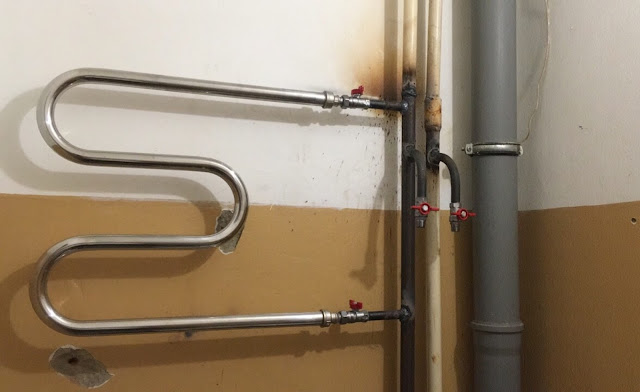

Внешне полотенцесушитель с байпасом мало отличается от обычных конструкций. Разница состоит в наличии перемычки. Байпас представляет собой отрезок трубы, соединяющей входную и выходную трубы на участке перед ним.

Задача устройства состоит в создании обходного канала. Когда возникает необходимость в отключении полотенчика, вентили перекрывают. После этого вода протекает через перемычку не заходя в полотенцесушитель.

Установка байпаса позволяет проводить ремонт конструкции без отключения всего стояка.

Если при подключении использовать вентили, а не шаровые краны, то можно регулировать степень нагрева полотенцесушителя. Поступающая в небольшом объёме вода успевает остыть внутри прибора.

Для полотенцесушителя, изготовленного из металлических труб, подойдёт байпас из аналогичного материала. В систему из полипропилена врезают пластиковые перемычки.

Особенности монтажа

Полотенцесушитель можно подключать как к центральной отопительной системе, так и к стояку горячего водоснабжения. Если в здании имеются оба варианта, то предпочтение отдают системе горячей воды. На то есть несколько причин: такой полотенцесушитель может греть круглый год, подключать его также можно в любое время. Для этого надо просто договориться с управляющей компанией о временном отключении стояка, да и в целом хлопот с получением разрешения на подключение намного меньше.

Если система горячего водоснабжения в здании не предусмотрена, то подключение выполняется к отопительному стояку. Для этого понадобится согласование управляющей компании, а также план-проект. Чтобы его получить, необходимо приобрести полотенцесушитель, вместе с техническим паспортом отправиться в жилищную комиссию и подать заявление. После получения разрешения придётся заказать проект, а затем в соответствии с ним выполнить монтаж.

Для установки конструкции понадобится:

• Аппарат для сварки — при сварном способе присоединении байпаса;
• Устройство для оформления трубной резьбы;
• Болгарка — для разрезания трубы;
• Гаечный, а также и разводной ключи;
• Крестообразная отвертка;
• Бокорезы;
• Уровень;
• Пассатижи;
• Наждачная бумага;
• Дрель электрическая.

Чтобы произвести врезку детали в систему водоснабжения (отопления) придётся перекрыть стояк. Отключение системы производит штатный сантехник управляющей компании.

Монтаж может выполняться поступательно либо параллельно линии трубы подведения теплового носителя. Реже используют способ присоединения соответствующих входов в приспособление к прямым и обратным трубам. В ситуации, если стояк располагается на удалении 0,5-1 м от участка фиксации полотенцесушителя, то подключение производится по параллельной системе — в байпасе при этом нет особой необходимости. Во всех прочих ситуациях перемычка потребуется.

Имейте в виду, что при врезке сушилки в стояк нельзя крепить на байпас запорный кран.

Установка байпаса выполняется по определенной схеме:

• Тройники фиксируют один за другим на отводах от стояка.
• Монтируют тройник на отводящем выходе шарового крана. На него фиксируют участок трубы (формирование перемычки).
• Монтируют внешнее окончание байпаса к выходу тройника, зафиксированного к обратной трубе.
• Шаровые краны монтируют на тройниках. Элементы подсоединяют к входу, выходу.

Очень важно тщательно гермитизировать все места стыков.

Видео

В сюжете - Установка байпаса для полотенцесушителя

В сюжете - Установка полотенцесушителя с монтажом ППР стояка с байпасом

В заключении

Конечно, при использовании полотенцесушителя в ванной вполне возможно обойтись без перемычки. Но это повлечет за собой множество сложностей даже при необходимости выполнить обычную замену прокладок. Помимо того, это создаст угрозу избыточного давления.
