Схемы разводки водопровода в квартире

Для того, чтобы сантехника в квартире обеспечивала максимум комфорта, нужно учитывать множество нюансов. В статье мастер сантехник рассказывает о том, как предусмотреть все при монтаже водоснабжения.

Важность правильного проектирования

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары умывальников (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода. Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной машиной — посудомоечной.

В ванных комнатах помимо ванны устанавливают современные душевые кабины, часто снабженные дополнительными опциями, такими как гидромассаж. Рядом с унитазом может появиться удобный сантехнический прибор — биде. Наконец, в больших квартирах количество санузлов не ограничивается одним. Пара дополнительных унитазов, еще одна душевая кабинка повышают комфорт для жильцов квартиры, как и нагрузку на водопроводную систему.

В результате требования к качеству работы водопровода возрастают. Некоторые приборы очень чувствительны к напору воды, который во многом зависит от того, насколько правильно спроектирована схема разводки труб.

Грамотное проектирование не только улучшает характеристики водопроводной системы, но и снижает расходы на ее монтаж и эксплуатацию, а также облегчает проведение ремонтных работ.

Основные способы разводки водопровода в квартире

Существует две основных схемы разводки водопровода в квартире: тройниковая, она же последовательная, а также коллекторная. Обе схемы имеют определенные преимущества и недостатки, поэтому их используют для различных ситуаций. Кроме того, иногда имеет смысл скомбинировать обе эти схемы.

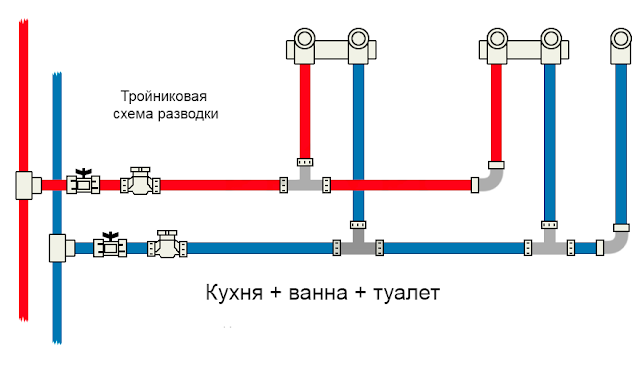

Последовательная (тройниковая) схема

Это самый простой способ спроектировать и реализовать водопровод в типовой квартире. Такая схема состоит из одной общей трубы, к которой последовательно подключают все устройства — потребители холодной водопроводной воды. Подобным же образом параллельно монтируют систему горячего водоснабжения.

Основная труба должна быть больше диаметром, чем остальной водопровод, поскольку она в этой системе выполняет функции коллектора. Для присоединения сантехники используют тройники, поэтому эту схему часто называют тройниковой.

Принцип такой системы очень прост и для проектирования, и для реализации. Подобным образом организовано водоснабжение практически во всех квартирах, построенных по типовым советским проектам. Одно из ее весомых преимуществ — малое количество водопроводных труб. Поэтому и расходы на создание такого водопровода будут минимальными.

Но подходит такая водопроводная система только для описанных выше небольших квартир с малым количеством сантехники. Дело в том, что чем длиннее такая система, тем ниже напор воды в конце трубопровода. Сантехническим приборам, подключенным в конце системы, достанется меньше воды, поэтому их работа может стать некорректной.

Проблемы с последовательной системой водоснабжения возникают и в случае поломки крана или бачка. На время ремонта или замены сантехники придется перекрыть подачу воды по всей квартире. Последовательное подключение не позволяет отключить от водоснабжения только один прибор.

При организации тройниковой схемы подключения часто используют тройники с резьбовым соединением, которое в ходе монтажа следует тщательно уплотнить.

Специалисты отмечают еще ряд проблем, связанных с обслуживанием тройникового водопровода. Места подключений обычно спрятаны под декоративной отделкой и свободный доступ к ним имеется далеко не всегда. В результате при возникновении протечки выявить проблемное место становится не просто.

Очень часто для ремонта водопровода приходится демонтировать фальш-панели, ломать стены и т.п. А по окончании ремонтных работ может понадобиться повторное выполнение декоративной отделки помещений. Но несмотря на эти недостатки тройниковая система водопровода вполне востребована и сегодня.

Она считается оптимальным решением при проектировании квартир с небольшой площадью. Такое жилье отличается бюджетной ценой, а последовательное подключение сантехники позволяет сократить расходы на его обустройство. При этом давление в водопроводной системе малой протяженности остается достаточно высоким.

Но чтобы уменьшить затраты не только на создание, но и на эксплуатацию такой системы, следует тщательно продумать план размещения труб и тройников, по возможности обеспечив к ним доступ.

Также не стоит экономить на водопроводе в ущерб качеству материалов. Все работы должны быть выполнены как можно лучше, чтобы свести вероятность поломок и протечек к минимуму.

Коллекторная схема

Эта схема разводки считается оптимальным выбором для крупных квартир, а также там, где предусмотрена установка большого количества сантехники. Особенность разводки такого типа — наличие коллектора. Вода из общего стояка подается сначала на коллектор, а затем — к потребителям, т.е. к сантехническим приборам.

Подключение каждого потребителя выполняется отдельно, а не последовательно, как в тройниковой системе, описанной ранее. Одно из главных достоинств коллекторного водопровода — равномерное распределение воды по системе. Это значит, что количество подключенных приборов и протяженность водопроводных труб не снижают напор в системе для одного из потребителей.

Еще одно преимущество коллекторной системы — это возможность в случае поломки выполнить отключение только одного сантехнического прибора, а не всего водопровода в квартире, как это происходит при последовательном подключении. Это же обстоятельство позволяет персонализировать характеристики водопроводной системы для каждого конкретного прибора.

Для этого между коллектором и прибором устанавливают необходимые устройства, например, фильтры, редукторы и т.п. Поток воды можно усилить или , наоборот, уменьшить, очистить от примесей или насытить полезными веществами и т.п. К недостаткам коллекторной схемы разводки относят высокие затраты на ее создание.

Водопроводных труб понадобится значительно больше, чем при реализации тройниковой схемы. Кроме того, такая система более сложная, неопытный сантехник может столкнуться с проблемами уже на стадии ее проектирования.

Чтобы выполнить коллекторное подключение, сначала следует выбрать место для коллектора, с которого будет распределяться поток холодной воды.

Такой же прибор понадобится, если горячее водоснабжение в квартире также осуществляется централизованно. Коллектор для горячей воды ставят отдельно. Между коллекторами и общим стояком прокладывают водопроводные трубы, на которых обязательно устанавливают запорный кран. Он позволит, в случае необходимости, полностью перекрыть подачу горячей и/или холодной воды в квартиру.

В зависимости от ситуации на этом отрезке водопровода могут быть установлены дополнительные элементы, например, фильтры грубой очистки или электрокраны системы аварийной защиты от протечек. Когда коллекторы установлены, от них подводят трубы к каждому сантехническому прибору.

К умывальникам, ванне, душевой кабинке обычно нужно повести и горячее, и холодное водоснабжение. А вот к бачку унитаза или автоматической стиральной машине нужно подать только холодную воду. Если в квартире имеется водяной полотенцесушитель, его подключают к коллектору горячего водоснабжения.

Дополнительно система может включать фильтры, редукторы и другие полезные устройства. Разумеется, между коллектором и потребителем устанавливается запорная арматура, позволяющая перекрыть воду только на этом конкретном участке, если такая необходимость возникнет.

На больших площадях иногда имеет смысл сочетать коллекторную и тройниковую схему разводки. При этом к одному из ответвлений коллектора подключают не одного потребителя, а несколько, последовательно соединяя их трубами. В результате эта часть водопровода будет иметь те же недостатки, что и любая тройниковая схема.

Например, в случае поломки эту часть магистрали придется полностью отключить. Но иногда комбинирование схем разводки позволяет значительно снизить расходы на монтаж водопровода. Кроме того, такое решение может оказаться оптимальным при индивидуальном проектировании жилых помещений.

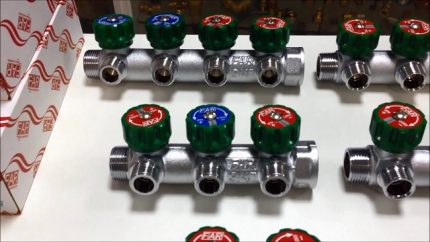

Что нужно знать о коллекторах

По принципу работы водопроводный коллектор похож на тройник, только устроенный немного сложнее. У него имеется один вход, по которому поступает вода, и несколько выходов для подключения сантехники.

При этом размеры входного патрубка примерно на 30% превышают размеры водопроводных труб, поэтому поступление воды на коллектор происходит быстрее, чем ее расходование, даже если несколько потребителей задействованы одновременно.

Водопроводный коллектор — не слишком крупное устройство, размеры которого зависят от количества потребителей горячей и холодной воды. Иногда его ставят в пространстве под мойкой.

Благодаря коллектору в системе создается большой поток, который затем просто разделяется на несколько меньших потоков. Давление на всех участках водопроводной системы остается стабильным, напор не ослабевает. Пропускная способность коллектора зависит от размеров устройства и во многом определяется размерами его входного патрубка.

Современные коллекторы для водопровода изготавливают из различных материалов:

• Латуни;
• Нержавеющей стали;
• Полиэтилена;
• Полипропилена и т.п.

Устройства из полимерных материалов обладают достаточно высокими прочностными характеристиками, поэтому вполне успешно соперничают с металлическими аналогами. Выбирая коллектор, следует обращать внимание и на способ их монтажа. Металлические изделия обычно снабжены традиционными резьбовыми соединениями.

Коллекторы для водопровода различаются по размеру, количеству выходов, типу подключения и другим параметрам. Перед покупкой коллектора следует составить проект водопроводной системы.

Для монтажа на пластиковые или металлопластиковые водопроводные трубы, которые используются все чаще, предусмотрены коллекторы со специальными компрессионными фитингами или с фитингами под пайку ПВХ-труб.

Существуют также устройства с креплением, которое называется евроконус и комбинированный вариант, предусматривающий возможность использовать несколько разных вариантов соединений.

Еще один важный показатель — количество отводов, т.е. выходов для подключения сантехнических приборов. Обычно их число варьируется в пределах от двух до шести штук.

Что же делать, если к коллектору необходимо подключить большее количество потребителей? Все очень просто, для этого соединяют два или три коллектора с нужным количеством отводов.

Для такого соединения на каждом коллекторе предусмотрены дополнительные патрубки. Их соединяют и получают, таким образом, составной коллектор. Ненужные для подключения входы на коллекторах закрывают защитной заглушкой, иначе вода из устройства будет просто вытекать.

Разумеется, существуют коллекторы, предназначенные для холодного и для горячего водоснабжения. Об этом очевидном моменте не стоит забывать, выбирая подходящее устройство.

Перед выбором коллектора следует определиться с типом водопроводных труб. Наиболее распространенным выбором сегодня считаются полимерные материалы. С ними удобнее будет монтировать коллектор из полипропилена или из сшитого полиэтилена. Обычно такие коллекторы снабжены подходящим фитинговым соединением.

Современные коллекторы, предназначенные для выполнения разводки в квартире по параллельной схеме, обычно уже снабжены запорными кранами для каждого отвода. Это наиболее предпочтительное решение, поскольку избавляет от необходимости монтировать запорную арматуру при установке каждого сантехнического прибора. В результате и затраты ниже, и монтаж водопроводной системы займет значительно меньше времени.

Перед коллектором обычно устанавливают обратный клапан, необходимые фильтры и приборы учета. Некоторые коллекторы снабжены встроенными запорными кранами, позволяющими перекрыть подачу водопроводной воды в дом. Если речь идет о латунном коллекторе, то лучше выбрать модель без таких кранов и установить их отдельно.

Надежный металлический коллектор может прослужить около полувека, а вот срок эксплуатации кранов обычно ограничивается парой десятилетий. Если встроенные краны испортятся, придется заменить все устройство целиком. А вот замена кранов, установленных отдельно, не затронет устройство.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

Например, некоторые горе-мастера, движимые мыслью о неразумной экономии, пренебрегают требованием утеплять трубы горячего водоснабжения, которые уложены под полом или в толще стен. В результате часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Одновременно с системой водопровода обычно проектируют канализацию. Нужно проследить за тем, чтобы трубы и стояки отдельных систем не перекрывали друг друга. В дальнейшем это облегчит уход и проведение ремонтных работ.

Видео

В сюжете - Об особенностях коллекторной и тройниковой системы

В сюжете - Сборка коллектора водоснабжения

В сюжете - Простая разводка воды доступная каждому

Правильный выбор схемы разводки — важный фактор для нормальной работы водопроводной системы. Но помимо правильного проектирования понадобится верно подобрать необходимые материалы и грамотно выполнить все монтажные работы. Только при выполнении всех этих условий водопровод в квартире прослужит долго и безупречно.

В продолжение темы посмотрите также наш обзор Схемы разводки водопровода в частном доме
