При обустройстве водопроводной сети часто необходимо сменить направление ее прокладки либо подсоединить дополнительные ответвления. Сделать это помогает специальный фитинг — водопроводный тройник. Так же, как и сами трубы, он может делаться из разных материалов. В статье мастер сантехник рассмотрит основные виды водопроводных тройников и особенности монтажа.

Определение и назначение

Тройник водопроводный – это один из разновидностей фитингов, предназначенный для комплектации, модернизации водопровода.

В таком изделии есть три конца с отверстиями. Два из них, расположенные на одной линии, сопрягаются с основным трубопроводом. Отвод, размещенный к ним перпендикулярно.

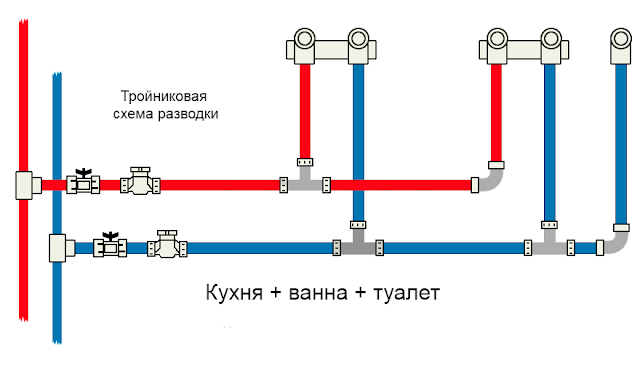

С помощью крестовины, так еще иногда именуют тройник, удается сменить направление линии, отвести от нее отдельную ветку и при необходимости осуществить переход части водопровода с одного диаметра на другой, а также с полимерной части системы на металлическую и обратно.

В качестве примера можно рассмотреть подключение унитаза или стиральной машины.

Виды тройников для водопровода

Внутри зданий чаще всего используются элементы диаметром:

40 мм;
20 мм (три четверти дюйма);
15 мм (половина дюйма).

Арматура может соединять части водопровода одинакового или разного диаметра (например, стояк и ответвление в квартиру). Исходя из этого производители выпускают изделия, отличающиеся по диаметру отверстий. По этому параметру существуют такие виды тройников для водопровода:

Равнопроходной фитинг. У тройника имеется три выхода, все с равным сечением.
Переходной фитинг. Помогает осуществить разветвление системы, обеспечивая иной диаметр трубы на одном из выходов. К примеру, подачу воды на стиральную машину можно осуществлять с помощью гибкого шланга меньшего сечения, нежели весь водопровод.
Комбинированные тройники. Отличаются от первых двух видов наличием разноплановой резьбы на выходах. Может быть две наружных и одна внутренняя.

По способу монтажа и соединения все тройники делят на такие виды:

Резьбовые. Крепятся с помощью внутренней или внешней нарезки.
Сварные. Подлежат только сварке. Причем это могут быть и металлические фитинги, и полимерные.
Цанговые фитинги.
Пресс-фитинги.
Пуш-фитинги
Комбинированные.

Размеры диаметра арматуры стартуют от 15 мм до 1000 мм. Можно подобрать фитинг на любую трубу.

Металлические водопроводные тройники

Чаще всего применяются металлические тройники. Они используются не только для бытовых водопроводных сетей, но и для промышленных.

Стальные изделия могут быть:

Резьбовыми;
Приварными.

Чаще всего металлическую арматуру производят методом литья, для этого применяют:

Медь;
Латунь;
Бронзу;
Сталь: нержавеющую, оцинкованную, никелированную, углеродистую, легированную;
Чугун.

Кроме литья при изготовлении металлической арматуры используются такие способы:

Горячее штампование;
Сваривание заготовок;
Гидроштампование.

В качестве заготовок применяются бесшовные либо электросварные трубы. При производстве изделий используются отрезные (нарезают заготовки) и торцовочные станки.

Производство происходит в два этапа. Сначала на отрезном агрегате приготавливается кусок металла заданных размеров. Затем из него производится фитинг одним из вышеперечисленных способов.

Чаще всего применяется способ штамповки. Заготовки делаются из цельных листов, поэтому этот метод самый экономичный. При промышленном производстве фитинги изготавливаются методом горячего штампования, т. к. он выгоден при изготовлении большого количества арматуры. Способ гидроштампования в основном применяется на небольших производствах.

Обратите внимание! Основное преимущество металлических тройников — их высокий уровень прочности. Они могут выдерживать высокое давление в водопроводной сети

Не стоит экономить на качестве арматуры. От этого зависит надежность и срок службы водопровода. Подбирая арматуру, следует учесть, какие наружные и внутренние нагрузки (давление в сети) будут воздействовать на водопровод. Надо принять во внимание и их продолжительность.

Тройники для пластиковых и металлопластиковых труб

В отдельную категорию стоит выделить тройник для водопровода из пластика или металлопластика. По способу соединения тройники делятся на:

Резьбовую арматуру;
Сварные (используется специальный паяльник) элементы;
Пресс-фитинги;
Цанговые (обжимные) элементы;
Сегментные детали;
Пресс-гильзовые фитинги;
Комбинированные аналоги.

По материалу изготовления арматура для пластиковых труб может быть:

Металлической;
Пластиковой;
Композитной.

Пластиковые тройники, в том числе цанговые и сварные, производятся из полипропилена, полиэтилена и поливинилхлорида.

Обратите внимание! Главное их преимущество — инертность к транспортируемому ресурсу и окружающей среде. Благодаря этому пластиковые тройники могут эксплуатироваться до 50 лет

Композитные фитинги делаются из ПНД (полиэтилен низкого давления), внутри которых расположены стальные, латунные либо бронзовые втулки.

Подобная арматура чаще всего применяется для сопряжения меж собой пластиковых и металлических трубопроводов. Со стороны, предназначенной для металлической сети, арматура оснащена соответствующей резьбовой втулкой. Конец, соединяемый с пластиковой трубой, сварной либо обжимной. Это позволяет включать в сеть контрольно-измерительные приспособления, например, манометры.

Фитинги с краном

Современные жилища нередко оборудуются посудомоечными и стиральными машинами. Для их подключения необходим водопроводный тройник с краном.

Такой фитинг чаще всего состоит из:

Никелированного корпуса из латуни;
Шаровой задвижки;
Рукояти, в большинстве случаев она пластиковая;
Резиновых либо тефлоновых уплотнительных колец;
Штока;
Накидной гайки.

Используется бытовой тройник для подключения стиральной машины к водопроводу, а также прочей бытовой техники, потребляющей воду.

Подсоединяется элемент с помощью прижимной гайки, способом штуцерного сопряжения. При этом краник можно установить в подходящем для пользователя положении. Технические характеристики:

Арматура выдерживает температуру транспортируемого ресурса от -10 до +95°C;
Предназначен элемент для использования в водопроводных сетях с давлением не более 8 бар;
Угол проворачивания рукояти краника составляет 90°C;
Масса элемента примерно 100 г;
Сечение отверстий может быть 15 либо 20 мм;
Резьбовые соединения бывают внешними либо внутренними;
Срок службы изделия 4000 циклов.

Критерии выбора

Мастер, выбирающий фитинг для системы водоподачи, обращает внимание на такие параметры:

Материал изготовления. Он должен в большинстве случаев совпадать с материалом, из которого изготовлены трубы водопровода. Исключением являются линии, состоящие одновременно из пластика и металла. Здесь ставят латунный тройник или пластиковый со специальным переходником.
Тип фитинга в зависимости от цели монтажа. Если предполагается разветвление системы с равными диаметрами, берут равнопроходную арматуру. Если одна линия водопровода будет иметь меньшее сечение, берут переходной фитинг. Комбинированный поможет смонтировать часть водопровода с разными типами материала и соединения.
Способ подключения. Мастер определяется, какой из методов (сварка, обжим, резьба) подойдут для конкретного случая.
Наличие на фитинге маркировки производителя и ГОСТ. Поскольку на все элементы для водопровода возлагаются повышенные требования к прочности и герметичности, то их производят в соответствии с установленными стандартами. Если маркировок ГОСТ на изделии нет, лучше от него отказаться.

В магазине обязательно требуйте товарный чек. На его основании можно вернуть неподходящий тройник или обменять на другой.

Принципы монтажа

Установка водопроводного фитинга зависит от способа его крепления. Арматуру с краном монтируют в следующей последовательности:

В системе полностью перекрывают воду. Это страхует от протечек и аварийных ситуаций по стояку.
Измеряют отрезок трубы, который подлежит удалению под тройник. Для этого нужно измерить протяженность фитинга от одного края к другому без учета его резьбы. Под нее нужно оставить концы труб, чтоб не вырезать лишнего.
Намеченный участок системы удаляют.
На подготовленные части надевают зажимные гайки.
Осталось установить тройник и подтянуть его гайками.

Последний этап монтажных работ — подсоединение гибкого шланга. Он навинчивается на резьбу третьего разъема фитинга. При установке тройника можно использовать ФУМ-ленту в качестве герметика.

Цанговый фитинг устанавливают следующим образом:

Трубу обрезают в намеченном месте и с помощью калибратора подравнивают вмятины. Рез нужно делать под углом 90 градусов по отношению к оси водопроводной линии.
На подготовленные участки туб надевают обжимные кольца и контргайки.
Трубы вставляют в штуцеры арматуры.
Место контакта тубы и ниппеля поджимают гайкой.

Пресс-фитинг устанавливают так:

Подрезают трубы в намеченном месте и выравнивают их просветы калибратором.
Надевают на концы линии тройник.
В пресс-клещи вставляют гильзу.
Охватывают ею участок трубы с арматурой и сводят рукояти инструмента до упора. Таким образом ключ сминает гильзу, за счет чего происходит фиксация фитинга.

Для установки систем водоснабжения из металлопластиковых труб, используя пуш фитинги, следует придерживаться следующей последовательности в действиях:

Нарезать трубы в соответствии с размерами проходимых участков. Работу лучше выполнять специальными ножницами, но если таковых не имеется, подойдет обычная ножовка для металла;
Провести калибровку, снять фаску на торцах и убедиться в наличии абсолютно круглого отверстия;
На первую трубу надеть нужный соединительный элемент. Правильность его положения определяется по контрольным отверстиям в корпусе фитинга;
Вставить второй отрезок в свободный конец фитинга и надежно его зафиксировать.

Массивные тройники, предназначенные для установки на центральных магистралях, монтируют с помощью фланцевых соединений или с применением сварки. В первом случае фитинг можно демонтировать. Во втором это недопустимо.
