Монтаж водопровода в квартире

Сгнил старый водопровод в квартире. Испарина на трубах, свищ за свищом; перекрыть воду, а потом снова подать – из кранов хлещет ржавчина. И планируется ремонт кухни с санузлом, а старые трубы не то что трогать или дышать – смотреть на них боязно. Нужно менять, но работа стоит дорого. Можно ли заменить квартирный водопровод своими руками? В этой статье мастер сантехник расскажет как это сделать.

Порядок замены

Замена водопровода производится в определенной последовательности. Работа «на глазок» и «по ходу дела» в непрофессиональном исполнении нередко заканчивается протечкой. План производства работ примерно таков:

• Выбор материала новых труб.
• Выбор схемы разводки горячей и холодной воды.
• Разработка схемы водоснабжения квартиры.
• Расчет диаметра труб по выбранным материалу и схеме.
• Подготовка монтажного инструмента.
• Закупка материалов.
• Сборка отборно-учетных узлов, монтаж их на стояки и регистрация.
• Демонтаж старых труб и сантехнических приборов.
• Подключение ГМС и аквастопа, если предусмотрено.
• Подключение колбового фильтра (с ГМС обязателен).
• Монтаж труб водопроводов горячей и холодной воды.
• Установка и подключение сантехники, прежней или новой.
• Пробная подача воды; устранение выявленных дефектов.
• Установка и подключение бойлера.

ГМС, колбовый фильтр и аквастоп

ГМС (1), магистральный колбовый фильтр (2) и авквастоп (3)

ГМС, или гидромагнитная система, давно используется в промышленности для подготовки воды к фильтрации. В быту это устройство, не вдаваясь в подробности, переводит примеси в воде в тонкую взвесь, которая далее оседает в фильтре в виде шлама и периодически удаляется. ГМС абсолютно безвредна, не требует электропитания и ухода в процессе эксплуатации, но обязательно требует установки счетчика воды в антимагнитном исполнении (такие дороже) и, после себя по току воды, комбинированного колбового фильтра.

Колбовый фильтр состоит из трех последовательно соединенных секций: в первой собирается шлам, вторая удаляет хлор, в третьей происходит тонкая очистка воды и ее умягчение. Последнее (воду из крана давно уже никто не пьет) особенно важно для бойлера и стиральной машины.

ГМС с колбами стоят немало, однако хорошо берегут не только технику, но и здоровье. Жалуйся или нет, возмущайся – не возмущайся, а питьевая вода прочно держится в десятке самых дефицитных ресурсов мира, и глобальных программ, способных вывести ее качество на уровень хотя бы середины прошлого века, нет и не предвидится. В общем, спасение утопающих – дело рук самих утопающих.

Аквастоп тоже полезное устройство, тоже не требует электропитания и ухода, но функция его другая. При резком усилении тока (прорыве) воды аквастоп срабатывает и его клапан отсекает всю квартиру от стояка. Аквастопы бывают разных систем, в том числе и электродинамические, так что антимагнитный счетчик при установке аквастопа тоже нужен.

Выбор труб

Новый водопровод в квартире начинается с выбора труб. Сталь в быту отжила свое, и выбирать приходится из металлопластика, пластика и паяной меди. Эта стадия работы, пожалуй, самая ответственная – неправильный выбор сведет на нет все старания, расходы и хлопоты.

Медь

О медных водопроводных трубах можно сказать сразу: их пропагандисты не ведают, что говорят. Или ведают, но себе не ставят. Во-первых, на меди в контакте с водой образуется закись меди – та самая ярь-медянка, о которой Том Сойер толковал Гекльберри Финну. Да, медь человеку нужна, но в ничтожных количествах в виде микроэлемента, а не в составе сильного яда. В качестве контраргумента приводят, мол, медь с хлором из воды образует защитную пленку. Абсурд для любого, помнящего хотя бы школьную химию.

Во-вторых, в состав припоя для меди входит олово. Белое олово, мягкий металл, со временем превращается в другую его, как говорят химики, аллотропную модификацию – серое олово, рассыпчатый порошок. То есть, поставив у себя медные трубы (очень дорогие), мы тем самым на 100% гарантируем протечку. И оплату работы фирмы, специализирующейся на медных трубах, так как самому правильно спаять их невозможно.

О том как гнуть медные трубы смотрите здесь...

Металлопластик

Металлопластиковые трубы довольно дороги, но их можно соединять своими руками, не имея опыта. Металлопластиковый водопровод собирается на специальных фитингах. Кроме того, металлопластиковые трубы можно плавно изгибать. Гидродинамическое сопротивление и потери давления в металлопластике очень малы.

Для ввода трубы в фитинг нужны труборез, пресс-клещи и набор калибраторов по диаметру труб. С их помощью работа идет играючи, а подручными средствами – полная гарантия протечки. Кроме того, срок службы прокладок в фитингах ограничен, и со временем стык начинает капать. Поэтому замуровывать металлопластик в стены недопустимо, и настоятельно рекомендуется не прятать в штробы.

Проводить водопровод металлопластиком рекомендуется на отдельных открытых участках, где важно минимальное сопротивление току воды и возможность простой и быстрой переборки стыка: при подключении бойлера, стиралки, мойки и т.п. Переходники с металлопластика на другие виды труб всегда есть в продаже.

Пластик

Пластиковый квартирный водопровод ныне стал стандартом, но пластики бывают разные. Для правильного выбора нужно знать их свойства и особенности.

Полибутилен (PB)

Полибутилен - гнущийся пластик с хорошей, для пластика, теплопроводностью. Держит температуру до 90 градусов. Правильно паяный стык абсолютно надежен. Довольно дороги. Применяются для устройства теплого пола.

Полиэтилен (PE)

Дешевы, но для ГВС нужны полиэтиленовые армированные трубы; обычный полиэтилен не держит уже 60 градусов. Гнуть и клеить нельзя, паяный стык надежно держит давление не более 3,5 ат, а давление воды в городском водопроводе может быть до 6 ат (0,6 Мбар) для холодной воды и 4,5 ат для горячей, так что сохраняется вероятность внезапного прорыва. Гидравлическое сопротивление, правда, наименьшее из всех.

Вроде бы всем плохи полиэтиленовые трубы, но есть у них достоинство, которое может стоить всех их недостатков: не боятся замерзания. Ледяная пробка их распирает, а как растает – сжимаются опять, и не лопаются, хоть ты тресни. Поэтому устройство полиэтиленового водопровода настоятельно рекомендуется в помещениях не отапливаемых, сезонных и в грунте. Тут альтернативы полиэтилену нет. Но при постоянно заполненной системе необходим аквастоп.

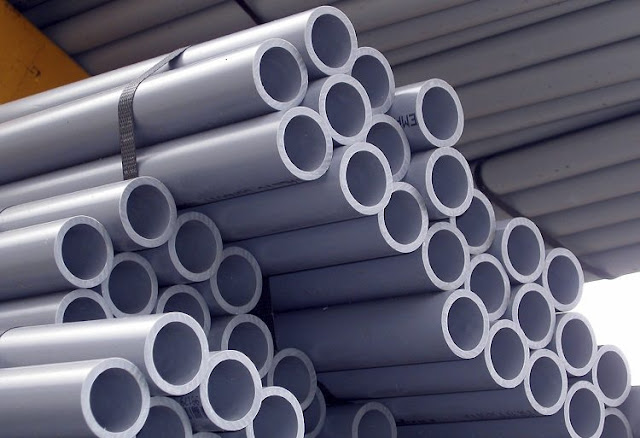

Поливинилхлорид (PVC)

Свойства поливинилхлорида (ПВХ) достаточно хорошо известны: химически стоек, недорог, термостойкость до 80 градусов, легко клеится, но не очень прочен и боится ультрафиолета. Стыки, как паяные так и клеевые, выходят более хрупкими, чем цельный материал, так что опасность прорыва остается и нужен аквастоп. Замена отдельных секций клееного ПВХ, разумеется, сложнее, чем у разборного металлопластика, но проще, чем для паяных стыков: прогрев соединение бытовым феном, стык можно разнять, а потом опять склеить.

В качестве водопроводных труб изделия из поливинилхлорида практически не применяются. Этот хрупкий материал хорошо зарекомендовал себя только в канализационных системах. Впрочем, хлорированный поливинилхлорид, все же, можно встретить в водоводах систем пожаротушения. Ведь ХПВХ является самым термостойким видом пластика, способным выдержать температуру до 400 градусов Цельсия.

Пропилен (PP)

Прокладка квартирного водопровода полиизопропиленовыми трубами (пропиленом) ныне общепринята. Материал не очень дорог, прочен, стоек, паяные стыки сохраняют все качества основы, термостойкость – до 130 градусов, правильно спаянный держит до 12 ат. Гидравлическое сопротивление выше, чем у ПВХ, но все равно накопление налета в просвете минимально, а с ГМС исключено. Недостатков при самостоятельном выполнении всего два:

• Не клеится, а для пайки необходимо специальное оборудование и точное соблюдение технологии;
• Имеет довольно высокий коэффициент температурного расширения. Замурованный в стену или упрятанный в штробу может выгнуться и выломать кафель, поэтому на каждую трубу при прокладке нужно надевать чулок из мерилона или синтепона, что удорожает работу.

Однако пропиленовый трубопровод на сегодняшний день единственный, который можно сделать раз навсегда и забыть. Поэтому остановимся на пайке пропилена отдельно, тем более что пайка других пластиков отличается только более низкой температурой (110-130 градусов для полиэтилена и около 150 для ПВХ).

Пайка пропилена

Пайка пропилена кустарным паяльником-«утюгом» встык недопустима:

• На «колбаске» внутри накапливаются загрязнения, и собранный таким способом трубопровод оказывается более подвержен засорению, чем стальной;
• Давление воды, распирая трубы, стремится разорвать стык. При 16 градусах в трубе и 20-25 снаружи через примерно три месяца порог усталости материала оказывается превзойденным, и стык течет.

Сборка пропиленового трубопровода осуществляется на фитингах под пайку – прямых (для соединения отрезков труб), угловых, тройниках, крестовинах.

Разогретая до размягчения труба вставляется в обойму тоже разогретого фитинга, и стык застывает. В таком случае давление воды, наоборот, прижимает изнутри трубу к обойме, обеспечивая прочность, а на долю сплавленной зоны остается только герметизация. Довольно высокая жесткость пропилена не дает охватывающей трубу обойме упруго расшириться. Именно такая конструкция соединения в сочетании со свойствами материала и делает пропиленовый трубопровод пригодным для замуровывания в стены на десятилетия.

Сама же пайка проста: наконечники паяльника «папу» и «маму» (внутренний и внешний) соответственно вставляют в фитинг и надевают на трубу. Включают паяльник, ждут, пока его индикатор температуры не покажет 250 градусов или сигнализатор не подаст сигнал. Трубу с фитингом быстро вынимают (снимают), вставляют друг в друга и ждут, не шевеля стык, пока он не остынет. Все, можно дальше паять.

Видео

В сюежете - Как правильно их монтировать различные виды пластиковых труб

Обратите внимание! Более-менее приличный паяльник для пропилена стоит дорого и для чего-то еще непригоден, но от работы не изнашивается. Поэтому покупать его не нужно, лучше взять в аренду

В целом рекомендации, какие трубы выбрать для водопровода в квартире, можно свести к следующему:

• Для скрытой проводки в типовой квартире в штробах или замоноличенной – однозначно пропилен;
• Для ветвей большой длины при большом количестве точек водоразбора – металлопластик открытый либо в каналах со съемными крышками;
• Для дачных домиков, сезонного жилья под аренду, загородных домов с отдаленными хозпостройками, бассейнов, теплиц, и т.п. – полиэтилен;
• Для бюджетного ремонта или в местностях с дефицитом воды, слабым давлением в водопроводе, с водой плохого качества – ПВХ.

Схема разводки

Есть две схемы водоразбора в помещениях: последовательная и параллельная.

При последовательной схеме точки разбора подключаются к общей трубе через тройники. Эта схема самая экономная, но при большой длине разводки, большом количестве точек разбора и/или при слабом давлении воды не годится, так как сильно снижает давление.

В таком случае водоразбор делают по параллельной схеме от коллектора-«гребенки».

Гребенка – это сборка из перепускных вентилей, от каждого из которых идет цельная ветвь к своей точке разбора. Вентилями регулируют давление раздельно по точкам. Ветви на точки выполняют металлопластиком или полиэтиленом: в данном случае роль играет их низкое гидравлическое сопротивление, а при прокладке цельным куском они вполне надежны.

Разработка схемы водоразбора

Схема водопровода в квартире нужна в первую очередь для себя, чтобы не запутаться, не просчитаться и потом точно знать, где что – особого разрешения на эту работу не требуется. Но при регистрации счетчика инспектор водоканала может попросить взглянуть на схему, так что вычертить нужно правильно.

Полная схема по всем правилам – работа серьезная и для знающего специалиста; к примеру – на большом рисунке схема водоснабжения частного дома с летней кухней, необходимая, чтобы проект был утвержден. Но для замены труб в квартире так утруждаться не нужно, достаточно, чтобы на схеме было ясно видно и понятно:

• Трубы горячей и холодной воды, их тип и диаметр просвета;
• Приборы учета;
• Аварийные клапаны и сливы;
• Запорная арматура;
• Точки разбора с указанием потребителей;
• Резервные ветви и устройства;
• Направление тока воды.

Чтобы все это было понятно не только себе, или себе спустя год, определенные правила при вычерчивании нужно соблюдать. Разберем на примерах, см. рис. Слева – более-менее сойдет, но с замечаниями, справа – неправильно:

Упрощенные схемы водоразбора с ОШИБКАМИ

• Схема справа выполнена в изометрии – для красоты, что ли? Пересечения труб ее запутывают, а представления о реальном расположении точек разбора она не дает: стиралка с бойлером выходят под полом;
• Там же слишком много стрелок-указателей тока там, где и так ясно, куда течет, что тоже запутывает схему;
• Там же – нечетко и не по правилам изображена запорная арматура с приборами учета;
• Там же – не указаны тип и диаметр труб;
• Там же – кто, где и когда видел, чтобы вода в бойлер подавалась сверху, а унитаз смывался через отлив?;
• Зато на схеме слева даже не специалисту ясно, что бойлер (6) – резервный. Замечание будет: «А где обратный клапан на горячую? Без него при прекращении подачи котел свою в горячий стояк погонит, если вентиль (10) не перекрыть». Но это уже по сути дела и с полным пониманием.

Правильная упрощенная схема водопровода в квартире

Пример произвольно, не по правилам оформления проектно-конструкторской документации, но совершенно понятно и без излишеств выполненной схемы водоразбора показан на следующем рисунке. Это еще и пример параллельного водоразбора; где гребенки, понятно.

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

• Минимально допустимое давление – 0,3 ат;
• Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат;
• Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат;
• Потеря напора в отборно-учетном узле – 0,25 ат;
• При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается;
• Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Пример расчета: второй этаж девятиэтажки; жильцы верхних этажей на воду не жалуются. Имеем не менее 4 ат напора. 11 единиц арматуры (5 тройников, 6 угольников, 1 вентиль) дают 1,65 ат потерь. Длина трубы от стояка до дальней стены кухни – 6,5 м, это еще 0,325 ат потерь. Всего, с отборно-учетным узлом, имеем 0,325+1,65+0,25=2,225 ат потерь. Многовато, нужно проверить давление манометром и, скорее всего, взять основную трубу 20-25 мм, или разводиться по параллельной схеме от гребенки, иначе в летнюю сушь можно остаться «сухим».

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

Нужно только иметь в виду, что на сей счет есть аж три СНиПа с одинаковым индексом: 2.04.01-85, 2.04.01-85(2000) и 2.04.01-85* «Актуализированная редакция СНиП 2.04.01-85 (Domestic water supply and drainage systems in buildings)». Правильный – СНиП последний.

Инструмент, материалы, демонтаж старого

Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.

Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.

Учет и контроль

Отборно-учетный узел состоит из запорного вентиля, фильтра грубой очистки, счетчика воды и обратного клапана. Собирается, как показано на рисунке. На каждом из приборов указывается направление тока воды для него, его обязательно нужно соблюдать при сборке.

Отборно-учетный узел водопровода в сборе

Узел собирают с гидроизоляцией соединений лентой ФУМ и так же подключают к стояку, перекрыв предварительно воду; перед подачей воды нужно не забыть перекрыть запорный вентиль. Это единственная операция, и кратковременная, требующая отключения подачи воды соседям по стояку.

Для холодной и горячей воды нужны отдельные узлы счетчиков. Крайне желательно, чтобы счетчики и рукояти вентилей были выделены цветом. Показания счетчиков должны быть ясно читаемы без каких-либо дополнительных операций (съем люка и т.п.), поэтому часто приходится заранее собирать часть цельного трубопровода, иногда довольно причудливой конфигурации, для подключения приборов учета к стояку. Помимо труб и паяльника для этого понадобятся переходные муфты с пластика на металл МРВ – муфта резьбовая внутренняя. Пластик же к узлам учета подключается при помощи МРН – муфт резьбовых наружных.

Счетчики продаются опломбированными, но это не значит, что можно сразу же звонить в водоканал и платить за воду по расходу. Заводская пломба для того (умельцами-то русская земля богата), чтобы никто не влез в счетчик и не подкрутил или не подпилил там что-нибудь. Заводскую пломбу нужно беречь; без нее счетчик считается негодным, как и без сертификата на него.

По установке водомеров нужно заявить в водоканал и вызвать его инспектора. Пользоваться водой до его прихода можно, инспектору не нужны нулевые показания, он запишет начальные, опломбирует своей пломбой счетчик и слив фильтра. Оплата за воду по расходу пойдет после регистрации приборов учета.

ГМС, аквастоп, фильтр

Хотя конструкция ГМС неразборная и не позволяет с ее помощью воровать воду, и опломбировке это устройство не подлежит, подключение ГМС до счетчика недопустимо: шламом может забиться турбинка счетчика. ГМС с колбовым фильтром подключают после приборов учета; фильтр – сразу после ГМС. Аквастоп можно подключить сразу после фильтра, но, если он электродинамический, магнитное поле ГМС может вызывать его ложное срабатывание, но относить аквастоп далеко от стояка смысла нет: на прорыв до него он не реагирует.

Монтаж трубопроводов

Итак, теперь делаем водопровод. Сборка труб уже описана, но монтаж всей системы тоже имеет особенности не строительного характера, как-то штробление стен, устройство каналов в стяжке. Последние должны проходить не дальше 150 мм от стены и не ближе 200 мм к мебели. Сантехприборы, естественно, перед началом прокладки труб снимаются.

Прежде всего нужно установить дуги – пластиковые планки с угольниками МРВ под смесители. Они крепятся к капитальной стене саморезами в дюбелях. При креплении нужно учесть толщину отделки: штукатурки и кафеля или другого декоративного покрытия.

Не имея большого строительного опыта, добиться расположения выходных патрубков заподлицо со стеной очень сложно. Лучше заранее сделать их ВЫСТУПАЮЩИМИ над отделанной стеной на половину ширины бортика декоративных колпаков смесителя: если колпаки нерегулируемые, их можно будет без особого труда довести на наждачном круге или вручную на наждачном бруске.

Следующий момент – сборка секций трубопроводов. Самый удобный способ – сборка на столе и укладка в штробы целиком. Но тогда возникает вопрос: как провести трубы через стены? С металлопластиком проблем нет, он весь на разъемных фитингах, а для паяных труб можно предложить два способа:

• С помощью переходников МРН/МРВ и металлопластиковых вставок. В квартире это достаточно надежно, а в углах над штробами можно сделать съемные лючки для ревизии и ремонта резьбовых соединений;
• Монтировать трубопроводы по месту. Для этого нужен компактный паяльник. Такой стоит дороже, и нужно работать в х/б перчатках, чтобы случайно не обжечься.

Далее, резка труб. Пилить нельзя, особенно металлопластик, надежных соединений не получится.

Обратите внимание! Резать нужно труборезом, причем для металлопластика и просто пластика труборезы совершенно разные

Четвертый момент – пайка. На одну пайку уходит 15 мм трубы. То есть, если между двумя фитингами ровно 1 м, отрезать нужно 1030 мм; если 0,6 м – 630 мм т.д.

Пятый момент – гибка металлопластиковых труб. Минимально допустимый радиус изгиба – 5 наружных диаметров трубы. Можно встретить рекомендации: мол, засунуть туда пружину, набить песка, и можно гнуть вообще на угол, а пружину вытащить и песок выковырять проволочным крючком. Ни в коем случае: покрытие трубы портится, остаточные напряжения в ней намного превышают допустимые, и металлопластиковая труба приобретает свойства очень плохой стальной проржавшей.

И, наконец, установка бойлера. Это – отдельный производственный цикл, и делается она после ввода водопровода в эксплуатацию. Патрубки под бойлер делаются заранее, но вентили на них (они обязательно нужны на обоих) перекрываются сразу после монтажа труб, и дополнительно патрубки заглушаются.

Видео

В сюжете - Обзор вариантов компоновки элементов водопровода

В сюжете - Пример смонтированного водопровода

Итог

Теперь вы знаете, как сделать водопровод своими руками. Подчеркнем – работа эта не их сложных или тяжелых, но небрежности и халтуры не терпит, по этой причине мы советуем перед началом работ проконсультироваться у мастера сантехника.
