Как установить полотенцесушитель в ванной

Услуги сантехника в Москве и Московской области

С недавних пор в нашем обиходе появился современный полотенцесушитель для ванной комнаты, и с каждым годом он становится более популярным, ведь все любят, когда при любых обстоятельствах их полотенца или одежда сухие. В этой статье мастер сантехник расскажет, как установить полотенцесушитель в ванной.

Критерии выбора полотенцесушителя для ванной

Услуги сантехника в Москве и Московской области

Долговечность сантехнического оборудования зависит от его первоначальных характеристик и соблюдения технологии монтажа. Немаловажную роль отыграет соответствие выбранной модели условиям эксплуатации.

При выборе полотенцесушителя особое внимание надо уделить принципу действия, материалу изготовления и конфигурации полотенцесушителя.
Обратите внимание! При выборе сантехнического оборудования особое внимание надо уделить принципу действия, материалу изготовления и конфигурации полотенцесушителя
Принцип действия и технические характеристики

Все модели «сушек полотенец» для ванной делятся на три вида:
Водяные агрегаты функционируют за счет циркуляции горячего теплоносителя. Подключение выполняется через систему отопления или водоснабжения. Основной плюс таких моделей – экономия энергии.

Недостаток водяного полотенцесушителя – сложность выполнения монтажа, если устройство изначально не включено в коммуникационную систему квартиры или дома.
Обратите внимание! При выборе водяной модели необходимо учитывать максимальное давление, допустимое для конкретного устройства
При выборе водяного полотенцесушителя надо учитывать напор в трубопроводе. В современных многоквартирных домах давление в системе ГВС составляет около 8-10 атмосфер, а в постройках старого фонда – 5-7 атмосфер. Большинство импортных моделей полотенцесушителей отличаются небольшим рабочим давлением, а толщина стенок трубы не превышает 1,25 мм. Срок службы устройства в условиях типовой многоэтажки – 1-2 года.

Выбор змеевика для частного дома достаточно обширен, так как давление в автономной системе отопления невелико.

Электрический полотенцесушитель функционирует автономно, независимо от работы других систем. Для работы понадобится бесперебойная подача электроэнергии.

Использование прибора целесообразно в следующих случаях:
  • Требуется быстрая установка без вмешательства в систему отопления или водоснабжения;
  • Монтаж «резервного» полотенцесушителя;
  • Необходимость размещения змеевика за пределами ванной комнаты – оптимально подойдет переносная электрическая модель сушки.
Чтобы избежать перерасхода энергии следует выбирать электрический полотенцесушитель по объему помещения. Оптимально, если на 1 кв. м приходится 140 Вт энергии – при таких условиях ванна прогревается до 22-24°. Если агрегат необходим на весенне-летний период, то подойдут маломощные модели из расчета 100 Вт на 1 кв. м.
Обратите внимание! Установить полотенцесушитель можно не только в ванной. Он уместен на кухне, в холле или коридоре. В качестве генератора тепла автономной сушки выступает нагреваемая жидкость (масло, антифриз) или кабель
Мощность «мокрых» моделей достигает 2 кВт, «сухих» приборов – 100-200 Вт.

Комбинированные полотенцесушители способны работать в двух режимах: от сети или от системы ГВС. Это наиболее практичный и эффективный вариант обогрева, но высокая стоимость универсального змеевика отпугивает многих покупателей.

Материал изготовления сантехнического устройства

Услуги сантехника в Москве и Московской области

В изготовлении змеевика полотенцесушителей обычно используют три металла:
  • Нержавеющую сталь;
  • Медь и латунь;
  • Черную сталь.
Приборы из нержавейки устойчивы к воздействию влаги, однако восприимчивы к примесям, содержащимся в воде. Со временем изнутри на стенках змеевика образуется осадок, ограничивающий путь водяного потока.

Выбирая полотенцесушитель из нержавеющей стали, предпочтение стоит отдать хромированным моделям с толщиной стенки от 2-х мм.

Радиаторы из латуни и меди отличаются высокой теплоотдачей, однако имеют ограниченный срок пользования. При покупке надо проверить паспорт изделия. В нем должно быть указано, что трубы изнутри гальванизированы и полотенцесушитель подходит для врезки к системе ГВС.

Черная сталь капризна к теплоносителю. Модели из такого материала рекомендованы к установке в автономной системе отопления, где исключены перепады давления. К центральной системе ГВС допустимо подключение змеевика с антикоррозийной внутренней защитой.
Обратите внимание! Различные металлы и сплавы по-разному реагируют на агрессивную среду. При выборе надо учитывать жесткость воды и способ подключения полотенцесушителя
Габариты и форма полотенцесушителя

Услуги сантехника в Москве и Московской области

Размер и конфигурация определяются исходя из месторасположения сушки, габаритов ванны и личных предпочтений. Кроме того, надо учесть способ врезки: боковая, диагональная, верхняя или нижняя.

Классические М- и П-образные формы доступны по цене и оптимально подходят для замены изношенных советских змеевиков. Радиаторы «лесенка», «фокстрот» и «модерн» более вместительны. Площадь позволяет разместить белье, как на стационарной сушке.
Обратите внимание! Выбирая форму и размер сушки, не стоит руководствоваться принципом: «купим тот, который поместиться». Полотенцесушитель должен сочетаться с дизайном ванной и не загромождать пространство
Подключение полотенцесушителя — ГВС или отопление

Перед тем, как установить водяной полотенцесушитель в ванной, необходимо определиться с методом его подключения.

Доступно два варианта:
  • Врезка в систему ГВС. Способ гарантирует круглогодичный обогрев. Прибор нагревается во время расходования горячей воды – за ночь полотенцесушитель остывает даже при непосредственном включении через стояк;
  • Врезка в отопительную систему. Вариант актуален при отсутствии централизованной сети горячего водоснабжения. Благодаря принудительной циркуляции теплоносителя змеевик круглые сутки остается теплым. Недостаток – функционирование сушки только в холодное время года.
При замене полотенцесушителя в многоквартирном доме с изменением способа его подключения, потребуется разработка проекта и утверждение его в ЖКХ. Оформление пакета документов займет около месяца.
Обратите внимание! Точки врезки водяного прибора в стояк отопления или ГВС можно скрыть за сооруженным из гипсокартона экраном или коробом
Общие требования к установке

Услуги сантехника в Москве и Московской области

Установка полотенцесушителя с «водяным» принципом действия выполняется с соблюдением ряда условий:

№1. Диаметр труб устройства должен соответствовать диаметру стояка, недопустимы сужения от установленных фитингов.

№2. Между отводами сушки необходимо предусмотреть перемычку. Байпас выполняет ряд задач:
  • Сохранение скорости циркуляции воды по всему стояку;
  • Разделение потоков теплоносителя позволяет сохранять тепло для последующих точек водозабора.
Веский плюс включения замыкающих участков, байпасов, заключается в возможности отключения полотенцесушителя для проведения ремонта без остановки работы системы в целом.

№3. Запрещена установка запорной арматуры на участке трубопровода до байпаса и непосредственно на перемычке.

Несоблюдение требования влечет за собой:
  • Замедление циркуляции воды по стояку и падение температуры теплоносителя;
  • Ухудшение напора в квартирах, расположенных по направлению подачи воды.
Замыкающие участки могут быть оборудованы привычными шаровыми вентилями на байпасе и магистрали подачи или более функциональными трехходовыми кранами, позволяющими направлять теплоноситель или в байпас, или в радиатор.

№4. Рекомендуемая высота размещения сушки для полотенец согласно СНиП – 120 см от пола.

№5. Предельные дистанции между отопительным прибором и облицовкой стен:
  • 3,5-4 см – если диаметр змеевика 2,5 см и меньше;
  • 5-7 см – при сечении труб более 2,5 см.
Если в монтажной схеме предусмотрен байпас, то на выходе и на входе прибора допустима установка отсечных шаровых кранов.
Обратите внимание! Использование байпаса в схеме отопления позволяет разделять общий поток теплоносителя на две части. Одна из частей поступает в батарею, другая поставляется следующим приборам, благодаря чему все радиаторы получают теплоноситель практически той же температуры, что и первый
Рекомендуемые и недопустимые схемы врезки

В основе работоспособности змеевика лежит принцип «гравитационного насоса». Грамотная врезка обеспечивает естественную циркуляцию и работоспособность радиатора. Разработка схемы монтажа водяного полотенцесушителя своими руками выполняется в соответствии с конструкцией конкретной модели и расположением стояка в ванной комнате.

Боковое и диагональное подключение

Для большинства приборов оптимальной считается врезка с подачей теплоносителя через верхний отвод и выпуском снизу. Это достигается при универсальных подсоединениях, схемы которых приведены ниже.

Услуги сантехника в Москве и Московской области
Обратите внимание! Боковое и диагональное подключение без сужения и смещения байпаса – равнозначные варианты. Схемы хорошо функционируют со змеевиками разных форм
Преимущества универсальной врезки:
  • Работоспособность не зависит от направления и скорости подачи воды в стояке;
  • После отключения циркуляции стравливание воздуха не требуется.
Универсальный вариант врезки позволяет располагать полотенцесушитель на любом, удобном для установке расстоянии от стояка.

Условия функционирования схемы:
  • Нижняя точка врезки размещается ниже патрубка подключения к радиатору, а верхняя врезка, соответственно, – выше верхнего отвода. Уклон подводящих труб – 2-3 см на один метр. Горизонтальное соединение допустимо для труб с сечением 32 мм, а также, если отдалённость до стояка менее 2-х м.
  • Подводящие трубы – без загибов и «горбов». В противном случае система завоздушивается и естественная циркуляция прекращается.
  • Оптимальный диаметр подводящих труб: ¾ дюйма стальные, 25 мм – полипропиленовые армированные.
  • Трубы желательно теплоизолировать. Это требование особо актуально при скрытом монтаже пластикового трубопровода.

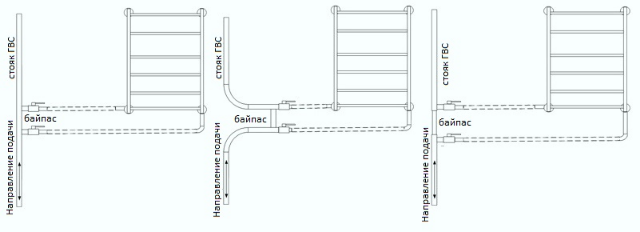

Вполне работоспособная схема боковой/диагональной врезки с зауженным байпасом. Сантехники прибегают к такому исполнению на ранее установленном полотенцесушителе, если нет необходимости полностью менять конструктив стояка.
Обратите внимание! Между подводами к прибору выполнено сужение перемычки на один размер диаметра. Вариант врезки подходит только при циркуляции воды в направлении сверху вниз
Смещение байпаса оправдано при желании сохранить старые подводы к стояку. При таком способе подключения не рекомендуется применять зауженную перемычку. Основное требование – верхняя подача теплоносителя.

Услуги сантехника в Москве и Московской области
Обратите внимание! Допуски и монтажные требования при врезке со смещенным байпасом такие же, как при боковом или диагональном подключении с ровной перемычкой
Некоторые модели сушек рассчитаны на нижнее подсоединение. Врезка выполняется по трем основным схемам.

Услуги сантехника в Москве и Московской области
Обратите внимание! Схемы работоспособны при любом направлении потока теплоносителя. При отключении воды система завоздушивается, поэтому на вертикальном коллекторе должен располагаться спускной кран. Как правило, он входит в комплект прибора
Требования к реализации нижнего подключения:
  • Нижний отвод обязан располагаться ниже полотенцесушителя;
  • Подводящие трубы желательно утеплить;
  • Верхний отвод стояка при использовании смещенного или зауженного байпаса размещается ниже точки подсоединения к прибору.
Оптимальный уклон – около 2 см на один метр трубы. Выполнение этого условия обеспечивает независимость схемы от направления водяного потока.

Возможные вынужденные варианты врезки

При боковом подключении допустимы некоторые отклонения от типовых рекомендуемых схем.

Услуги сантехника в Москве и Московской области
Разводка труб при необходимости нестандартного расположения подводки. Работа прибора одинаково эффективна при разном направлении теплоносителя

Основные условия врезки остаются неизменными. Разница в точках соединения полотенцесушителя со стояком, а так же в наличии вертикальных отрезков на входе и выходе прибора.

Альтернативный вариант боковой врезки представлен ниже. Верх полотенцесушителя находится над верхним отводом. После отключения воды потребуется стравливание воздуха из змеевика.

Услуги сантехника в Москве и Московской области
Схема подключения требует установки воздухоотводчика на приборе. Из-за конструктивной «ступени» при остановке подачи воды в системе образуется воздушная пробка

Несколько видоизменной может быть и нижняя врезка. Необходимость размещения труб от стояка на минимальной дистанции к полу вынуждает увеличивать обе восходящие подводки. При соблюдении всех требований нижнего подключения система работает без сбоев.

Услуги сантехника в Москве и Московской области
Требования к монтажным работам при врезке с удлиненными вертикальными участками нижней подводки не изменяются. Допустимо различное направление циркуляции воды

Неправильные схемы подключения

Неопытные мастера иногда не придерживаются рекомендованных схем. Как результат – сушка остается холодной при бесперебойной подаче горячего водоснабжения. Примеры возможных упущений отображены ниже.

Услуги сантехника в Москве и Московской области
Неверное исполнение боковой и нижней врезки приводит к остановке циркуляции воды в полотенцесушителе

В обеих вариантах прибор расположен ниже нижнего отвода от стояка. Опустившийся вниз теплоноситель охлаждается и оказывается в ловушке. Вода не выталкивается обратно, так как сверху есть давление потока теплоносителя.

Услуги сантехника в Москве и Московской области
Боковая врезка с образованием петли вверху. Схема реализуется мастерами с целью скрыть коммуникации за подвесным потолком

В образовавшемся «горбе» накапливается воздух. Со временем воздушная пробка перекрывает циркуляцию в радиаторе и полотенцесушитель охлаждается.

Вариант, представленный ниже, сочетает одновременно две ошибки. Схема заведомо не рабочая.

Услуги сантехника в Москве и Московской области
Комбинация нижнего и верхнего порога затрудняет естественную циркуляцию. Такое исполнение характерно, когда мастера пытаются скрыть верхний подвод за потолком, а нижний – в стяжке пола

Пошаговая установка водяного полотенцесушителя

Технология монтажа водяного полотенцесушителя своими руками одинакова для разных схем подключения. Поэтапный ход работ включает демонтаж изношенного прибора, подвод труб от стояка, установку кранов и крепление змеевика.

Подготовка инструментов и материалов

Комплект инструментов, необходимых для установки и замены полотенцесушителя, зависит от типа водопроводных труб в помещении. Для монтажа через полипропиленовые трубы понадобятся: шаровые краны; крепежные кронштейны; трубы из полипропилена; паяльник и нож для резки ПП-труб.

Стандартная комплектация полотенцесушителя включает:
  • Переходные уголки;
  • Силиконовые прокладки;
  • Запорные узлы;
  • Телескопические кронштейны;
  • Кран «Маевского».
В системе желательно использовать компоненты из одного металла во избежание появления электролитической коррозии.

Услуги сантехника в Москве и Московской области
Обратите внимание! Все соединения уплотняются прокладками, резьбовые разъемные узлы уплотняются сантехнической подмоткой
Демонтаж старого оборудования

Перед демонтажем устаревшего змеевика необходимо согласовать действия с домоуправляющей организацией. Отключение стояка от воды требует специального разрешения.

Последующие действия:
  • Если сушка для полотенец не является единым целым с горячей магистралью, то резьбовые соединения надо просто открутить.
  • Если прибор приварен к стояку, то его следует срезать болгаркой. Оставшейся части подвода трубы должно хватить для нарезки резьбы.
  • Отслужившее устройство снять с кронштейнов.
Вырез в стояке по высоте должен превышать расстояние между патрубками нового прибора на длину муфт и сгонов, необходимых для врезки байпасной перемычки
Обратите внимание! Размер демонтируемого участка нужно определить с максимальной точностью. Лучше немного “не дорезать”, а после “примерки” прибора к месту установки подогнать по факту
Установка байпаса и шаровых кранов

Крепление змеевика можно выполнить и без монтажа байпаса, но специалисты рекомендуют заранее предусмотреть перемычку. На концах полотенцесушителя устанавливаются шаровые краны. При необходимости, подачу теплоносителя в прибор получится перекрыть, тогда как по стояку беспрепятственно будет циркулировать вода.

Услуги сантехника в Москве и Московской области

Для установки кранов на отрезках труб нарезать новую резьбу, применяя плашку нужного диаметра. Если после демонтажа старого устройства резьба уцелела, то достаточно «прогнать» ее плашкой для улучшения соединения. На подготовленные трубы установить запорные краны.

Крепление змеевика полотенцесушителя

Порядок «навешивания» и подключения прибора следующий:
  • На стену нанести разметку под кронштейны – необходимо соблюдать горизонтальность размещения змеевика;
  • Подготовить отверстия и вставить в них дюбеля;
  • Кронштейны прикрутить к полотенцесушителю, приставить устройство к стене и зафиксировать шурупами. Важно придерживаться рекомендованной дистанции между радиатором и стеновой облицовкой;
  • Подсоединить агрегат к вентилям на перемычке посредством фитингов, соединения уплотнить льняной подмоткой.
Зависимо от типа подключения используются прямые или угловые резьбовые фитинги.

В завершении монтажа осмотреть герметичность стыков и плавно открыть краны для проверки работоспособности прибора. Никаких протеканий и капель быть не должно.

Особенности установки электрических моделей

В отличие от водяных моделей электрические сушки могут устанавливаться в любом месте, так как они не зависят от расположения труб отопления и горячего водоснабжения. В данном случае особое внимание следует уделить качеству электропроводки.

Требования к монтажу электрических полотенцесушителей:
  • Место установки выбирается с учетом уровня защиты прибора от влаги. Расстояние до ванной или умывальника – не менее 60 см.
  • Минимальная дистанция до пола – 20 см, до стены – 30 см, до поверхности предметов мебели – 75 см.
  • Нагревательное устройство нельзя размещать непосредственно под розеткой.
Подключение к электросети выполняется в соответствии с международным стандартом NFC-15-100.

Услуги сантехника в Москве и Московской области
Оптимальное месторасположение – зона №3. При монтаже в зоне №2 требуется защита прибора от брызг

Электропроводка под полотенцесушитель выполняется с соблюдением норм электробезопасности в помещениях с повышенной влажностью:
  • Подключение через трехжильный кабель с заземлением;
  • Допустима только скрытая электропроводка;
  • Розетка должна иметь резиновый уплотнитель и крышку, закрывающую отверстия контактов;
  • Для электросети применяются медные провода марок ВВГнг и ВВГнг-LS.
Обязательное условие установки и эксплуатации электрических приборов – использование УЗО, отключающего прибор при превышении рабочих характеристик тока.
Масляные полотенцесушители требуют жесткой фиксации, а кабельные можно устанавливать в любом положении.

Видео

В сюжете - Процесс монтажа водяного полотенцесушителя


Технология монтажа полотенцесушителя зависит от выбранной модели. Работоспособность водяного прибора определяется грамотно составленной и выполненной схемой врезки.

В продолжение темы посмотрите также наш обзор Ремонт полотенцесушителя
