Как установить водорозетку

Многие проекты современных ванных комнат или кухонь предусматривают большое число водопроводных линий, подходящих к ваннам, раковинам, водонагревателям и т.п. Вынесенные наружу, эти трубопроводы похожи на паутину, не только портящую внешний вид, но и «съедающие» немало свободного места, которого, зачастую, в этих помещениях и так не хватает.

Решить проблему можно просто – достаточно проложить все линии водоснабжения в стене. А своеобразными переходниками между спрятанными под штукатуркой трубами и сантехникой как раз и будут служить водорозетки. В статье мастер сантехник расскажет, как установить водорозетку.

Что это такое

Водорозетка  — это специально сконструированный фитинг, с помощью которого монтируются водопроводные трубы внутри квартиры или дома. Чаще всего они используются в ванной комнате и на кухне.

Всем известно, насколько сложная и разветвлённая сантехническая система в данных помещениях. К водонагревателю, раковине, ванной подводятся отдельные линии. Не добавляет эстетичности этой паутине из труб и краников наличие системы отопления, особенно если комната маленькая.

Решить проблему в этом случае можно, смонтировав ветку водоснабжения внутри стены. Такой способ называют ещё декоративной обводкой, поскольку все коммуникации скрыты от человеческого взгляда, не ухудшают внешний вид и не мешают. Тогда и понадобятся водорозетки, служащие своего рода переходником между спрятанным внутри трубопроводом и наружной сантехникой.

Особенности конструкции

Для монтажа современных систем водоснабжения часто применяются металлопластиковые трубы и фитинги. Этот материал не поддаётся коррозии, долговечен и прост в установке, а также в обслуживании. К таким системам подбираются соответствующие по назначению соединительные элементы: тройники, соединения под пресс и проч. Не менее популярны и полипропиленовые, поливинилхлоридные и прочие трубы, фитинги к ним также выпускаются в широком ассортименте.

Обратите внимание! Для водоснабжения применяют разные типы труб, фитинги для них бывают пластиковыми или металлическими

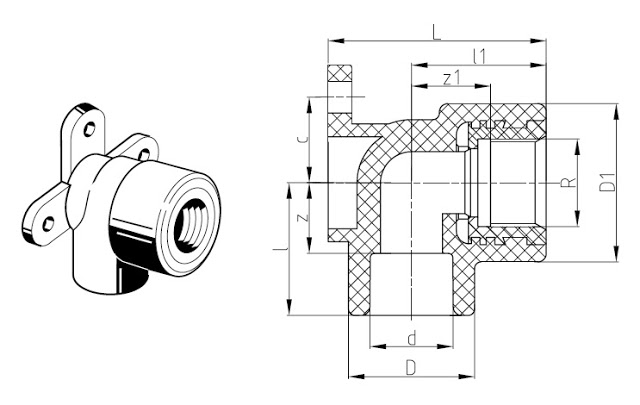

Что же касается водорозетки, то она выступает в качестве крепления выходов системы водопровода к стене и подключению их к кранам. Особенностью данного элемента является то, что в его конструкцию входят крепёжная планка и фитинг-переходник (розетка).

Изготавливается планка для крепления обычно из стали ввиду её более высокой прочности по сравнению с аналогичными образцами из металлопласта или пластика. На самой этой детали находится разъём в виде муфты. На одной её стороне имеется резьба для подсоединения шланга подачи воды или смесителя, а другой стороной она подключается к системе водоснабжения.

Разновидности

Классификация водорозеток производится на основе ряда критериев. Рассмотрим их несколько подробнее.

Сфера применения

По этому критерию водорозетки бывают:

• Для холодного водоснабжения;
• Для подачи горячей воды;
• Для отопления.

Последние два типа водорозеток во многом схожи. Характеризуются они высоким коэффициентом прочности, а в качестве сырья для изготовления таких фитингов металлопластиковой трубы используется полимер, выдерживающий высокую температуру и способный противостоять её значительным перепадам.

Иное дело с системами холодного водоснабжения. Производяца они из пластической массы, не  теряющей свои прочностные свойства при температуре, не превышающей +30°С.

Материал изготовления

Водорозетки производятся из:

• Оцинкованного чугуна;
• Латуни  и бронзы;
• Нержавеющей стали.

Обратите внимание! Водорозетки производятся из стали, латуни, бронзы, ПВХ, полипропилена, а также могут быть комбинированными

Кроме того, достижения в сфере полимерных технологий создали предпосылки для выпуска подобных элементов из ПВХ или полипропилена. Об этом было сказано выше.

Конфигурация и форма разъёмов

По этому критерию водорозетки бывают следующих видов:

• С короткой или длинной планкой для крепления;
• С тремя и с двумя отверстиями для крепления;
• Одинарные и двойные.

Как соединяются трубы

Для армированных металлом труб наиболее часто эта процедура выполняется с помощью фитинга, конструкция которого включает  цангу для металлопластиковых труб. Этот элемент представляет собой специфическую разрезную втулку, обладающую пружинящим свойством. Его удобно использовать при соединении изделий цилиндрической формы.

Размеры фитингов подбираются так, чтобы лепестки цанги, вставленной в металлопластиковую трубу, надавливали на её внутреннюю поверхность и плотно прижимали наружную сторону трубного элемента создаваемой ветки инженерной коммуникации к патрону данной детали. Описанный  принцип действия стал причиной того, что соединительный элемент такого типа называют ещё и зажимным. По сути, он служит в качестве некоего переходника в трубопроводах разного предназначения для организации разъёмного соединения труб как с идентичным, так и с отличающимся сечением. Изготовление цанг для металлопластиковых труб осуществляется из латуни ГОСТ 15527-70.

В целом, разъёмные фитинги бывают следующих видов:

• Евроконус для соединения металлопластиковых труб;
• Тройник (три цанги, две цанги — штуцер, две цанги – гайка);
• Крестовина;
• Обжимной фитинг. Использовать такую деталь можно для соединения не только металлопластиковых, но и стальных, а также чугунных трубных изделий. Установка фитинга обжимного для металлопластиковых труб не требует опыта работы или особых навыков;
• Переходники (цанга – цанга, цанга – штуцер, цанга – гайка);
• Уголок (цанга – гайка, цанга – штуцер, цанга – цанга);
• Пуш фитинги для соединения металлопластиковых труб.

Необходимо отметить, что цанговое соединение  требует периодической (примерно раз в полгода) проверки на герметичность. Рассматриваемые трубные изделия соединяются также неразъёмно. Делается это обычно с применением фитингов под пресс для металлопластиковых труб.

Что касается труб из ПП или ПВХ, то они чаще всего соединяются при помощи пайки. Водорозетки крепятся таким же образом — путем нагрева паяльником и стыковки деталей в горячем виде. Такое соединение является  неразъемным. Разборное же можно получить путем использования латунных или стальных пресс-фитингов.

Схема разводок для ванной и санузла

При выполнении сантехнических работ в этих помещениях могут использоваться 3 метода разводки трубопроводов.

Последовательная система соединений

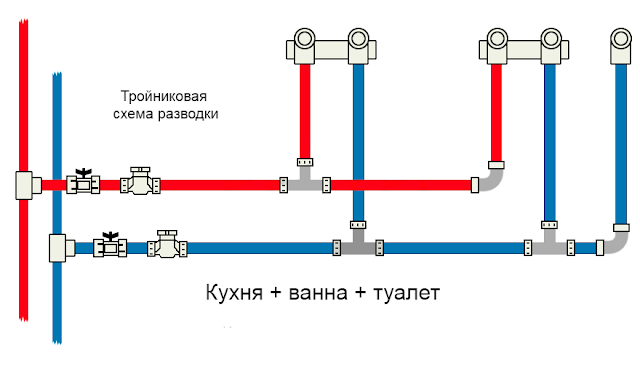

Данный вариант предусматривает подключение каждого сантехприбора к магистральной трубе с помощью отдельного тройника. Актуален он для ванн, в которых находится минимальное количество объектов (смеситель, стиральная машина). Реализовывать последовательную схему можно уже по завершению в помещении отделочных работ путём открытой укладки. Процесс сборки выглядит достаточно просто: труба прокладывается от объекта  к объекту, а из тройника одновременно выводится подводящий элемент.

Плюс такого варианта – минимальные финансовые затраты. Но при этом следует учитывать, что по причине недостаточного напора система может работать с перебоями.

Разводка с проходными розетками

Здесь методика аналогична, только используются розетки, а не тройники. Наибольшее распространение такая схема получила в частных домах, поскольку она предполагает прокладку труб большой длины. Здесь необходимо знать, что для обеспечения необходимого напора потребуется установить дополнительный насос.

Коллекторная система

Этот практичный и надёжный  вариант предполагает подключение к центральной трубе каждого объекта через подводящую пару. Коллектор для труб позволяет отключать или регулировать подачу воды к отдельно взятому сантехприбору. Помещают коллектор вместе с регулирующими устройствами в специальном шкафу. Такое техническое решение обладает следующим преимуществом: если выйдет из строя один из объектов (смеситель, стиральная машина), полностью отключать от водоснабжения ванну нет необходимости – достаточно просто выключить соответствующий запорный кран.

Монтаж водорозеток

Для проведения этой операции разработаны следующие способы:

• Скрытый (потайной) на анкерные дюбели.
• Потайной на цементно-песчаный раствор;
• Скрытый на монтажную пену;
• Поверхностный монтажной планкой;
• Поверхностный анкерными дюбелями.

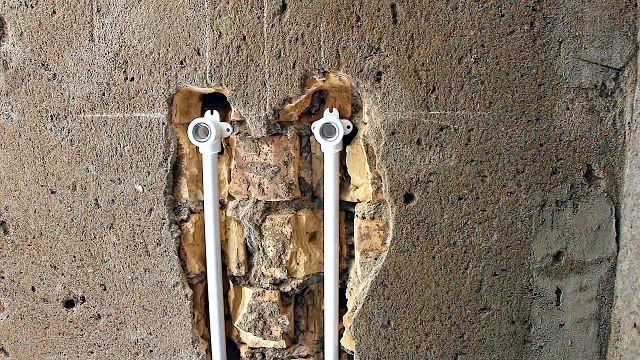

В первых трёх случаях водорозетка устанавливается в штробу, которая была создана для самой трубы. Таким образом, из стены выступает лишь верхняя часть детали с резьбовым соединением. При реализации данного способа особые требования предъявляются к  размерам фитингов для металлопластиковых труб. Обусловлено это тем, чтобы между дном штробы и водорозеткой было определённое расстояние. Подгонку данного параметра выполняют с помощью клиньев – самодельных деревянных подставок. Между тем, при потайном способе допускается использование водорозеток любой конфигурации.

Крепление анкерными дюбелями производится  такой последовательности:

• Водорозетка подключается к трубе;
• Приложив этот фитинг ко дну штробы, отметьте места креплений;
• Просверлите отверстия, диаметр которых должен совпадать со значением данного параметра анкера и глубиной на 3 мм превышающей длину этого крепежа;
• Приложите водорозетку к стене, совместите её установочные места с отверстиями;
• Вставьте анкерные гвозди, после чего забейте их молотком.

Обратите внимание! По причине наличия блуждающих токов, выполнять скрытый монтаж металлических водорозеток не рекомендуется. Для этого выбирайте такие фитинги, изготовленные из полипропилена или поливинилхлорида

Вышеописанная последовательность действий выполняется при обоих видах монтажа анкерными дюбелями – скрытом и поверхностном.

Скрытую установку водорозетки на монтажную пену производите так:

• Очистите дно штробы;
• Определите размер деревянной прокладки. Её толщина не должна быть больше 1 миллиметра;
• Подключите водорозетку к трубе;
• Дно штробы увлажните и нанесите слой монтажной пены толщиной 1 см по  размеру фитинга:
• Вставьте прокладку и плотно прижмите;
• Нанесите такой же слой монтажной пены уже на прокладку, прижмите к ней водорозетку и зафиксируйте в прижатом состоянии. Излишки пены срезаются через час.

Монтаж на цементно-песчаную смесь начинайте с подключения водорозетки  к трубе. Затем отрегулируйте расстояние между этим фитингом и дном штробы. Потом надёжно закрепите водорозетку. Лучше всего делать это путём вставки деревянного или металлического прута враспор между этой деталью и, например, противоположной стеной. Сделав это, замажьте раствором фитинг и щели. Уберите через два дня распорку, затрите поверхность и зашлифуйте её. Цементно-песчаная смесь с водой готовится в пропорции 3:1. Она не должна выливаться из штробы.

Видео

В сюжете - Как установить планки с водорозетками

В сюжете - На какую глубину выводить водорозетки

В сюжете - Как выставить водорозетки после пайки

Наибольшей популярностью среди потребителей являются водорозетки, изготовленные компаниями Рехау, Валтрекс, Виега. Продукция данных компаний отличается прочностью, герметичностью и полным соответствием заявленных размеров.

В продолжение темы посмотрите также наш обзор Наращивание ванны полкой из плитки
