Схемы подключения термостата к газовому котлу

Услуги сантехника в Москве и Московской области

Любой владелец газового котла желает, чтобы его устройство расходовало меньше топлива. Этого можно достичь с помощью подключения термостата к газовому котлу. Данное устройство способно автоматически регулировать температурный режим в помещении и осуществлять включение только тогда, когда воздух начинает остывать. В статье мастер сантехник расскажет, как принципы подключения термостата к газовому котлу.

Преимущества использования термостата в отоплении

Услуги сантехника в Москве и Московской области

Газовое отопление уже само по себе является благом и существенно увеличивает качество быта. Но упрощение управлением газовым отопительным оборудованием вопрос не менее актуальный.

Настройка и управление работой газового котла может проводиться двумя способами – вручную или с помощью термостата, который автоматически обеспечит стабильный температурный режим.

Ручная регулировка помогает установить определенную температуру теплоносителя в системе – при повышении температуры до заданных значений котел выключается, при снижении – включается. В результате температура в доме поддерживается на определенном уровне.

Но с изменением температуры на улице установленный режим оказывается некорректным и приходится вручную перепрограммировать отопительное устройство. Такие манипуляции осуществляются на протяжении всего отопительного сезона, а это неудобно.

Кроме того, ручная регулировка означает работу газового котла в режиме постоянных включений-выключений, с периодом рабочего цикла длительностью около 10 минут. Это не лучшим образом влияет на продолжительность работы котла.

Услуги сантехника в Москве и Московской области

Еще в системе с ручной регулировкой, независимо от работы функции обогрева, обеспечивается постоянная циркуляция теплоносителя с помощью насосного оборудования, а значит, расходуется лишняя электроэнергия.

Автоматическая регулировка, в отличие от ручного управления, отключает циркуляционный насос. Реагируя на температуру воздуха в помещении, а не теплоносителя в отопительном контуре, термостат для котла отопления поддерживает стабильную температуру в комнате.

В результате микроклимат в доме значительно улучшается, частота включений котла снижается, а значит, увеличивается его срок службы.

Использование термостата дает и другие преимущества:
  • Устройство устанавливает оптимальный/экономный температурный режим в зависимости от времени суток;
  • Решает проблемы тактования газового котла – частого включения и выключения;
  • Экономия энергии, при использовании автоматического терморегулятора достигает 30%, но даже самый дешевый программатор обеспечивает экономию не менее 15%;
  • Облегчает эксплуатацию и повышает надежность отопительной системы.
Это лишь часть очевидных преимуществ, общих для всех типов терморегуляторов. Достоинства отдельных моделей можно более подробно изучить непосредственно перед приобретением.

Типы терморегуляторов для газовых котлов

Услуги сантехника в Москве и Московской области

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.
Обратите внимание! Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее
Выбор термостата для подключения к газовой системе отопления осуществляется с учетом таких основных критериев:
  • Функциональность;
  • Точность регулировки;
  • Стоимость терморегулятора;
  • Простота использования и монтажа.
По функциональности различают:
  • Простые термостаты — помогают поддерживать заданную температуру в доме;
  • Беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
  • Программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
  • С функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам;
  • С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в системе «теплый пол»;
  • С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.
Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.
Обратите внимание! Существуют модели Wi-Fi термостатов с голосовым управлением. Такие комнатные регуляторы поддерживают несколько иностранных языков, могут управляться с помощью смартфона. Во время отключения электричества срабатывает функция включения памяти, которая сохраняет настройки программатора
Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Как выбрать термостат для газового котла

Выбирать термостат следует с набором опций, которые наверняка будут использоваться. Не стоит переплачивать за устройство с большим количеством всевозможных функций, многими из которых Вы пользоваться не будете.

Чтобы правильно выбрать нужную модель термостата для газового котла, переверните его и внимательно изучите обратную сторону. А именно - схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Услуги сантехника в Москве и Московской области

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухим контактом, и напряжение туда никогда не попадет.

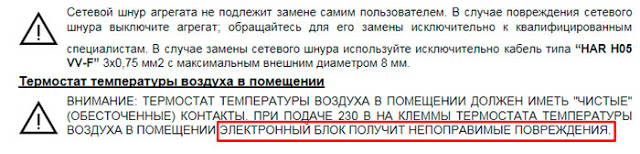

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Услуги сантехника в Москве и Московской области

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Установка и подключение термостата

Услуги сантехника в Москве и Московской области

От правильности размещения датчика зависит эффективность работы системы отопления. Есть определенные рекомендации по установке, которые следует соблюдать:
  • Необходимо устанавливать термодатчик над полом на расстоянии 1,5 м.
  • Прикреплять устройство следует к внутренней перегородке, так как наружные стены дома холоднее.
  • Термодатчик не нужно прятать за чем-либо, возле него должен свободно циркулировать воздух. Также нельзя устанавливать его в зоне действия сквозняков.
  • На датчик не должны попадать прямые солнечные лучи, его нельзя размещать около радиаторов или кондиционера.
Правильное расположение программатора избавит от ошибок в работе и позволит регулировать температуру в помещении максимально корректно.
Обратите внимание! На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства
Схема подключения термостата к газовому котлу зависит от модели агрегата. Чтобы подключить устройство, следует разобраться в схеме газового прибора. Она должна находиться в технической документации. На схеме есть обозначение «Комнатный термостат» (или другое – в зависимости от модели), куда можно подводить данное устройство. Подключение производят с помощью клемм на агрегате в указанных точках.

Куда и где подключать провода на газовом котле

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

Услуги сантехника в Москве и Московской области

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм². Длина кабеля до места установки термостата не должна превышать 50 метров.

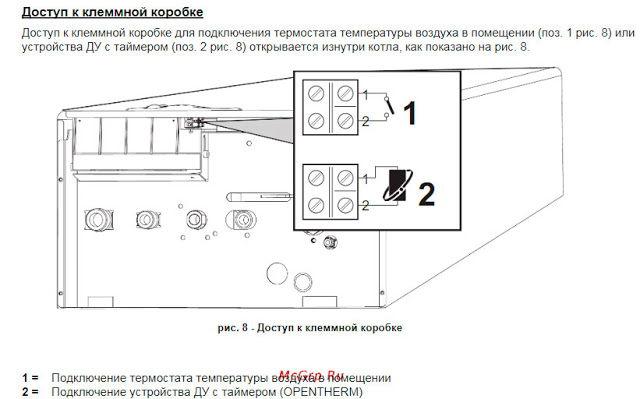

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Услуги сантехника в Москве и Московской области

Однако иногда производители их выносят за пределы платы.

Услуги сантехника в Москве и Московской области

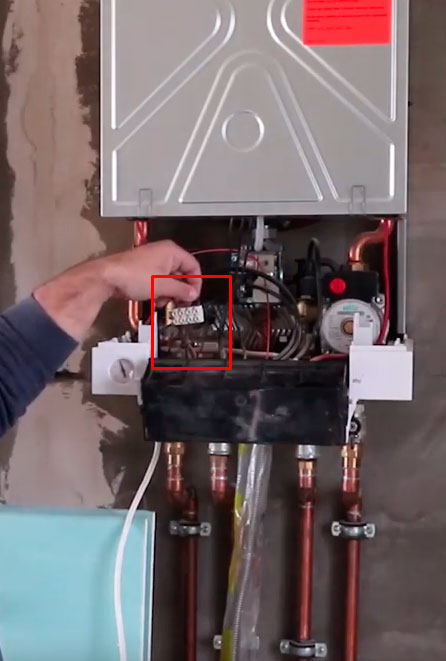

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

Услуги сантехника в Москве и Московской области

В итоге все начинало работать как надо, только при обратном подключении.

Услуги сантехника в Москве и Московской области

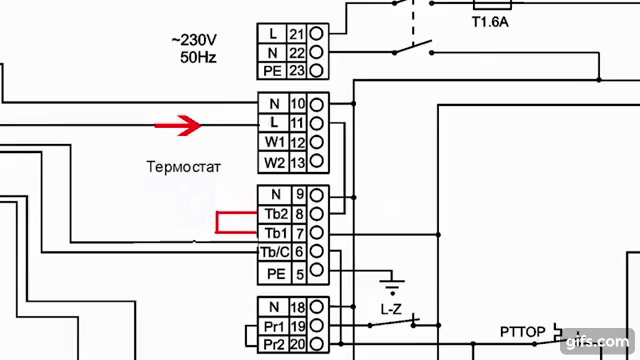

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

Услуги сантехника в Москве и Московской области

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Услуги сантехника в Москве и Московской области

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

Услуги сантехника в Москве и Московской области
Baxi

Услуги сантехника в Москве и Московской области
Bosch

Услуги сантехника в Москве и Московской области
Electrolux

Услуги сантехника в Москве и Московской области
Vaillant

Услуги сантехника в Москве и Московской области
Junkers

Услуги сантехника в Москве и Московской области
Buderus

Услуги сантехника в Москве и Московской области
Viessman

Услуги сантехника в Москве и Московской области
Ferroli

Услуги сантехника в Москве и Московской области
Atron

Услуги сантехника в Москве и Московской области
Альфа Калор

Услуги сантехника в Москве и Московской области
Immergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут - ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.
Обратите внимание! На работу горелки в режиме горячего водоснабжения термостат не влияет
На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

Услуги сантехника в Москве и Московской области

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для электрических теплых полов это играет существенную роль в вопросе безопасности эксплуатации. Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

После подключения следует произвести настройку и проверить, правильно ли работает термостат.

Подключение механического термостата

Услуги сантехника в Москве и Московской области

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией, на него даже не придется подавать напряжение 220В.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

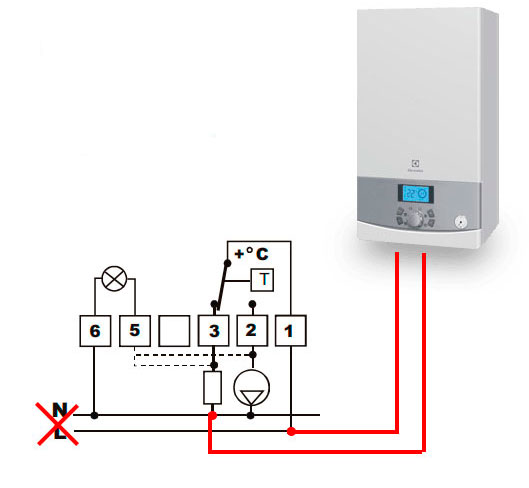

Вот "обычная" схема подключения механического термостата Termec Emmeti.

Услуги сантехника в Москве и Московской области

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Услуги сантехника в Москве и Московской области

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Монтаж электронного терморегулятора

Услуги сантехника в Москве и Московской области

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат

Услуги сантехника в Москве и Московской области

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Терморегулятор для коллектора водяных полов

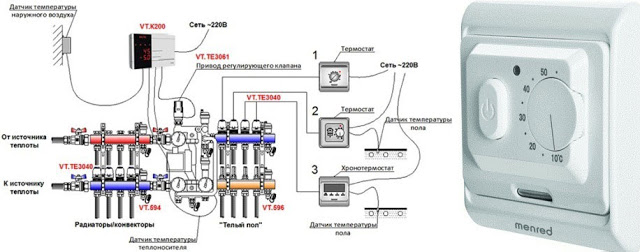

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

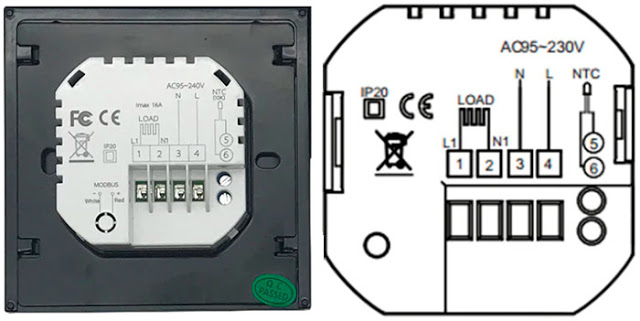

Обратная сторона такого устройства выглядит следующим образом.

Услуги сантехника в Москве и Московской области

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

Услуги сантехника в Москве и Московской области

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно. Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор для теплых полов на 220В для работы с газовым котлом?

Услуги сантехника в Москве и Московской области

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Услуги сантехника в Москве и Московской области

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

Услуги сантехника в Москве и Московской области

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Услуги сантехника в Москве и Московской области

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Услуги сантехника в Москве и Московской области

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия. Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Услуги сантехника в Москве и Московской области

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Какую температуру выставлять

Услуги сантехника в Москве и Московской области

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя. Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Услуги сантехника в Москве и Московской области

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.какую температуру нужно выставить на газовом котле при работе с термостатом

Услуги сантехника в Москве и Московской области

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:
  • Во-первых, котел меньше тактуя, быстрее прогревает системуменьшее время тактования котла при использовании термостата;
  • Во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше;
  • Да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С.
Рекомендации по эксплуатации

Услуги сантехника в Москве и Московской области

Чтобы отопительная система работала экономно и создавала максимальный комфорт в доме, следует принять во внимание следующие рекомендации:
  • Если длительный период все домочадцы находятся на работе или на учебе, на это время можно запрограммировать экономичный режим работы;
  • Надолго уезжая из дома, необходимо установить подогрев на минимум и поставить новые батарейки;
  • Лучше менять батарейки в программаторе на новые заранее, не дожидаясь, когда они полностью разрядятся;
  • Желательно подключить к термостату и газовому котлу стабилизатор напряжения.
Терморегулятор – это полезное устройство, которое сэкономит деньги и создаст в доме комфорт и уют. Он облегчит управление газовым котлом и продлит его срок службы.
