Современные сварочные агрегаты стали меньше и легче, некоторые модели можно даже повесить на плечо и забрать на высоту, чтобы произвести сварочные работы. Но эти утверждения справедливы относительно маломощных инверторов, которые приобретаются начинающими или домашними сварщиками. А что делать, если к месту сварки нужно доставить баллон с защитным газом, шланг горелку, провода, маску, запас сварочной проволоки, других расходных материалов. Для этого пригодится тележка для полуавтомата. На ней удобно размещается все, что необходимо для работы. В статье мастер сантехник расскажет, как сделать тележку для сварочного аппарата.

Характеристики и требования

Назначение такого оборудования- обеспечить мобильность и удобство работы сварщика, сократить потери времени на подготовку к сварке, перетаскивание десятков килограммов аппаратуры, инструмента, материалов. С помощью тележки создается полноценный передвижной сварочный пост, на котором размещено все, что нужно для выполнения сварочного шва в любом месте цеха, мастерской или стройплощадки.

Основные характеристики таких тележек следующие:

Грузоподъемность. Конструкция должна выдержать вес сварочного аппарата, баллона, шланга, проводов, расходных материалов, вспомогательного инструмента. В сумме легко набирается центнер, а то и больше.
Устойчивость. Устройство тележки должно исключать ее опрокидывание, даже если заденет проходящий мимо помощник или сварщик сильно потянет за шланг.
Вместительность. Кроме сварочного аппарата и газового баллона, в удобных лотках, ящиках или на подвесах требуется разместить большое количество крупно- и мелкогабаритных предметов. Они не должны раскачиваться или выпадать во время движения.
Габариты и маневренность. Тележка для сварочного полуавтомата с баллоном должна занимать мало места, габариты транспортного средства должны позволять ему проезжать в проходах до 70 см и поворачивать практически под прямым углом.

Кроме того, устройство должно иметь легкий ход и удобную рукоятку.

Варианты исполнения

Тележку для полуавтомата можно изготовить самостоятельно. Для этого потребуется подготовить ряд инструментов, изучить чертежи и поэтапный план изготовления. Первым делом нужно найти чертёж, в соответствии с которым будет изготавливаться самоделка.

Существует немало вариантов исполнения тележек для полуавтоматических сварочных аппаратов.

Часть из них предназначена для перевозки только аппарата, но и все остальные предметы, необходимые для сварки.

Двухколесные варианты, изготовленные на основе тележки для перевозки баллонов, отличаются наибольшей грузоподъемностью и маневренностью, благодаря большому объему газовых баллоном они обеспечивают большую автономность. Они отличаются также большей маневренностью и проходимостью.

Трех- и четырехколесные образцы способны двигаться только по ровному полу или асфальту, даже 10-сантиметровый ухаб или высокая ступенька может стать для них труднопреодолимой преградой. Для повышения маневренности переднее колесо (или колеса) делают поворотными. Основное преимущество таких конструкций- их высокая устойчивость, удобство работы и доступа к содержимому.

Особенности двухколесной конструкции

Площадка, поддерживающая баллон снизу, сделана таким образом, что превращается в подставку и опору для всей конструкции, когда баллон ставят вертикально. Она же выполняет роль надежного тормоза.

Двухколесная тележка для перевозки полуавтомата имеет два положения:

Рабочее, когда основание стоит на земле;
Транспортное, когда баллон наклонен, основание отрывается от земли, конструкция может катиться на колесах.

На раму в удобном месте навешивается кронштейн для крепления полуавтомата

Кронштейн для полуавтомата приваривается к ручке. Поскольку при транспортировке тележка наклоняется на угол до 45 градусов, аппарат крепят к кронштейну ремнями

К ручке приваривают дополнительные кронштейны для ящиков с инструментом и оборудованием, подвесы для смотанных проводов и другие детали.

Трех- и четырехколесная модель

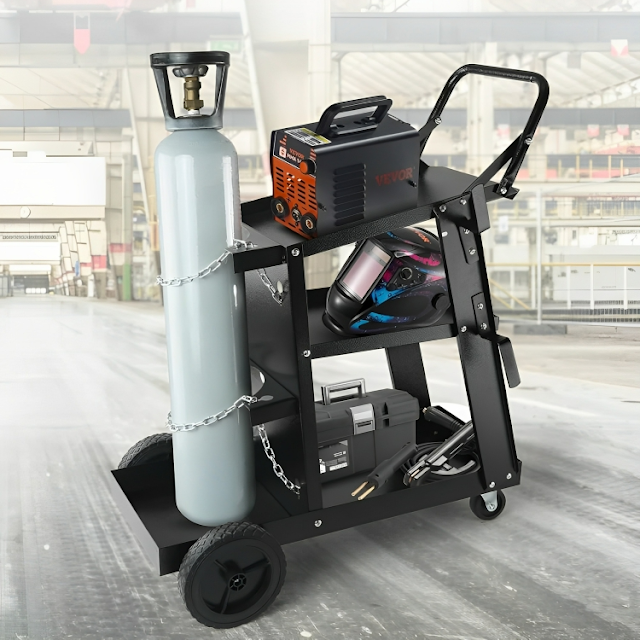

Трехколесная тележка для полуавтомата с креплением для баллона намного удобнее в работе, чем двухколесная. Обеспечивается свободный доступ к аппарату, другому оборудованию и сварочным материалам, их не надо крепить на время перевозки.

Вместимость ее существенно выше, чем у двухколесной версии. Есть возможность смонтировать выдвижные ящики, дополнительные полки, шкафчики, съемные контейнеры и многое другое.

На таком устройстве можно перевезти все необходимое для работы в дальний угол цеха и не возвращаться за каждой понадобившейся мелочью. Удобная ручка позволяет как тянуть устройство за собой, так и толкать его вперед. Поворотные колеса обеспечивают достаточную маневренность.

Что стоит предусмотреть при изготовлении конструкции

Большинство мастеров изготавливают такую тележку из подручных средств. Но это не значит, что тележка не должна соответствовать ряду требований. Как правило, в этот список входит:

Сечение труб должно быть не менее 40х20, а толщина стенки не менее 1 мм;
Толщина стенок уголка должна быть не менее 1 мм;
Толщина листового металла должна быть не менее 1,5 мм;
Полки стола, а также дополнительное оснащение изготавливается из рифлёного алюминия, либо листа стали и фанеры. При этом сверху должно быть резиновое покрытие. При этом важно помнить, что толщина алюминиевого листа должна быть не менее 2 мм, а толщина фанеры не менее 5 мм;
Также пользователь должен сразу обозначить количество транспортируемых баллонов, ведь от этого напрямую зависит размер тележки;
Оснащение крепкими креплениями в виде хомутов;
Диаметр колёс не должен быть менее 20 см, и они должны быть оснащены шинами из литой резины. Размер ступицы должен быть не менее 18 мм;
Если тележка оснащается 4 колёсами, то одна пара должна быть поворотного типа. Это обеспечит маневренность тележки;
Полка под инвертором должна изготавливаться из плотного материала, это поможет предотвратить падение мелких и посторонних предметов.

Многие пользователи приспосабливают к таким тележкам дополнительные ящики и полки для установки дополнительных конструкций.

Необходимые инструменты и материалы

Что потребуется:

Профильная труба;
Надежные колесики;
Длинные болты с гайками;
Рифленый листовой алюминий;
Два колеса от тележек;
Сварочный аппарат;;
Тиски;
Болгарка;
Дрель;
Рулетка;
Маркер.

Процесс изготовления тележки для полуавтомата

После подготовки всех необходимых материалов можно приступить к процессу сборки. Для удобства стоит разобрать каждый шаг более подробно:

Шаг №1. На первом этапе осуществляется сборка основания. Для этого нарезаются все необходимые для сборки основания элементы. Важно, чтобы всё делалось под конкретный баллон и оборудование.
Шаг №2. К получившемуся основанию привариваются оси для будущих колес. Для этого используются длинные болты, которые в последующем привариваются к раме. Стоит помнить, что колёса должны быть достаточного диаметра, не менее 20 мм. Это нужно для того, чтоб тележка легко передвигалась по земле.
Шаг №3. Для того, чтоб баллон крепился к конструкции, нужно сварить из трубы вилку. В дальнейшем баллон будет крепиться при помощи плотных хомутов.
Шаг №4. На этом этапе из труб свариваются все необходимые полочки. В качестве обшивки лучше всего использовать рифленый алюминий, который не только имеет высокие показатели прочности, но и отличный внешний вид.
Шаг №5. При помощи тисков арматура сгибается в дуги, которые в дальнейшем будут использоваться для укрепления полок.
Шаг №6. На оси ставятся колёса, при необходимости можно оснащать конструкцию маневренными колесиками, которые будут поворачиваться на 360 градусов. Лучше всего использовать колёса, как для садовых тележек.

По окончанию сборки можно покрасить тележку и придать ей более эстетичный внешний вид.
