Одним из оптимальных и эффективных решений для борьбы с частым подтоплением цокольных помещений является использование дренажных насосов. Для повышения комфорта эксплуатации насосного оборудования в дополнение к нему устанавливается автоматика для насоса. Задачей данных устройств является включение и выключение оборудования без участия человека, то есть, в автоматическом режиме. В статье мастер сантехник рассмотрит особенности использования автоматики для дренажных насосов.

Зачем автоматизировать работу дренажных насосов

Надёжное водоснабжение – неотъемлемая часть жилого дома, общественного здания, производственного помещения. Но вопросы водоотведения важны не меньше.

Чтобы поддерживать надлежащий уровень комфорта на объекте и повысить долговечность строительных конструкций, необходимо выполнять аварийную откачку воды, а также в любых условиях обеспечивать работоспособность системы дренажа и канализации, не допуская подтоплений и переливов.

Именно для этого трудятся «бойцы невидимого фронта» – фекальные и дренажные насосы, которые самостоятельно работают где-то на приусадебном участке или в недрах подсобных помещений. Автоматика для дренажного насоса делает оборудование по-настоящему практичным и максимально эффективным.

Особенности применения оборудования

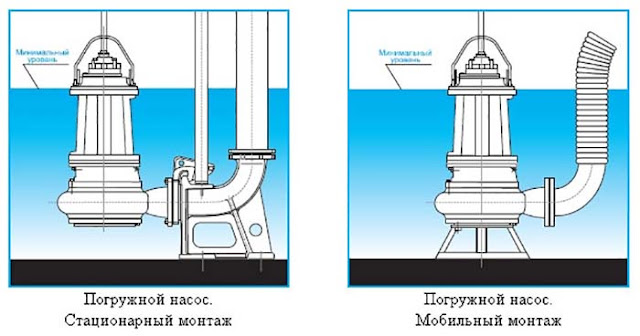

Дренажный насос ещё называют «насосом для грязной воды», так как он может перекачивать жидкости, содержащие большое количество твёрдых частиц. В поверхностном или погружном исполнении это оборудование незаменимо для перекачки воды из резервуаров, которые нуждаются в поддержании «уровня»: котлованов, приямков, аккумулирующих ёмкостей, коллекторов, крупных сточных труб, сливных ям и т.д.

Такие приборы помогут защитить уязвимые помещения, которые периодически подвергаются затоплению (подвалы, погреба, цокольные этажи).

Также дренажные насосы применяют для обслуживания (чистить, отводить лишнюю воду) искусственных водоёмов с грунтовым дном, они позволяют без проблем качать воду для полива сельхозугодий из естественных источников – рек и озёр.

Обратите внимание! Способность нагнетать и транспортировать жидкости с механическими включениями вовсе не означает, что дренажный насос не будет качать чистую воду. Нередко его используют для заполнения накопительных ёмкостей, например при реализации двухступенчатой автономной системы водоснабжения коттеджа

Основные функции автоматики

Главная задача автоматики для дренажных насосов – включать и отключать насос при достижении заданных условий, благодаря чему появляется возможность не просто принудительно осушать и набирать ёмкости, а поддерживать необходимый безопасный уровень жидкости без участия домовладельца.

Насосы – дорогостоящие устройства. Они «не любят» работать без воды, которая, будучи перекачиваемой рабочей средой, также играет немаловажную роль в смазке некоторых движущиеся частей и охлаждении оборудования.

Сухой ход для дренажного насоса так же вреден, как и для любого другого прибора. Практика показывает, что невозможно быть на сто процентов уверенным, что этого не случится, даже если уровень в источнике/резервуаре активно восполняется. Избежать таких ситуаций позволяет автоматика, которая в нужный момент отключает питание.

Автоматика для дренажного насоса – не просто выключатель.

Её нужно рассматривать как сложное многокомпонентное устройство, так называемый «пульт управления», который помимо прочего защищает силовое оборудование от:

Короткого замыкания;
Перепада напряжения (от повышенного и слишком низкого);
Тока утечки (в том числе человека от поражения током);
Обрывов фазного провода и перекоса фаз (для устройств на 380 вольт);
Повышения силы тока (при заклинивании рабочих колёс);
Подгорания/залипания контактов и клемм.

В продаже имеются полностью готовые пульты, к которым нужно только подсоединить необходимые датчики и произвести программирование.

При наличии опыта можно и самим на DIN-рейке отдельного щитка собрать функциональный управляющий блок.

Обратите внимание! Устройства, контролирующие работу дренажных насосов, позволяют включать/выключать и другие электрозависимые приборы, например ТЭНы, а также при помощи звукового зуммера или лампы сигнализировать о состоянии оборудования и аварийных ситуациях

Как автоматизировать работу дренажного насоса

Управление дренажным насосным оборудованием всегда осуществляется по изменению уровня жидкости. Есть несколько вариантов устройств, но все они функционируют путём подачи или отключения питания (цепь разрывается или замыкается). Рассмотрим самые распространённые решения для дренажных приборов.

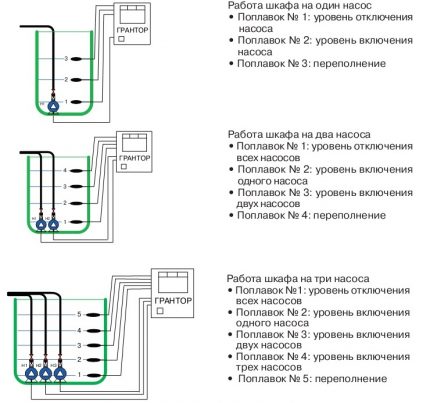

Поплавковый выключатель

Универсальное устройство, которое позволяет управлять насосами, когда необходимо откачивать жидкость или наполнять резервуары. Поплавковый выключатель представляет собой небольшой герметичный бокс из пластика со стационарно подсоединённым трёх- или четырёхжильным кабелем длиной до 10 метров. Именно таким типом автоматики снабжены простые бытовые насосы, но «поплавок» можно купить и отдельно.

Устанавливают поплавковый выключатель погружением в перекачиваемую жидкость, его прикрепляют к стенке ёмкости или фиксируют на силовом кабеле насоса. Чтобы более точно выставить диапазон рабочего уровня, на провод выключателя надевается и фиксируется скользящий груз. Меняя длину кабеля между выключателем и огрузкой, устанавливают оптимальные моменты срабатывания поплавка.

По сути, поплавковый выключатель является одновременно датчиком уровня и коммутирующим устройством. Работает он очень просто. Внутри корпуса с положительной плавучестью по специальному каналу свободно движется металлический шарик.

При поднятии/опускании поплавка под углом около 45 градусов шар уходит в крайнее положение и ударяет по клавише двухпозиционного микровыключателя, который, в свою очередь, запитывает цепь, либо разрывает её.

Обратите внимание! Автоматика для дренажного насоса с микровыключателем в поплавке является недорогим решением, однако она не может обеспечить высокую точность контроля уровня. Кроме того, поплавковый выключатель не позволяет полностью осушать резервуары. Также ему свойственны проблемы с залипанием контактов, что, впрочем, решается применением вспомогательного контактора

Видео

В сюжете - Как работает дренажный водяной насос с поплавком

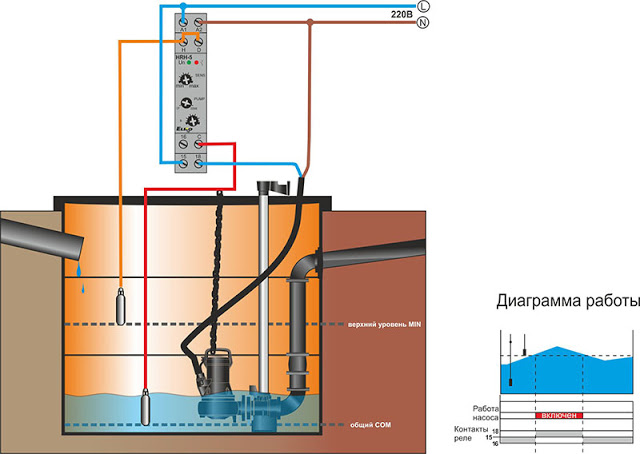

Кондуктометрические датчики уровня

Принцип работы такой системы управления основан на электропроводности перекачиваемых жидкостей. Электроды из нержавеющей стали погружают в воду.

Один из них, контрольный, должен всегда находиться в воде, а другие, сигнальные, монтируют на своих уровнях.

Между ними по рабочей среде постоянно передаются малые токи.

Если вода достигает нижнего сигнального датчика, то между ним и контрольным электродом появляется прослойка из воздуха (который не проводит электричество), что сразу же улавливает управляющий блок.

А когда вода поднимается до верхнего датчика, воздух, наоборот, вытесняется жидкостью, и сигнальная цепь замыкается.

Обратите внимание! В качестве контрольного электрода может использоваться металлическая стенка резервуара или заземлённый корпус насоса

Если поплавки могут работать как с пультом, так и самостоятельно, то такая автоматика обязательно комплектуется выносным блоком управления. Именно к нему поступают сигналы о состоянии слаботочных цепей внутри резервуара, а затем уже контролер отдаёт команду на срабатывание коммутирующего устройства (например, магнитного пускателя) для включения/выключения насоса. Кстати, многоэлектродные датчики могут управлять несколькими насосами, срабатывающими одновременно или поочерёдно, в том числе установленными в разных резервуарах.

В системе могут использоваться кондуктометрические датчики с несколькими электродами (для отслеживания большого количества уровней), но также возможны конфигурации, где функционирует только один электрод. Такая вариативность позволяет собрать автоматику для дренажного насоса своими руками, которая будет наиболее эффективной для конкретных условий. В любом случае кондуктометрические устройства управления надёжнее и намного точнее, чем системы контроля с поплавковыми выключателями.
