Комплектующие для радиаторов отопления — что входит в монтажкомплект

Услуги сантехника в Москве и Московской области

Принцип подключение различных по типу батарей отопления практически одинаковый, но отличаются применяемым для этого оборудованием. Комплектующие для радиаторов предлагаются в продаже по отдельности, а также наборами, в которых представлены все изделия, требуемые для подсоединения одной батареи. В статье мастер сантехник расскажет, какие комплектующие входят в комплект для монтажа радиатора.

Популярные виды радиаторов отопления

Услуги сантехника в Москве и Московской области

В подавляющем большинстве квартир и домов можно встретить 4 типа батарей отопления:
  • Чугунные батареи. Радиаторы отопления данного типа широко применялись раньше, благодаря высокой устойчивости к коррозии и окислению. Несмотря на их массивность и дороговизну, они актуальны и сейчас. Дело в том, что в системах центрального теплоснабжение циркулирующий теплоноситель слишком загрязнен, поэтому батареи из прочих материалов изнашиваются буквально за пару лет.
  • Алюминиевые радиаторы. Такие батареи имеют привлекательный внешний вид. Алюминий обладает высокой теплопроводностью, благодаря чему быстрее разогревает воздух в помещении. Огромным недостатком таких батарей является их высокая чувствительность к химическому составу теплоносителя. В связи с этим они совершенно непригодны в случае подключения к центральному водоснабжению. Их выбирают только в том случае, когда осуществляется монтаж автономного теплоснабжения, поскольку можно контролировать качество жидкости циркулирующей в системе.
  • Биметаллические радиаторы. Батареи данного типа имеют высокую теплоотдачу, поскольку в их составе имеется алюминий. Они очень прочные и имеют продолжительный ресурс эксплуатации. У них более высокая стоимость, что существенно снижает популярность такого варианта радиаторов.
  • Стальные радиаторы. Батарея из стали в отличие от всех предыдущих разновидностей являются не разборными. Они не состоят из секции, которые можно снимать и добавлять по желанию. Обычно такие радиаторы имеют панельный тип устройства. Внешне они похожи на прямоугольный бокс. Их часто можно встретить в офисных помещениях, а также в жилых домах и квартирах. Поскольку панельные системы являются не разборными, то зачастую производители ставят на них все необходимые комплектующие для радиаторов из завода.
Каждая разновидность популярных типов батарей имеет свою специфику по эксплуатационным характеристикам и способу подключения. Исключением являются только алюминиевые и биметаллические радиаторы, принцип соединения которых идентичен, как и используемые для этого комплектующие.

Варианты подключения батарей

Услуги сантехника в Москве и Московской области

Батареи могут быть подключины разными способами:
  • Диагональное подсоединение;
  • Врезка с одной стороны;
  • Стыковка в нижней части по краям.
В зависимости от этого выбирают и фурнитуру. По диаметру винтового соединения последней необходимо приобретать тот или иной вариант комплекта подключения радиатора. Основное отличие между ними состоит в том, что диаметр внешней резьбы может быть выполнен на полдюйма либо три четверти.

Услуги сантехника в Москве и Московской области

Для фиксации подвесного радиатора на стене также есть различные крепежные наборы – скобы, штыри и уголки. Первые два вида кронштейнов применяют на стенах из кирпича, шлакоблока и аналогичных конструкциях, уголки – при установке батарей на деревянные поверхности.

Для подсоединения радиаторных батарей ½

Услуги сантехника в Москве и Московской области

Монтажные комплекты для радиатора поступают в продажу без кронштейнов для подвешивания тепловых коллекторов. Запчастей в упаковке шесть и они рассчитаны на работу с любым типом батарей из биметалла, алюминиевых сплавов и стали, размеры которых по высоте соответствуют 0.8-0.35 метрам, а тип монтажного отверстия коллектора внизу и вверху определяется как G1” (внутренняя). Сами переходники имеют внутреннюю резьбу для подключения к вентилям размером в полдюйма.

Фитинги предназначены для работы только с жидкостным теплоносителем водой или антифризами, которые по составу не содержат компонентов, разрушительно влияющих на уплотнительные кольца. Нормальное функционирование элементов гарантировано при внутреннем давлении системы, не превышающем 16 Бар.

Внутренняя нарезка таких изделий имеет диаметр в полдюйма. Установку футорок на посадочные места необходимо осуществлять с усилием не превышающем 25 Нм, кран Маевского и пробки при монтаже затягивают с меньшей силой – 20 Нм.

Для подсоединения радиаторных батарей ¾

Услуги сантехника в Москве и Московской области

Аналогично вышеописанному радиаторному комплекту набор на внутреннюю резьбу в три четверти можно устанавливать практически на все типы радиаторов отопления, работающих на жидкости, предъявляемые технические требования к монтажу у них одинаковы. В упаковке находится шесть монтажных аксессуаров и ключ для крана Маевского.

Переходники, клапан сброса воздуха и пробка изготовлены из латуни, покрытой напылением никеля и полипропилена. Все элементы, внешней нарезки запчастей имеют силиконовые уплотнители для быстрого монтажа, сами футорки герметично вкручивают в батареи при помощи фум ленты или специальных герметиков, выдерживающих температуры до 100 градусов по Цельсию. Каждая резьбовая вставка снабжена шестигранником для удобного вкручивания накидным или разводным ключом.
Обратите внимание! При использовании льняной нитки в качестве уплотнителя важно не переборщить с ее слоем, иначе это может привести к разрушению корпуса аксессуара
Что входит в монтажный комплект для радиаторов

Услуги сантехника в Москве и Московской области

Обычно стандартный комплект для подключения радиатора предусматривает следующий перечень элементов:
  • Футорка (переходник) левая с уплотнительным кольцом – 2 шт;
  • Футорка правая с уплотнительным кольцом – 2 шт;
  • Заглушка для переходника самоуплотняющейся конструкции;
  • Кран Маевского с силиконовой прокладкой;
  • Специальный ключ спускника воздуха.
Более универсальный комплект для монтажа радиатора может включать в себя кронштейны для фиксации посадочных мест корпуса на стену. Эти крепежи бывают разными в соответствии с типом радиатора, используемого в отоплении.

Футорка

Услуги сантехника в Москве и Московской области

Фитинг, который имеет резьбу внутри и снаружи короткого отрезка трубы, по форме напоминающего обыкновенный болт. Эта деталь участвует в соединении запорной арматуры и различных труб, когда нужно сделать переход от большего диаметра к меньшему или наоборот, а также для адаптации отопителя со стандартной трубной арматурой. Футорку изготавливают из бронзы и ее сплавов.

Кран Маевского

Услуги сантехника в Москве и Московской области

Кран оригинальной конструкции, устанавливаемый сбоку в верхней точке жидкостного теплового конвектора с целью выведения из него воздуха. Устройство имеет латунное основание с нарезкой для монтажа и тонким отверстием посередине. Снаружи имеется регулируемый игольчатый клапан со шлицем и головкой шестигранной формы под ключ, а также изготовленный из капрона или полипропилена элемент с боковым каналом для отвода воздуха. На резьбе воздухоотводчика стоит уплотнительное кольцо.
Обратите внимание! Краны Маевского открывают вручную каждый раз после наполнения системы водой либо ее подкачки

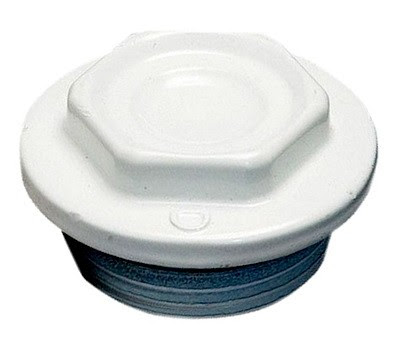

Заглушка

Услуги сантехника в Москве и Московской области

Эта деталь имеет наружную резьбу на ½ или ¾ и чаще изготовлена из латуни. Лицевая часть заглушки из комплектующих для радиаторов отопления может быть покрыта эмалью белого цвета. Она имеет форму шестигранника для удобного ввинчивания в отверстие футорки. На резьбе возле выступающей юбочки установлено силиконовое кольцо, предотвращающее просачивание воды из отопителя наружу через щель между стенками запчасти и корпуса.

Кронштейны для крепежа

В монтажном наборе можно встретить кронштейны для чугунных агрегатов. Это стальные штыри с елочкой, рабочая часть которых имеет небольшой изгиб для удержания отопителя. В дополнение к ним идут пластиковые дюбели, куда и вкручивается хвостовик штыря. Алюминиевые и биметаллические конвекторы тоже допустимо фиксировать таким крепежом.

В случае железобетонной стены, трудно поддающейся сверлению на большую глубину, целесообразнее приобретать тип кронштейнов в виде крючков, которые фиксируют к стене в четырех точках.

Почему выгодно преобретать монтажкомплект набором

Есть несколько причин, по которым выгодно приобретать специализированные упаковки для установки батарей отопления:
  • В монтажкомплекте есть все необходимое – это экономит время, которое нужно будет затратить на приобретение отдельных элементов.
  • Упрощается ремонт и техническое обслуживание батарей – металл отопителя подвержен коррозии, и если будет необходимость выкрутить из заржавевшей резьбы кран или воздухоотводчик, установленные без переходников, это может привести к определенным сложностям.
  • Все элементы компактно сложены в упаковке – такой подход позволяет установщику быстрее ориентироваться во множестве фитингов и других приспособлений и поддерживать порядок на рабочем месте.
  • Любой магазин сантехники имеет в наличии несколько вариантов монтажкомплектов, что упрощает поиск необходимого. Интернет магазину проще передать детали в упаковке по дороге к пункту назначения, можно быть уверенным, что отдельные компоненты не будут утеряны.
Кроме всех этих преимуществ количество комплектов всегда должно соответствовать количеству отопителей, что сводит к минимуму возможность забыть приобрести какие-то компоненты для оборудования системы.

Особенности выбора

Приобретая обычную упаковку для монтажа, следует определиться с диаметром стыковочного отверстия отопителя. Некоторые производители котельного оборудования могут давать определенные рекомендации по установке, среди которых будет указан тип набора для подключения кранов. На такие рекомендации следует обращать внимание во избежание повреждения тепловых конвекторов. Большую надежность представляют фитинги, выпускаемые известными производителями.

Если выбор падает на универсальный набор, в котором имеется еще и крепеж, стоит учитывать, что под тяжелые чугунные радиаторы следует брать специальные длинные стальные штыри для возможности заглубления их в толщу стены, под легкие модели обогревателей достаточно кронштейнов, прикручиваемых шурупами.

Не имеет значения, какой агрегат устанавливается в тепловой контур – алюминиевый или биметаллический – они не адаптированы под обычную сантехническую арматуру ввиду того, что с правой стороны, если смотреть на лицевую панель, у них имеются отверстия с правой резьбой, а с левой стороны, соответственно, идет левая нарезка. Левосторонние футорки и решают вопрос, позволяя уже к ним подключить клапаны, вентили и заглушки.
Обратите внимание! Покупая набор, необходимо внимательно проверить направление витков отверстия на фитингах, попарно оно должно быть разным
Видео

В сюжете - Обзор комплектующих и крепежа используемые для замены радиаторов отопления


В сюжете - Установка радиатора отопления


В сюжете - Установка радиатора отопления с большим количеством секций
