Сантехник ...: Как сделать струбцину с регулируемым углом для сварочных работ

Среди множества важных приспособлений на сварочном столе можно найти струбцины для сварки. Они позволяют увеличить скорость сборки узлов и выполнить их с соблюдением основных размеров согласно чертежу.

Выпускаются промышленные образцы разнообразных по форме струбцин, но в домашних условиях вполне реально изготовить надежную и удобную струбцину для сварочных работ самостоятельно. В статье мастер сантехник расскажет, как сделать сварочную струбцину под любой угол сварки.

Общая информация

Кажущиеся на первый взгляд простые сварочные работы, как правило, нуждаются в достаточно профессиональном и ответственном подходе. Поскольку для выполнения качественных и надёжных работ, понадобятся особые инструменты. Таким инструментом может стать угловая струбцина для сварки, которая даёт возможность проводить сварочные работы гораздо проще и быстрее.

Угловая струбцина является неким универсальным фиксатором, скрепляющим обрабатываемые поверхности при сварке. Она держит детали крепче магнитов, к тому же способна регулироваться под разные углы стыковки и тем самым делает процесс сварки и обработки материалов удобнее. Это первое по важности оборудование для любого сварщика, без которого невозможно обойтись, не причинив ущерба производительности и крайнего неудобства в работе.

Делаем струбцину своими руками

Материалы:

Труба 100 мм;
Уголок 50х50 мм;
Полоса 50 мм;
Шпильки М16 – 2 шт.;
Болты М10, М16;
Обычные и удлиненные гайки, шайбы М10, М16, М20;
Растворитель 646, наждачная бумага, аэрозольная краска.

Инструменты:

Процесс изготовления

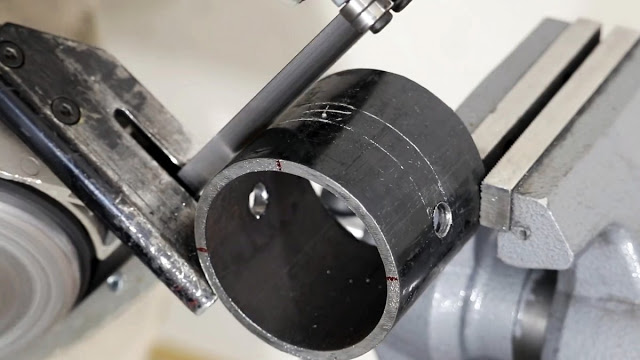

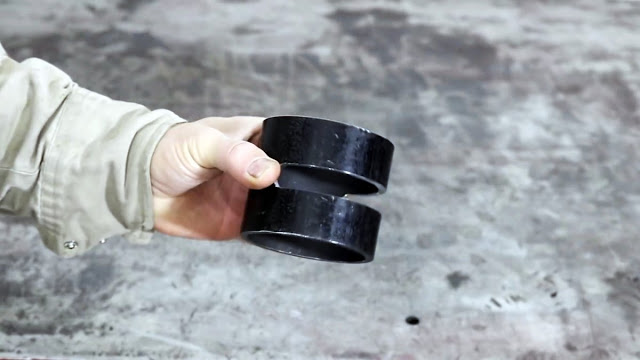

От трубы нужно отрезать заготовку длиной 7-10 см. По центру, на половину окружности в ней делается вырез шириной 16 мм.

Далее нужно подготовить 2 отрезка уголка по длине трубы. В центр одного из них вваривается болт М16 с проточенной головкой.

Уголок с болтом вставляется в прорезь в трубе. Изнутри на него надевается гайка М20 и накручивается М16.

Нужно сместить уголок в край паза и зажать. Затем к нему впритык подставляется второй, и приваривается к трубе.

К уголкам под прямым углом привариваются по отрезку полосы длиной по 15 см. Важно, чтобы металл при сварке не повело, и угол был соблюден.

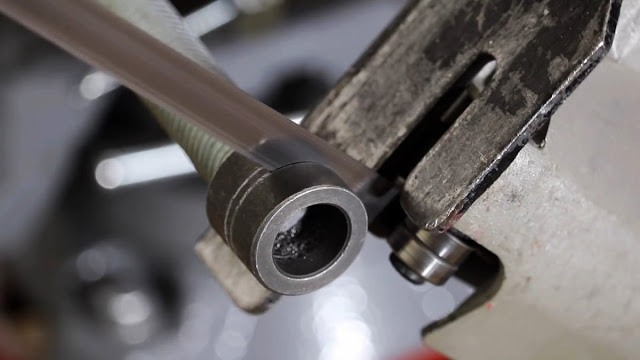

На следующем этапе изготавливается 2 упора для зажима струбцины. Для этого из трубки 3/4 дюйма вырезаются 2 кольца.

По бокам к ним привариваются шайбы. С одной стороны нужно подварить по мелкой шайбе, чтобы сквозь нее не проходила головка болта М10.

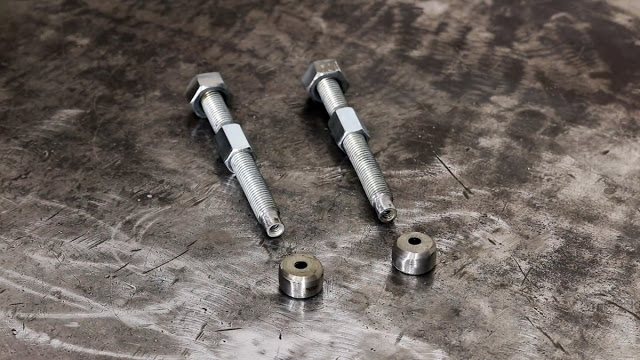

Для изготовления зажима нужно подготовить 2 шпильки М16. С одного края к ним приваривается оголовок, в качестве него можно использовать гайки М20.

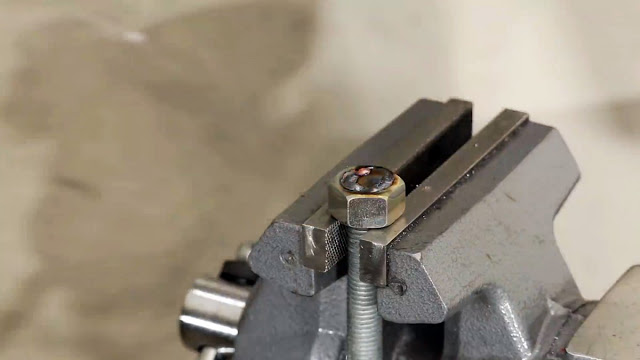

Со второго на торец привариваются гайки М10.

Последние протачиваются, чтобы накрутить на шпильки удлиненные гайки М16.

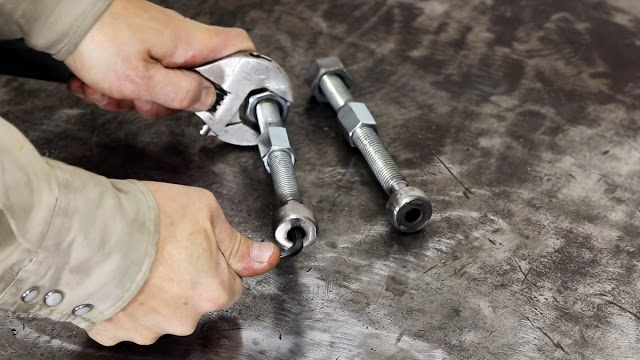

К шпилькам прикручиваются упоры.

Далее нужно приварить их удлиненными гайками к полосам на уголках. Для этого используются проставки из прутка.

После сварки струбцина окрашивается.

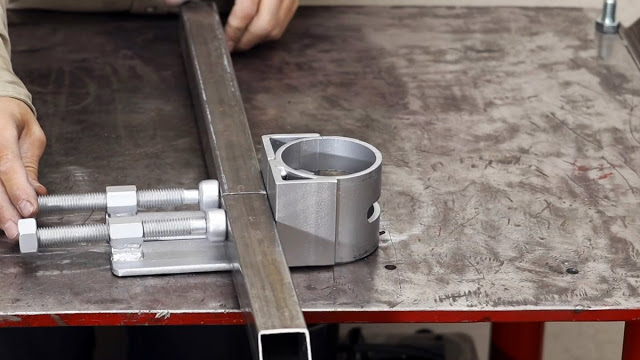

Ее подвижный уголок нужно установить точно напротив приваренного, чтобы соблюсти прямой угол. Затем на трубе намечаются ножовкой метки по его краям. После этого следует сдвинуть подвижный угол уже под 45 градусов, и также поставить насечки.
