Фильтрующий колодец — назначение, констркция, правила и нормы установки

Услуги сантехника в Москве и Московской области

Проблема отведения и доочистки сточных вод хорошо знакома всем владельцам загородных домов, не имеющих доступа к централизованной канализацииВ качестве универсального решения многие люди используют фильтрующий колодец, который помогает качественно отвести и очистить воду. В статье мастер сантехник расскажет, какие функции выполняет фильтрующий колодец.

Для чего нужен фильтрующий колодец для септика

Услуги сантехника в Москве и Московской области

Вопросы экологии и охраны окружающей среды сегодня стоят очень остро. Неочищенные сточные воды, если они будут поступать непосредственно в водоемы или грунт из внутридомовой канализации, могут послужить источником заражения воды и почвы.

Поэтому делать это категорически запрещено. Прежде чем поступить в открытые источники или уйти в землю, грязные бытовые воды должны обязательно пройти систему очистки.

Предусмотрены различные способы очищения стоков, одним из которых является поглотительный колодец, выступающий своеобразным естественным многослойным фильтром. Он удерживает в себе грязь, мусор и другие частички, и пропускающим в почву очищенную воду.

Отличительной особенностью фильтрующих сооружений является отсутствие герметичного дна. Внизу колодца оборудуется донный фильтр из щебня, гравия, битого кирпича и других подобных строительных материалов. Общая высота фильтрующей насыпки должна составлять до одного метра.

Услуги сантехника в Москве и Московской области

Фильтрующий колодец, как правило, обустраивают на участках, не оборудованных сливной канализацией, а также в местах, где поблизости отсутствуют естественные водоемы для отведения воды.

Он может использоваться в качестве самостоятельного сооружения при обустройстве дренажной системы или ливневой канализации, или для доочистки сточных вод, прошедших предварительную очистку в септике.
Обратите внимание! Функция фильтрующего колодца – пропускать поступающую по трубам жидкость через естественную систему фильтров и отводить глубоко в землю уже очищенную воду
Правила и нормы установки

Услуги сантехника в Москве и Московской области

Возможности фильтрационных колодцев весьма ограничены, правила и особенности их установки регламентированы строительными нормами (СНиП за номером 2.04.03-85).

Их можно устанавливать только на определенных типах почвы: песчаных или супесчаных, которые сами по себе обладают хорошей поглотительной способностью. Колодцы поглотительного типа не устраивают на глинистых грунтах, обладающих низкими фильтрационными свойствами.

Услуги сантехника в Москве и Московской области

Для сравнения, если 1 м? песка средней крупности способен в сутки поглотить до 80 литров жидкости, а супесь – до 40, поглотительная способность суглинка – 25, а трещиноватой глины – всего 5 литров. Из приведенных данных следует, что при установке фильтрационного колодца на глинистом грунте, он, конечно, очистит воду, но вот уйти ей будет некуда.
Обратите внимание! При обустройстве фильтрационного колодца необходимо выяснить, какая почва на вашем участке. Сооружение нельзя обустраивать в грунтах с высоким и средним содержанием глины, которые не могут обеспечить хороший отток жидкости
Чтобы узнать тип грунтов на участке, поставьте такой эксперимент: выкопайте небольшую ямку размером 300х300 мм и глубиной около 150 мм. Налейте в нее до самого верха жидкость и засеките, за какое время вода уйдет под землю. 18 секунд – песчаный грунт, полминуты – супесчаный, 2 минуты – суглинок.

Особое внимание следует обратить на уровень грунтовых вод в местности. Если подземные воды проходят достаточно высоко, поглотительный колодец устанавливать не рекомендуется, поскольку глубина его залегания должна быть 2-2,5 м. При этом необходимо обеспечить расстояние не менее полутора метров от его дна до подземных вод.

Ограничения по установке также касаются среднесуточного объема сточных вод. Их количество не должно превышать 1 м3. Если объем стоков, подлежащих очистке, больше, то рекомендуется выбирать другую систему фильтрации и отвода жидкости.

При планировании придомовой канализации необходимо руководствоваться установленными нормами расположения очистной системы от источника питьевой воды и границ участка.

Услуги сантехника в Москве и Московской области

Если пролегающие под землей воды применяются для питья или хозяйственных нужд, устройство колодца необходимо согласовать со службами санэпиднадзора. Но в любом случае его нужно делать на отдалении не менее 30 метров от скважин и колодцев для питьевой воды.

Строительными нормативами оговариваются правила, регламентирующие расположение условного дна фильтрующего колодца. Оно обязано быть выше горизонта грунтовой воды на 1,5 м и более.

Услуги сантехника в Москве и Московской области

Виды фильтрующих сооружений

Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.

Поглотительный колодец в дренажной системе

Услуги сантехника в Москве и Московской области

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.

Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.

Фильтрационное сооружение в канализационной системе

Услуги сантехника в Москве и Московской области

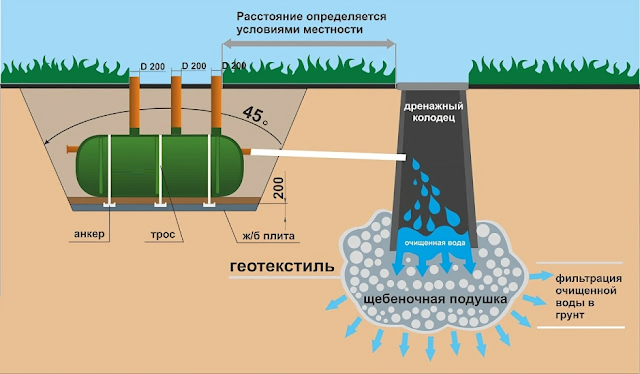

В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.

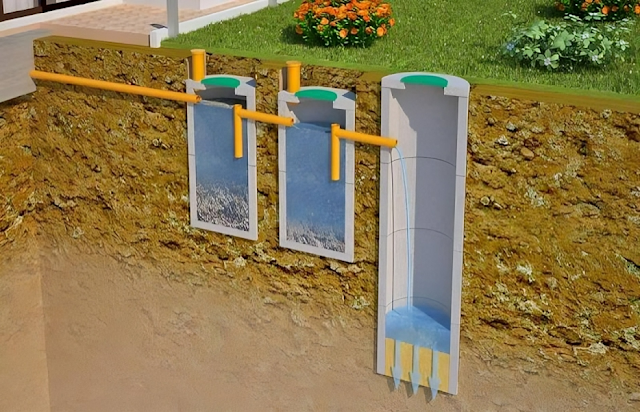

Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве.

Услуги сантехника в Москве и Московской области

Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.

В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.

Отвод сточных вод можно организовать двумя способами:
  • Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму;
  • Совместным. Все бытовые стоки поступают в септик или накопительную емкость.
Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные – в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов – в поглотительные колодцы.

Во втором случае необходим септик, состоящий минимум из двух камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.
Обратите внимание! Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации
Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.

Второй вариант совместной схемы – полная откачка и вывоз стоков.

Расчет количества фильтрующих колодцев на участке

Количество фильтрационных колодцев зависит суточного водопотребления в доме. На один септик обычно устанавливают от двух до четырех поглотительных колодцев. В свою очередь объем септика должен в три раза превышать суточный расход водяных стоков.

Если исходить из того, что на одного человека в частном доме приходится 250 литров в сутки, то для четырех членов семьи нужен септик объемом не менее 3 куб. метров.

Нагрузка на 1 кв. м. площади поглотительного колодца рассчитывается исходя от типа грунта. (песчаный – до 80, суперсчаный – до 40 л) Если расстояние от грунтовых вод до дна колодца больше двух метров, нагрузка может быть увеличена на 20%. Также допустимо увеличивать нагрузку в дачных хозяйствах, где колодец используется только в летнее время.

Альтернативные фильтрующие установки

Услуги сантехника в Москве и Московской области

Помимо фильтрационного колодца аэробную доочистку стоков в естественных условиях можно производить при помощи:
  • Грунтового дренажа;
  • Фильтрующих траншей;
  • Биологического фильтра.
В первом случае сточные воды от септика сначала поступают в распределительный колодец, а затем распределяются по дренам – трубам с прорезями, проложенным с уклоном в траншеи, предварительно засыпанные гравием или щебнем. Сверху трубы также обсыпают щебнем, потом землей и накрывают геотканью. Подробнее о том, как правильно рассчитать уклон дренажной трубы читайте в этой статье.

Если поблизости от участка находится водоем, куда может стекать очищенная вода, то обустраивают фильтрующие траншеи. В нижний слой на гравийную подушку укладывают водосборные трубы, которые затем засыпают гравием и песком. Сверху на слой гравия прокладывают дренажные трубы с прорезями, накрывают их геотканью и засыпают землей.

Если на участке невозможно организовать фильтрующие поля, устанавливают биофильтр. В него поступают предварительно очищенные воды из септика для дальнейшей биологической очистки.

В биофильтре организована система впуска кислорода для активации жизнедеятельности аэробных бактерий, окисляющих поступившие стоки.

В результате фильтрации стоки очищаются до уровня технической воды, которая затем уходит в грунт.

Как сделать фильтрационный колодец

Услуги сантехника в Москве и Московской области

Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить из пластиковых труб или купить готовые.

Кирпичная конструкция

Услуги сантехника в Москве и Московской области

Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.

Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.

Услуги сантехника в Москве и Московской области

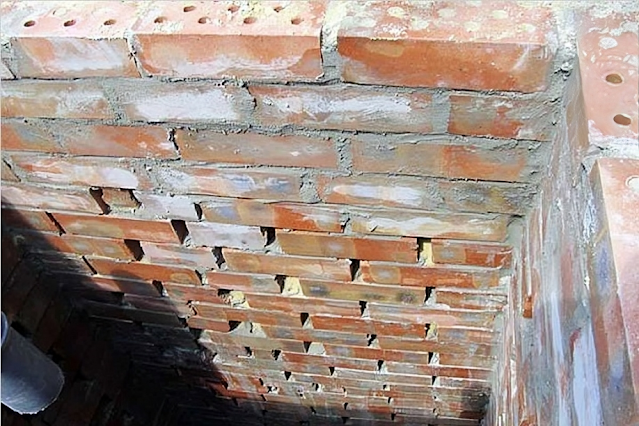

Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие  – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.

Из бетонных колец

Услуги сантехника в Москве и Московской области

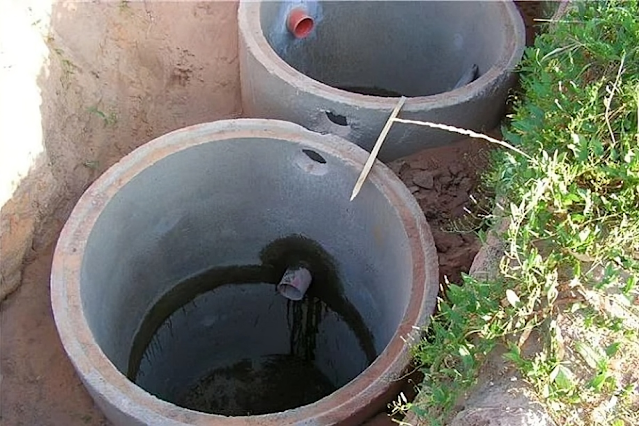

Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.

Услуги сантехника в Москве и Московской области

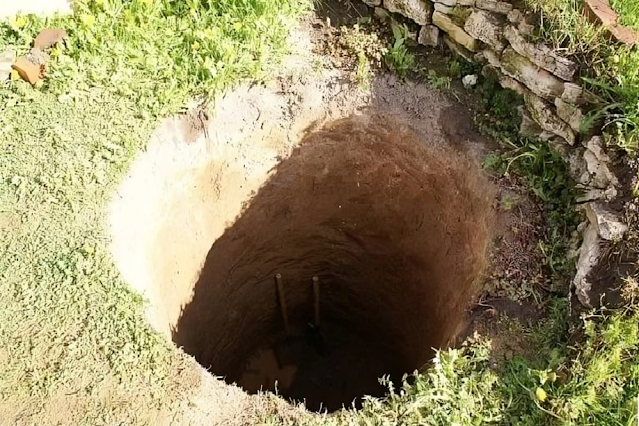

Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции.

Услуги сантехника в Москве и Московской области

После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.

Колодец из старых покрышек

Услуги сантехника в Москве и Московской области

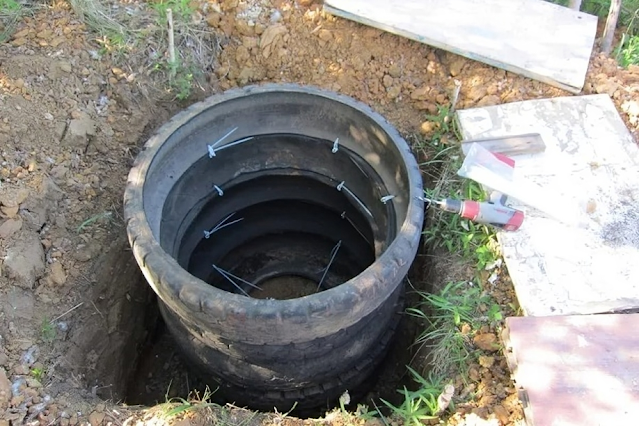

Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.

Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами.

Услуги сантехника в Москве и Московской области

Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.

Пластиковый фильтрующий колодец

Услуги сантехника в Москве и Московской области

Сегодня можно приобрести готовые фильтрующие колодцы из пластика, оборудованные всем необходимым для эффективной очистки стоков. Конечно, стоят они немало, но зато они надежны, удобны, просты в установке и обслуживании. На рынке представлено много компаний-производителей такого оборудования.

Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и  заполнен фильтрующим слоем из щебня, гравия и шлака.

Видео

В сюжете - Обустройство дренажного колодца канализации


Фильтрующие сооружения выполняют очень важную функцию – обеспечивают эффективную очистку стоков и не пропускают грязную неочищенную воду в землю, которая попадая в грунты, наносит существенный вред окружающей среде.

Фильтрационный колодец не так сложно сделать самостоятельно, но если вы не хотите возиться с его обустройством и у вас есть финансовая возможность, можно купить готовый колодец из пластика.
