Фитинги для полипропиленовых труб

Для соединения полипропиленовых труб между собой, для создания изгибов, ответвлений и для перехода на металлические изделия необходимы фасонные детали или иначе фитинги. Отличаются они между собой конфигурацией, типом подключения, диаметром, функциональностью. В видах и размерах фитингов для соединения полипропиленовых труб желательно ориентироваться, если планируется самостоятельный ремонт сантехники. Это позволит с первого раза приобрести качественные и оптимально подходящие по размерам и форме комплектующие к пропиленовым трубам. В статье мастер сантехник рассматривает все виды фитингов ПП труб и расскажет советы по выбору размера.

Предназначение фитингов

Под сантехническими фитингами понимаются полые внутри детали, используемые для соединения отрезков труб или для перехода с элемента большего диаметра на меньший и наоборот.

Полипропиленовые фитинги предназначены для монтажа (в том числе для замены устаревших) трубопроводов:

• Отопления;
• Водоснабжения;
• Транспортировки иных неагрессивных к полипропилену сред.

Технические свойства

Изделия из полипропилена производятся в соответствии с  ГОСТ №52135 «Трубы напорные из термопластов и фасонные соединители к ним для систем отопления и водоснабжения».

Согласно положениям данного документа, трубы из полипропилена пригодны для эксплуатации:

• В системах горячего водоснабжения (температура до 70°);
• В низкотемпературных системах напольного отопления (до 60°);
• В высокотемпературном радиаторном отоплении (до 90°);
• В трубопроводах, транспортирующих холодную воду.

Фитинги и трубы могут производится из полипропилена (ПП) трех разных модификаций: ППР (рандом сополимер), ППГ (гомополимер) и ППВ (блоксополимер). Отличия между ними  заключаются в температурной устойчивости — изделия из ППГ не подходят для отопительных коммуникаций, где может использоваться ППР и ППВ, рабочая температура которых достигает 95.

В маркировке изделий можно встретить номенклатуру MRS (минимальной длительной прочности), она указывает на давление рабочей среды в трубопроводе, при котором полипропиленовые фитинги гарантированно прослужат срок в 50 лет. Данный параметр указывается числовым обозначением после номенклатуры материала изготовления: ППР-63 (рабочее давление 6.3 МПа), ППР-80, ППР-100 и т.д. В последнее время на рынке появились фитинги PPRC, выдерживающие давление до 25 Мпа.

Виды

Всё полипропиленовые фитинги можно разделить на 2 основных группы:

• Полностью полипропиленовые фитинги. Фитинг изготовленные исключительно из полипропилена доступнее в цене, поскольку состоят из того же материала, что и сама труба, а их изготовление ведется только путем литья. Из чистого полипропилена выпускаются почти все виды фитинга (переходники с одного диаметра на другой, тройники, уголки, коллекторы), поэтому всю систему можно спаять исключительно с ними. Единственным недостатком таких элементов является невозможность разобрать соединение. Если потребуется организовать дополнительную точку отбора воды или врезать еще один радиатор отопления, трубу придется резать и впаивать новые детали.
• Комбинированные фитинги. Такие фитинги выполнены частично из полипропилена и частично из металла. Стальные вставки выливаются в своих матрицах отдельно и затем запрессовываются в пластик. Фитинги с металлическими вставками необходимы для соединения полипропилена с металлическими трубами, кранами и т. п. Такие фитинги более дорогие, поскольку производство сложнее. Стальная часть сопровождается резьбой. Шаг и диаметр полностью соответствуют стандартам, используемым на металлических трубах. Но закрывать полностью (наглухо) такие соединения нельзя — они могут потечь и потребовать ремонта. Допускается размещение за фальш-панелями из обрешетки и плитки или гипсокартона.

Кроме различия деталей по материалу, существуют разные виды фитинга для полипропиленовых труб по форме и предназначению. В чем их отличие и предназначение, рассмотрим ниже.

Переходники и муфты

Простейший элемент соединения полипропиленовых труб — муфта. Эти элементы имеют цилиндрическую форму и применяются для стыковки ровных участков полипропиленовой трубы. Монтаж выполняется при помощи электрического паяльника или рожкового ключа, что зависит от модификации фитинга.

Цельная полипропиленовая муфта

Деталь состоит исключительно из полипропилена. Вход и выход имеют одинаковый пропускной диаметр. Фитинг цилиндрической формы предназначен для стыковки двух ПП труб путем сварки паяльником.

Переходная муфта внутренняя-наружная

Фитинг из ПП имеет цилиндрическую форму с разными диаметрами торцов. Используется в ситуациях, когда нужно расширить или наоборот сузить последующую часть трубы. Может служить переходником для стыковки с тройником или уголком. Присоединяется путем раструбной сварки. Элемент может быть стандартной длины или укороченной. Последний вариант актуален для ограниченных мест, например, если труба проходит близко к отверстию подключения радиатора.

Муфта с переходом на наружную резьбу

Элемент имеет пластиковую муфту под пайку с одной стороны и наружную резьбу с другой. Фитинг используется для присоединения полипропилена к металлическим инженерным системам или подключения оборудования, сантехники и пр. На пластике есть шестигранная резьба, чтобы придерживать трубу вторым ключом в момент затяжки ответной гайки. Это убережет ее от деформации.

Муфта с переходом на внутреннюю резьбу

Фитинг аналогичен вышеописанному по применению и конфигурации, только выход на металл имеет внутреннюю резьбу. Через такой фитинг к полипропиленовой разводке удобно крепить шаровые краны и прочие элементы.

Переход под ключ на внутреннюю резьбу

Цилиндрическая деталь из полипропилена с закладной металлической вставкой. В ней есть внутренняя резьба с размерами по ГОСТу 6357. Для накручивания предусмотрены железные грани под рожковый ключ. Это позволяет не просто придерживать фитинг, но и затянуть с высоким усилием. Подходит для присоединения полипропилена к стальным инженерным коммуникациям.

Переход под ключ на наружную резьбу

Фитинг с муфтой для пайки с одной стороны и наружной металлической резьбой с другой. Содержит железные грани для обхвата гаечным ключом. Подходит для привязки шаровых кранов, оборудования, стыковки с инженерными системами. Диаметр резьбы и шаг подбирается в зависимости от последующих коммуникаций.

С накидной гайкой

Состоит из полипропиленовой муфты под пайку и запрессованной нержавеющей части с накидной гайкой и внутренней резьбой. Дополнительно предусмотрен участок на пластике под шестигранный ключ, чтобы при последних оборотах ключа придержать фитинг, исключив проворачивание самой трубы. За герметичность отвечает резиновый уплотнитель, поэтому подмотка не требуется. Применяется для перехода от котла, насоса или металлического трубного штуцера.

С накидной гайкой для перехода на "Евроконус"

Фитинг состоит из муфты для раструбной сварки и стальной вставки с накидной гайкой VT.708.E и внутренней резьбой. Внутри имеется металлическое сопло с резиновыми уплотнителями. Элемент используется для фиксации полипропиленовых труб к запорной арматуре или переходе на металлопластиковые трубы. Монтаж осуществляется рожковым ключом, а дополнительные грани на пластике позволяют зафиксировать фитинг, защитив от проворачивания.

С накидной гайкой для перехода на "Конус"

Соединитель с накидной гайкой позволяет напрямую, без каких-либо переходников, присоединить полипропиленовую трубу к арматуре с выходами стандарта «конус».

Фитинг для коллектора с переход на PEX

Применяется для подключения труб из сшитого полиэтилена (PEX) к полипропиленовому коллектору.

Муфта разъемная под пайку

Фитинг применяется на участке полипропиленовой трубы, где требуется создать разъемное соединение. Оно может быть использовано для прочистки канала и других технических нужд. Приспособление комбинированное — частично из ПП и частично из никелированной латуни. Элемент состоит из двух ответных частей — наружной резьбы и накидной гайки. Внутри применяется уплотнительная вставка. Стороны присоединяются методом раструбной сварки, после чего скручиваются вместе.

Муфта разъемная с переходом на внутреннюю резьбу

Еще один тип разъемного фитинга на резьбе, но здесь один торец паяется, а второй прикручивается. Для этого в металле есть дополнительная внутренняя резьба. Подходит для привязки к системе из ПП труб запорной арматуры и оборудования, а также стыковки с коммуникациями из других материалов.

Штуцеры

Это элементы под ответную гайку или резьбу для связки ПП труб с системами из других материалов, например шлангов. Зачастую используются на прямых участках. Вот некоторые формы исполнение фитинга.

Штуцер под накидную гайку

Имеет металлический штуцер на фрагменте полипропиленовой трубы. На торце присутствует пластиковый фланец для упора. Резьба вращается и притягивает пластик к ответной накидной гайке. Для предотвращения протечек применяется резиновое плоское кольцо внутри. Шестигранник на металлической части помогает хорошо зафиксировать фитинг для выдерживая давления до 20 бар. Часто применяется для присоединения армированного шланга смесителя.

Штуцер накидной

Полипропиленовая труба с фланцем на торце, поверх которого расположена накидная гайка. По принципу фитинг схож с американкой, но металл здесь не запрессован, а просто надет сверху. Деталь предназначена для накручивания на металлические наружные резьбы. Резиновый уплотнитель упирается во фланец и обеспечивает герметичность.

Уголки, угольники, отводы, водорозетки

Группа приспособлений из полипропилена для стыковки ровных участков трубы, изменения ее направления, присоединения другого оборудования, разделения системы.

Угольник 90º

Фитинг с одинаковым входным и выходным диаметром для изменения направления трубы на 90 градусов. Присоединение выполняется паяльником.

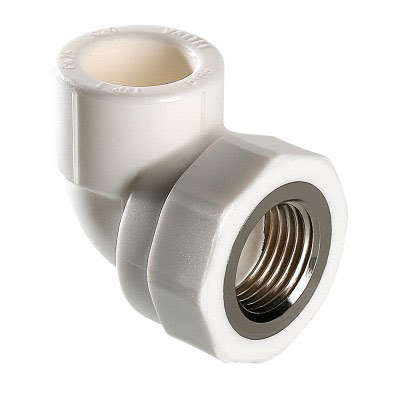

Угольник с переходом на внутреннюю резьбу

Деталь с изгибом 90º, изменяющая направление ПП трубы. Фитинг имеет одинаковый внутренний диаметр, только одна сторона монтируется в систему путем пайки, а вторая — резьбовым соединением. Для этого во второй торец впаяна металлическая внутренняя резьба. Пластиковый кожух вокруг имеет шестигранное исполнение для придерживания ключом.

Угольник с переходом на наружную резьбу

Угловой фитинг с изгибом 90º для соединения труб под углом. Одна часть паяется методом раструбной сварки, а вторая прикручивается. Металлическая резьба запрессована и имеет пластиковые грани для удерживания рожковым ключом.

Водорозетка с внутренней резьбой

Угловой фитинг из полипропилена с монтажной пластиной. С ее помощью водорозетка прикручивается к стене. Подвод снизу выполняется при помощи пайки. Сбоку через внутреннюю резьбу можно прикрепить смеситель, а также гибкий шланг.

Водорозетка с наружной резьбой

Полипропиленовый фитинг с изгибом 90 градусов и перпендикулярной монтажной пластиной. Крепится к вертикальному основанию. Один край впаивается в систему, а второй прикручивается при помощи наружной резьбы.

Уголок с накидной гайкой

Разновидность американки, но полипропиленовый фрагмент трубы выполнен по углом 90º. Элемент разработан для привязки полипропиленовых труб к металлическим патрубкам с наружной резьбой. Для присоединения при помощи накидной гайки понадобится ключ.

Уголок на 45º

Отвод выполнен из полипропилена с равными диаметрами на входе и выходе. Изменяет направление трубы на 45 градусов. Фиксируется на трубопроводе путем сварки пластика паяльником. С его помощью удобно аккуратно обойти расположенные на пути архитектурные конструкции или оборудование, а также подвести трубу к точке подключения более коротким путем.

Планка с водорозетками

Две водорозетки с внутренней резьбой из металла, соединенные между собой жесткой полипропиленовой планкой. В ней есть два отверстия для фиксации приспособления к вертикальной поверхности. За счет планки сохраняется фиксируемое расстояние 150 мм между центрами фитинга, предназначенное для подключения стандартного смесителя.

Обводы

Детали используются в случае, когда две трубы пересекаются и нужно, чтобы одна из труб прошла над другой. "Перепрыгнуть" через мешающую трубу можно и задействуя отводы на 45 или 90º, но потребуется больше муфт и пайки, что замедляет процесс. Поэтому лучше использовать обводы.

Длинный обвод с муфтами

Длинный обвод имеет плавное отклонение от оси с постепенным возвышением и понижением. На торцах уже предусмотрены две муфты для стыковки с прямой трубой. Фитинг позволяет обойти препятствие на пути в виде стояка, выступа подоконника и пр.

Короткий обвод с муфтами

Патрубок из полипропилена с коротким арочным изгибом. Помогает обойти перпендикулярно расположенную трубу или другое препятствие. Небольшая длина удобна для установки на ограниченном пространстве. Монтаж ведется паяльником, а две муфты уже имеются на торцах, что облегчает работу.

Гладкий обвод

Участок трубы без муфт, который согнут в заводских условиях для установки в места с препятствиями. Имеет аккуратный изгиб без потери пропускной способности. Для монтажа понадобится паяльник и две муфты, поскольку на детали они отсутствуют.

Крестовины

Разновидность фитинга для привязки сразу четырех труб. Монтаж выполняется методом раструбной сварки. Элемент отличается по форме исполнения.

Обычная крестовина

Имеет четыре одинаковых выходных патрубка, расположенных в одной плоскости с шагом в 90º (направлены в четыре стороны). Разветвляет поток на 4 части.

Компланарная крестовина

Выполняет ту же роль, что и отвод, но выглядит более эстетично за счет монолитного корпуса. Внутри пересекаемые каналы не смешиваются, а проходят друг над другом. Фитинг не снижает пропускную способность, поскольку имеет выпирающие стенки, увеличивающие диаметр канала внутри.

Двухплоскостная крестовина

Тоже имеет четыре патрубка, три из которых расположены в одной плоскости, а один — в другой. Выходы взаимоперпендикулярны. Используется для отвода полипропиленовой трубы в сторону.

Тройники

Приспособление применяется для ответвления трубы от основной линии. Может быть только из полипропилена или комбинированное с металлом. Предназначено для горизонтальной разводки от вертикальных стояков, например при подключении радиаторов.

Тройник с переходом на внутреннюю резьбу

Основная труба имеет ровную часть, а боковой подвод оснащен металлической внутренней резьбой. Снаружи ответвление снабжено гранями для фиксации ключом. Фитинг оптимален, когда в систему нужно добавить деталь с резьбовым подключением.

Тройник с переходом на наружную резьбу

Пластиковый элемент на три выхода, где боковой оснащен впрессованной стальной частью с наружной резьбой. Фитинг впаивается на прямом участке, а ответвление продолжается при помощи резьбового соединения.

Тройной переходник

Все патрубки детали пластиковые, но один имеет больший диаметр, чем два других. Используется для сужения или расширения пропускной способности системы и ее разветвления.

Двухплоскостный тройник

Элемент для направления коммуникаций в двух плоскостях. Часто используется в углах, где нужно одновременно продолжить горизонтальную линию с поворотом и сделать выход на радиатор.

Коллекторы

Фитинг с количеством отводов от 2-х до 6-ти и более. Применяется для подачи и поддержания одинакового давления в разных контурах или равномерного распределения жидкости.

Тройник коллекторный

Деталь из полипропилена с муфтой и небольшим ровным участком под сварку. Верхний патрубок наделен наружной металлической резьбой без шестигранной оболочки. Если элемент сваривать последовательно с аналогичными, то можно создать коллектор любой длины в зависимости от потребностей и наличия свободного места. Такой тип фитинга актуален для организации водяного теплого пола.

Коллекторный тройник с шаровым краном

Аналогичный вышеописанному элемент, только перед наружной резьбой предусмотрен шаровый кран. Последовательная пайка таких деталей дает возможность создать коллектор необходимой длинны. При необходимости часть теплого пола можно отключить, чтобы сократить объем подогреваемого теплоносителя.

Полипропиленовый коллектор с кранами

Выполнен в едином корпусе из полипропилена и кроме основной магистрали имеет три отвода. Каждый канал снабжен собственным краном. Последующая система монтируется путем пайки. Для надежной фиксации фитинга предусмотрены монтажные проушины. Деталь используется для распределения водопровода или системы отопления.

Заглушки, пробки, колпаки

Детали применяются при испытаниях части системы, когда еще подключены не все краны, радиаторы или смесители. Еще такие фитинги могут потребоваться в местах окончания трубопровода. Это актуально, если планируется продолжение системы в будущем.

Концевая заглушка

Фитинг с глухим концом. Отлит полностью из полипропилена. Присоединяется путем нагрева и пайки. Для снятия понадобится отрезать трубу.

Полипропиленовая пробка

Фитинг из пластика с резьбой, бортиком-упором и шестигранной головкой под накидной или рожковый ключ. Пробка устанавливается в муфты с внутренней резьбой и закручивается. Для герметичности используется резиновая прокладка.

Фильтры

Ответвление на ровном участке трубы, где есть внутренняя металлическая резьба. В нее вставлен сетчатый цилиндр, перекрывающий пропускной канал. Снаружи отверстие перекрывается болтом с медной или резиновой шайбой. В фильтре собирается ржавчина, налет и грязь, что защищает последующую систему от засорения.

Компенсаторы

Участки трубы с петлей, которые устанавливаются на длинных трубопроводах в вертикальном или горизонтальном положении. Компенсируют линейное расширение и сужение при нагреве и охлаждении. Содействуют сохранению целостности системы и продлевают ресурс коммуникаций.

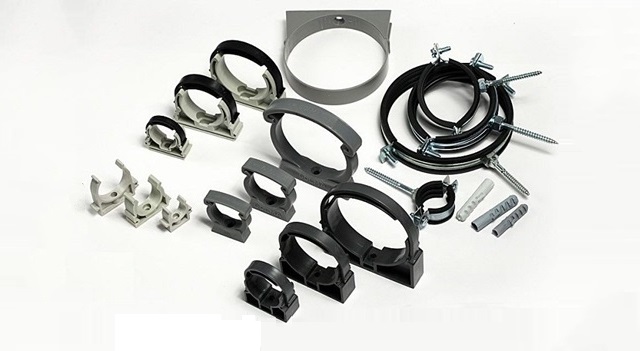

Крепления

Бывают в виде хомутов, обжимных полукруглых захватов, кронштейнов, клипс. Применяются для фиксации полипропиленовых труб и фитинга к стене, полу. Предотвращают деформацию и вибрацию системы, содействуют аккуратному виду.

Вентили и краны

В полипропиленовом трубопроводе гораздо логичнее использовать краны и вентили из того же материала: их проще присоединять (как и все прочие детали, пайкой), стоят они дешевле латунных.

Шаровые краны

Наружный корпус выполняется полностью из полипропилена. Сверху есть рычаг, управляющий внутренней заслонкой, перекрывающей пропускной канал. Фитинг монтируется при помощи пайки, где трубы вставляются внутрь него. Для поворота рычага необходимо некоторое пространство, поэтому с одной стороны элемента должно быть свободное место.

Вентили

Предназначены для регулировки пропускной способности узла или перекрытия канала. Внутри используется кран-букса, которая поднимает или опускает запорный клапан. Отличие от шарового крана заключается в механизме перекрывающем канал.

Чем отличается кран от вентиля:

• Шаровой кран имеет два положения: закрыто или открыто (off/on).
• Вентиль, его ещё называют запорным клапаном или «барашком», можно регулировать поток воды, поворачивая его по часовой или против часовой стрелки.

Как показывает практика, шаровые краны обычно служат дольше вентилей. Если вентили уже через 2-5 лет эксплуатации начинают протекать и приходится менять подвижную деталь (ту самую кран-буксу), то шаровые краны рассчитаны как минимум на 15 лет исправной работы, как максимум – до полувека и дольше. Однако, если сломается механизм крана, то придется менять его полностью, он не подлежит ремонту.

Как подобрать фитинг

При выборе изделий нужно обратить внимание на диаметр и толщину стенок.

Диаметр. На торцевой части фитинга всегда указывается внутренний пропускной диаметр. Он хорошо заметен (цифры отлиты) и не повреждается даже при одевании на разогретый паяльник. Исходя из этого подбирайте наружный диаметр вставляемой трубы.

Важно, чтобы прочность стенок фитинга соответствовала прочности самой трубы, иначе детали для стыковки или разводки могут стать слабым местом системы.

Производители

Среди производителей следует отметить такие фирмы, как:

• Valtec (Италия). Трубы выпускаются в трёх вариациях: с тонкими стенками, армированные стекловолокном или алюминиевой фольгой (99,4% алюминия). При производстве для соединения слоёв используют американские и японские клеи, поэтому трубы характеризуются повышенной прочностью (70 Н/10 мм при норме 15 Н/10 мм). При производстве используют. Производитель использует коническую форму раструбов, что облегчает соединение. Кроме того, смешанные фитинги (с резьбой) выпускаются восьмигранной формы, поэтому при работе можно использовать стандартные ключи.
• Banninger Kunststoff-Produkte, GmbH (Германия). При производстве используется высококачественный пластик (марка рандом-сополимер) с повышенной прочностью и химической стойкостью. Продукцию можно использовать для устройства водопроводов с питьевой водой. Стоят такие трубы дороже аналогов.
• Wavin Ecoplastic (Чехия). Как следует из названия марки, в производстве также используется химически нейтральный полимер, пригодный для передачи питьевой воды. Трубы серии Stabi армированы алюминиевой фольгой, Fiber и Basalt+ – базальтовым волокном.
• Kalde (Турция). Трубы приемлемого качества по таким же ценам. Выпускаются простые изделия, армированные стекловолокном (Fiber) и перфорированной фольгой (Superpipe), благодаря чему нет необходимости при сварке зачищать и торцевать трубу. Трубы имеют обычный срок службы (50 лет) при температуре до 70°С.
• Tebo (Турция). Трубы изготавливаются из полипропилена повышенной стойкости «рандом сополимер». Фирма имеет сертификаты ГОСТ, DIN, TSE. Диаметр продукции – 20-160 мм, марки труб – PN10, PN20, PN25.
• SPK (Турция). Используется сырьё из Нидерландов и оборудование из Германии, цена изделий ниже, чем у европейского производителя. Трубы достаточно стойки, могут применяться в условиях Сибири. Читайте также: "Виды фитингов для пластиковых труб и способы применения".

Как видно, производителей и марок труб существует немало, и каждому мастеру найдётся из чего выбрать. Ведь главное – не стоимость изделия или страна происхождения, а правильный расчёт и аккуратная работа при монтаже трубопровода.
