Бытовые нагреватели воды предназначены для обеспечения горячей водой отдельных квартир, загородных домов или дачных домиков. Это условие характеризуется ограниченным количеством проживающих в квартире или доме людей. В этой статье мастер сантехник расскажет о процессе установки водонагревателя, а вы сможете оценить свои силы.

Особенности

Водонагреватели имеют несколько разновидностей, каждому из которых присущи свои особенности. При выборе стоит учитывать требования к прибору того или иного вида, а также внимательно изучить схему установки в помещении. Водонагреватели могут быть нескольких видов по способу их размещения — вертикальными, горизонтальными, встраиваемыми.

Качественные водонагреватели должны обладать рядом особенностей:

Должны иметь возможность защитного отключения;
Обладать функцией защиты от перегревания;
Материалы изготовления должны быть качественными;
Нагревательный элемент должен быть покрыт антикоррозийным составом;
Должна быть хорошая теплоизоляция;
Наличие энергосберегающей функции.

Обратите внимание! Производитель обязательно должен давать гарантию на товар, чтобы в случае возникновения проблем можно было обратиться в сервисный центр

Виды

Все многообразие современных водонагревателей делится на два подвида:

Электрические;
Газовые.

Каждый из них, в свою очередь, имеет свои разновидности.

Электрические водонагреватели могут быть:

Накопительными;
Проточными;
Проточно-накопительными;
Наливными.

Газовые устройства подразделяются на:

Накопительные;
Проточные.

Но также существует новый вид водонагревателей — косвенные, которые также стоит упомянуть. Для того чтобы определиться с выбором подходящего водонагревателя, необходимо разобраться во всех его вариантах. Электрические водонагреватели имеют различия в устройстве системы, а также принципах функционирования.

Накопительные электрические водонагреватели также имеют второе название — бойлер. Бывают цилиндрической либо прямоугольной формы. Их объем может составлять от 30 до до 200 литров. Нагрев воды происходит, благодаря специальным ТЭНам, количество которых также может быть различным. Включать их можно как одновременно, так и по отдельности для экономии электроэнергии.

Для контроля температуры нагрева воды используются термометры, а для ее поддержания — термостаты. Накопительный водонагреватель всегда содержит определенное количество воды.

Нагрев ее происходит с помощью одного из двух элементов.

ТЭНа (трубчатого электронагревателя). Он является недорогим и легким в эксплуатации и ремонте. Их можно приобрести в любом магазине. ТЭНы имеют единственный недостаток — долгое время нагревания воды;
Спирального нагревательного элемента. Они являются дорогостоящими и более сложными в ремонте и замене. Зато способны быстро нагревать большое количество воды, а также поддерживать необходимую температуру.

Принцип работы данного вида водонагревателей не зависит от установленного теплоэлемента. Как только достигается определенная температура, подогрев отключается. Поддержание температуры происходит автоматически. Но после того как произошло остывание, либо добавилась новая партия холодной воды, нагревательный элемент включается. Водонагреватели такого типа чаще всего имеют два режима: автоматический подогрев либо ручной.

Для длительного поддержания температуры воды зачастую используется утеплитель. Он помещается между корпусом и баком. Сам корпус при этом не нагревается, а вода внутри будет находиться горячей даже в течение суток.

К плюсам накопительных электрических водонагревателей можно отнести:

Единовременное снабжение водой нескольких точек подачи воды;
Малое потребление энергии;
Незначительное остывание воды;
Стабильность температуры подаваемой воды;
Простота в использовании;
Большой выбор устройств.

Есть также несколько минусов:

Большие габариты аппаратов;
Длительное время нагрева.

Обратите внимание! Водонагреватели с отдельным включением нескольких ТЭНов очень удобны. Их может быть установлено два и более. Поэтому становится возможным использовать подогрев в нескольких режимах. Самым мощным является включение всех ТЭНов. Это позволяет быстро нагреть большое количество воды. Для поддержания температуры, а также небольшого подогрева можно пользоваться одним или двумя ТЭНами. При таком режиме происходит значительная экономия электроэнергии

Существует также самый простой вариант — ручные водонагреватели без термостата. Но они крайне неудобны, а также могут быстро выйти из строя, если вовремя не выключать прибор.

Проточные водонагреватели отличаются более малыми размерами. Они представляют собой небольшую коробочку, которая размещается на стене. В нем также установлен ТЭН, имеющий вид спирали, а также маленький бак. В данном варианте водонагревателя имеется датчик потока. Он включает ТЭН, когда открывается кран. После его закрытия датчик отключает ТЭН. А также присутствует терморегулятор, с помощью которого можно выставлять необходимую температуру воды. Он может быть в виде рычага, кнопки или расположенным на сенсорном дисплее.

Проточные водонагреватели, в свою очередь, подразделяются на:

Напорные;
Безнапорные.

Напорные водонагреватели отличаются тем, что подключаются к централизованной системе подачи воды. Они могут подавать горячую воду сразу на кухню, в ванную и санузел. Мощность таких приборов варьируется от 8 до 32 кВт. Более мощные необходимо запитывать от розетки на 380 Вт.

Безнапорные водонагреватели необходимо подключать к холодной воде. У них имеется шланг или кран. Такие устройства хорошо подходят для дачи.

Необходимо учесть, что при установке напорного и безнапорного водонагревателя обязательно устройство заземления. Электропитание лучше проводить отдельно из-за высокой мощности приборов. Пользоваться ими нужно аккуратно, так как вода может попасть в электрический прибор, что может привести к короткому замыканию и даже пожару. Поэтому лучше подключать напрямую к электрощиту с отдельным автоматом и наличием УЗО.

Проточные водонагреватели могут управляться двумя способами:

Гидравлическим — с помощью датчика потока. Он включает или выключает нагревательный элемент. Может иметь несколько режимов мощности, которые изменяются вручную;
Электронным — с помощью микропроцессора. Он способен поддерживать нужную температуру с помощью специальных датчиков.

Обратите внимание! Гидравлическое управление может нагревать воду несильно — на 20-25 градусов Целься. Поэтому летом вода будет горячее, а зимой будет довольно прохладной

Преимущества такого варианта водонагревателей:

Беспрерывная подача горячей воды;
Электроэнергия экономится, так как используется только при подаче воды;
Небольшие размеры;
Легкая установка;
Простота в использовании аппарата.

Среди недостатков можно выделить:

Необходимость проведения отдельной линии подачи электроэнергии;
Получаемая температура воды зависит от поступаемой.

Обратите внимание! Электронное управление помогает прогревать воду сильнее, так как обладают высокой мощностью. Но и цена их на порядок выше. Их преимуществом является получение заданной температуры воды в любое время года

Существуют также специфические модели проточных водонагревателей. К ним можно отнести кран, оснащенный водонагревателем. Такой вариант отлично подойдет для дачи или загородного дома. Выглядит он как обыкновенный смеситель, только имеет больший размер. Он содержит нагревательный элемент и подключается к электросети.

Такое устройство имеет несколько режимов функционирования:

Выключенное состояние, в это время он обесточен;
Холодная вода — подогрев отключен;
Горячая вода — включается подогрев, вода нагревается за пять-десять секунд.

Регулировка температуры происходит путем увеличения или уменьшения напора воды.

Такой вид водонагревателя имеет свои неоспоримые преимущества:

Очень быстрый прогрев воды, он может справиться с большими объемами воды и даже быстро наполнить ванну для купания;
Нет перепадов температуры подаваемой воды;
Он очень компактен и не занимает дополнительного места в помещении;
Прекрасно вписывается в интерьер;
Обладает невысокой стоимостью по сравнению с другими вариантами водонагревателей — это самый доступный вариант.

К недостаткам можно отнести:

Большое потребление электроэнергии;
Имеет меньшую пропускную способность, если сравнивать с газовой колонкой.

При выборе такого устройства необходимо обращать внимание на его безопасность:

Водонагреватель должен обязательно иметь УЗО, которое защищает от внезапного поражения электрическим током;
Должна быть установлена защита от перегрева. Датчик должен отключить нагрев при температуре + 60 градусов Цельсия;
Невозможность «сухого» включения. Устройство не будет включаться при отсутствии воды либо ее очень слабом напоре;
Должна быть установлена защита от гидроударов;
Все детали водонагревателя должны быть защищены водонепроницаемыми материалами и быть герметичными.

Проточно-накопительные водонагреватели представляют собой соединение двух вариантов таких устройств. Они имеют бойлер, чаще всего небольшого размера (до 30 литров), а также проточный блок. При низких расходах горячей воды она подается из бака, при больших объемах — используется нагревательный элемент.

Такой вид водонагревателей совмещает в себе несколько положительных моментов, к которым относятся:

Небольшие габариты устройства;
Постоянная температура воды;
Быстрый нагрев;
Подача воды к нескольким точкам;
Удобство;
Легкая установка.

Обратите внимание! Но стоит учесть, что такие агрегаты встречаются на современном рынке довольно редко

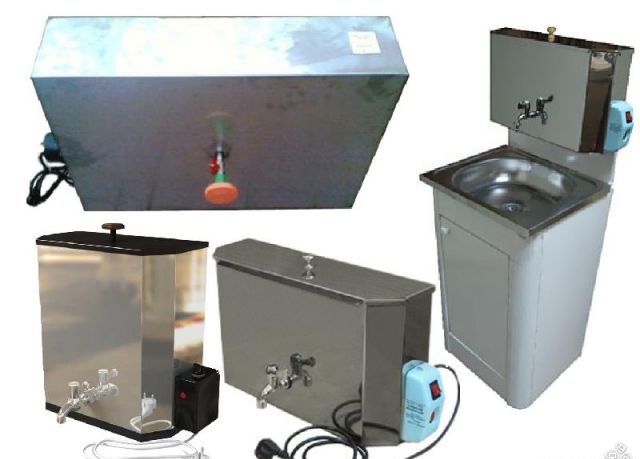

Наливные водонагреватели хороши при отсутствии водопровода. Они прекрасно подойдут для дачи. Они представляют собой емкость с ТЭНом, который нагревает воду. Имеется терморегулятор для установки температуры нагрева воды. Имеются модели с насосом и без него.

Такие устройства обладают следующими функциями:

Установка и поддержание необходимой температуры;
Автоматическое выключение подогрева;
Наличие индикаторов.

Обратите внимание! Наливные водонагреватели производят только в России

Самыми распространенными их производителями являются:

«Элвин ЭВБО»;
«Сказка»;
«Успех»;
«Водолей».

Данные устройства работают от электрической сети и подключаются к розетке 220 В.

Накопительные газовые водонагреватели имеют много общего с электрическими.

Они состоят из:

Бака с утеплением;
Магниевого анода;
Труб для подключения горячей и холодной воды;
Горелки;
Газохода;
Вытяжки;
Блока управления.

После того как бойлер заполнился водой, включается горелка с помощью пьезо- или электроподжига, осуществляется нагрев воды, который прекращается, как только достигается заданная температура. Данный аппарат оснащен датчиком тяги и контроллером пламени для безопасности. Камера сгорания может быть открытая либо закрытая. В первом случае продукты сгорания уходят через дымоход, во втором — через специальную трубу.

К преимуществам таких моделей можно отнести:

Недорогую стоимость энергоносителя;
Возможность подключения нескольких точек одновременно;
Высокую скорость нагрева;
Единую температуру воды;
Простоту эксплуатации.

Среди недостатков можно выделить:

Необходимость в конструкции дымохода при открытой камере;
Высокую стоимость монтажа.

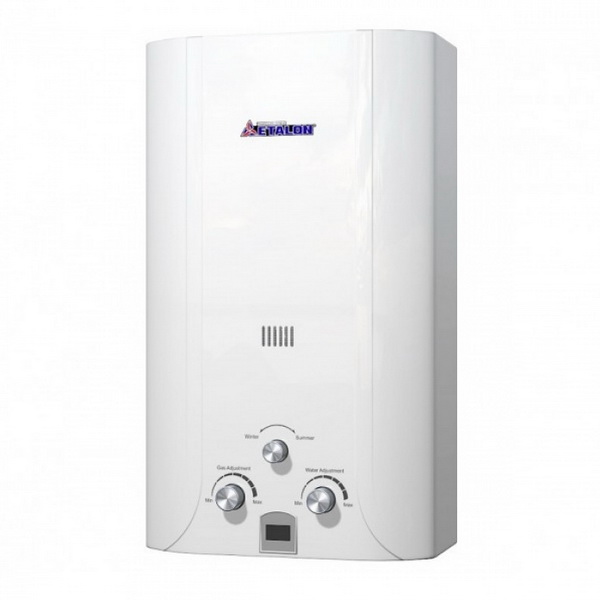

Проточные газовые водонагреватели отличаются тем, что вода в них не накапливается. После включения крана она нагревается по мере прохождения через водонагреватель.

Такие устройства состоят из:

Небольшого корпуса, крепящегося к стене;
Горелки;
Теплообменника;
Патрубков;
Дымоотвода;
Контрольного блока управления.

Для того чтобы включить водонагреватель, нужно открыть кран либо нажать на кнопку. Горелка воспламенятся с помощью поджига и нагревает воду в теплообменнике. Приборы могут быть как низкой, так и высокой мощности (от 11 кВт до 30 кВт и больше).

К преимуществам таких водонагревателей можно отнести:

Бесперебойную подачу горячей воды;
Подача воды к нескольким точкам;
Практически мгновенный нагрев;
Удобство пользования и простота ремонта;
Компактный вид устройства.

Что касается недостатков, то их гораздо меньше:

Работоспособность зависит от давления газа и воды;
Сложность монтажа.

При отсутствии газа в квартире или доме можно использовать баллоны с пропаном. Для него имеются в продаже специальные водонагреватели. При использовании такого метода необходимо особо тщательно придерживаться правил безопасного использования аппаратов.

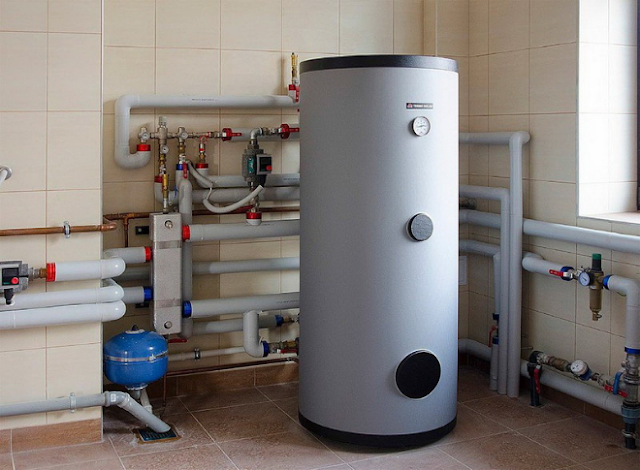

Косвенные водонагреватели отличаются тем, что работают от котла системы отопления.

Они состоят из:

Утепленного бака;
Анода;
Латунного теплообменника;
Входов для подключения горячей и холодной воды;
Блока управления.

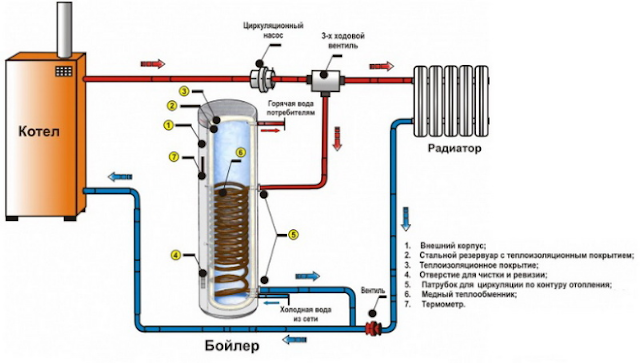

Действие такого вида водонагревателей основывается на подключении к контуру отопления. Вода подается на радиаторы, а также в бойлер, где нагревается и подается.

Такие бойлеры пользуются рядом преимуществ, среди которых:

Повышенная производительность;
Низкая стоимость горячей воды;
Вода сразу же подается горячей;
Довольно медленно остывает (до 4 градусов за сутки);
Легкость в использовании.

Как и у всех устройств, у косвенных водонагревателей имеется ряд недостатков:

Высокая стоимость оборудования;
Громоздкость;
Незначительный отбор тепла у отопления.

Материал

В накопительных водонагревателях самым важным является материал изготовления бака. Они могут быть из обычной стали либо нержавеющей. Обычную дополнительно покрывают эмалью. Естественно, баки из нержавеющей стали надежнее и долговечнее. Эмалированные же быстрее приходят в негодность. Но, соответственно, нержавеющие стоят на порядок дороже обычных. Для продления жизни эмали дополнительно устанавливают магниевые аноды, которые периодически необходимо менять. За их состоянием следит датчик.

Что касается проточных водонагревателей, то они могут быть сделаны из:

Меди — она быстро греет воду, так как обладает прекрасными теплопроводными свойствами;
Нержавеющей стали — такие изделия долговечны, но нужно учесть, что вода не должна быть очень жесткой;
Пластика — они не очень долговечны, но зато отличаются низкой стоимостью.

Обратите внимание! Самыми надежными устройствами являются медные. Но цена у них довольно высока

Размеры

Размеры водонагревателей зависят от их типа. Проточные модели имеют всегда гораздо меньший размер по сравнению с накопительными. Проточные могут быть размерами от 190 мм на 150 мм до 300 мм на 200 мм, тогда как накопительные — от 420 мм на 900 мм до 600 мм на 1200 мм. У последних размеры зависят от бака для воды. Он может иметь емкость от 30 до 200 литров.

Выбор и монтаж

Перед тем как приобретать и устанавливать водонагреватель, необходимо определиться с выбором подходящего устройства.

Нужно учесть:

Расход горячей воды;
Количество точек, подключаемых к системе;
Режимы использования;
Основные характеристики – вид, объем, мощность, производительность;
Форму и материал;
Способ установки.

Только после того, как все параметры определены, можно смело отправляться в магазин за покупкой.

Перед началом работ по установке и подключению водонагревателя лучше подготовить все необходимые инструменты:

Рулетку;
Перфоратор либо ударную дрель;
Крепежи;
Разводной и обычный ключи, а также пассатижи;
Тройники для подключения к водопроводу;
Запорные краны;
Герметики;
Гибкие шланги.

И также стоит учесть особенности подключения, такие как наращивание труб, обводка. В этом случае стоит также заблаговременно приобрести материалы. К тому же подключение водонагревателя зависит от типа трубопровода в доме или квартире:

Полипропиленовый трубопровод. Для работы с ним понадобятся паяльное устройство и труборез. Все соединительные устройства должны приобретаться из соответствующих материалов. В случае открытого трубопровода работа будет совсем несложной, если же коммуникации скрыты, понадобится их вскрыть;
Трубопровод из металлопластика. Такой тип обычно не является скрытым, поэтому работы будут проходить легко. Для установки используется фитинг, их выбор очень обширен, поэтому проблем с покупкой не возникнет;
Трубопровод из стали. Для работ с таким вариантом понадобится сварочный аппарат. Но можно также воспользоваться специальным «тройником-вампиром». Это тот же хомут, надевающийся на трубу и фиксирующийся винтами. Для уплотнения нужно использовать резиновую прокладку. После его установки в трубопроводе делается отверстие. На отвод устанавливается кран и шланг, подходящий к водонагревателю.

А также лучше нарисовать схему подключения водонагревателя и обозначить места подключения к водопроводу.

Непосредственно перед монтажом нужно:

Освободить и подготовить место для монтажа;
Убедиться, что стена достаточно прочная;
Удостовериться в качестве проводки, а также подобрать подходящую для монтажа;
Убедиться в работоспособности водопроводных труб.

Для безошибочного монтажа нужно обязательно изучить инструкцию к водонагревателю. Непосредственно перед установкой необходимо перекрыть воду, а также отключить электроэнергию. Для подключения аппаратов высокой мощности дополнительно будут необходимы трехжильный провод из меди с толстым сечением провода, счетчик не менее чем на 40 А, розетка с заземлением, автомат и изолента. Большое внимание крепости стены обязательно уделять при установке габаритных бойлеров. При его установке используются анкеры и особо прочные крюки. Аппараты объемом более 200 литров удобнее размещать на полу.

Лучше производить монтаж в паре с помощником для облегчения процесса. Установка проточных и накопительных устройств производится аналогичным способом.

Первым этапом является установка на стену:

На ней отмечается нижняя линия установки бойлера. Далее отмеряется расстояние до крепежной планки. С особой внимательностью нужно подойти к разметке верхней границы, чтобы верх водонагревателя не упирался в потолок;
Далее необходимо сделать отверстия под крепежи. Для бетона и кирпича понадобится электродрель с победитовым сверлом. Для дерева возможно воспользоваться обычным. Диаметр наконечника должен быть меньше диаметра дюбеля;
Затем нужно вбить параллельно два анкера, закрутить болты и повесить водонагреватель.

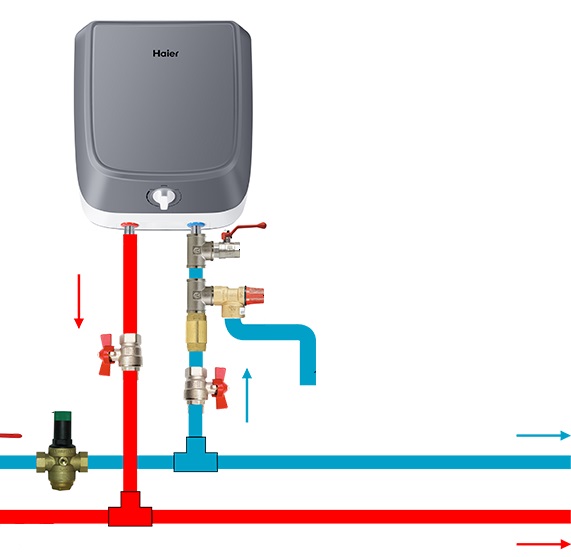

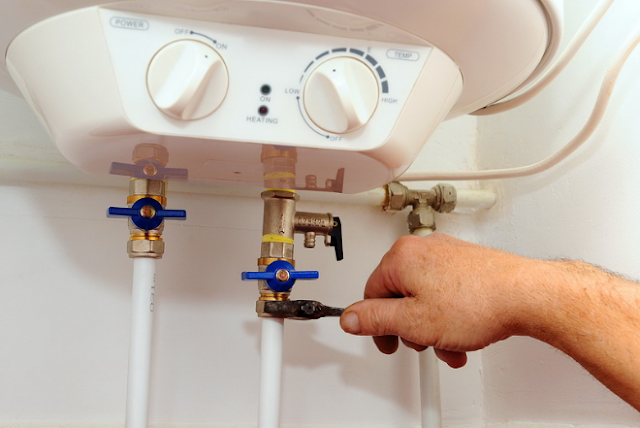

Второй этап — это подключение к водопроводу. Используя гибкие шланги или пластиковые трубы нужно подключить устройство к водопроводу. Использование полипропиленовых труб будет стоить дороже, а работа будет более затруднительной. Далее необходимо выполнить врезку труб в основной водопровод. При подсоединении бойлера нужно обращать внимание на то, какую трубу подключать к холодной, а какую к горячей воде. Они отмечены цветами — синий для холодной, красный — для горячей воды.

На трубу для холодной воды нужно поставить специальный обратный клапан, который сбрасывает повышенное давление. Это происходит автоматически и предотвращает поломку агрегата. Если в комплекте такого клапана нет, его лучше приобрести самостоятельно. Для его установки нужно на один из концов намотать ФУМ-ленту для лучшей изоляции и соединить его с клапаном. Другой же можно оставить без герметика и прикрутить к трубе.

При установке проточного водонагревателя для редкого использования его можно подключить к душевому шлангу. А к самому агрегату подключается только холодная вода.

Для этого нужно:

Перекрыть подачу воды;
Обрезать трубу;
Нарезать резьбу;
Намотать уплотнитель;
Подсоединить тройник;
Поставить кран;
Подсоединить к бойлеру гибким шлангом.

Проверить герметичность, для этого нужно пустить воду, наполнить бойлер и оставить на время. Если протечки отсутствуют, можно подключать прибор к электричеству. Третьим этапом установки является подключение в электросеть. Обычно в комплекте имеется кабель и вилка, но в случае отсутствия необходимо будет приобрести их.

Во время работы с электросетью обязательно соблюдать правила техники безопасности:

Первым делом нужно монтировать заземленную розетку. После этого можно подключать бойлер к сети;
После подключения загорится лампочка индикатора. Далее можно настраивать водонагреватель: установить температуру, время нагрева.

Теперь установку оборудования можно считать завершенной.

Установка напольного водонагревателя отличается лишь тем, что подвешивать его не нужно. Он так же крепится к стене, подключается к водоснабжению и электропитанию.

Газовый

Установка горизонтального газового водонагревателя сложнее, чем электрического. В этом вопросе лучше обратиться к профессионалам. Но в случае самостоятельной установки необходимо четко следовать инструкциям, обозначениям и правилам. Высота потолков должна быть не менее двух метров, а площадь комнаты более 7,5 кв. метра. К тому же в комнате должно быть окно, кроме этого, в помещении обязательно должна быть дверь. Чаще всего такие приборы устанавливают на кухне, рядом с газовой трубой.

Очень хорошим способом обнаружения протечек газа является установка газового анализатора. Такой прибор обнаруживает утечку пропана и подает предупредительный сигнал. Но также обязательно наличие вентиляции. Для правильной работы газового водонагревателя к нему должен быть подведен дымоход. Он может быть включен в общую систему либо же выведен отдельно сразу на улицу. Он не должен иметь более двух изгибов под прямым углом, а его общая длина должна быть не более трех метров. При установке оборудования на деревянную стену дымоход не должен соприкасаться с ней. Обязательно проложить теплоизоляцию, к примеру, из минваты.

Нужно знать, что газовый водонагреватель не должен размещаться на несущей стене. Расстояние до противоположной стены должно быть не менее одного метра. Газовые трубы нельзя монтировать в стены. Но также нужно учесть, что газовое оборудование нельзя размещать над плитой. Нежелательно, чтобы водонагреватель подвергался постоянному воздействию солнечного света и перегревался. Для того чтобы проверить герметичность газовых труб, можно воспользоваться обычным мылом. Его нужно растворить в емкости с водой, а затем с помощью кисточки нанести на соединения труб. Если появляются пузыри, значит, имеет место утечка. И ее необходимо срочно устранить. Проверять трубы на предмет утечек запрещено с помощью огня. Это может привести к непоправимым последствиям.

Электрический

Электрический водонагреватель чаще всего устанавливают в ванной комнате. В целях экономии пространства его лучше размещать над унитазом, ведь над ним имеется свободное место. Не рекомендуется устанавливать устройство над мойкой или раковиной для избегания попадания воды на электрику. Для установки и подключения агрегата к электросети в туалете необходимо монтировать розетку с заземлением.

Советы

Для того чтобы быстро, надежно и правильно установить водонагреватель своими руками, а также безопасно им пользоваться, лучше придерживаться следующих советов:

Располагать устройство лучше всего ближе к месту подключения к водопроводу;
При установке необходимо учитывать индивидуальные особенности агрегата — вертикальный он или горизонтальный, место подключения коммуникаций;
Устанавливать его можно на любой высоте, главное, чтобы было пространство до потолка;
Если же напор воды в квартире или доме небольшой, водонагреватель лучше не устанавливать высоко, вода будет плохо поступать;
К месту крепления бойлера должен быть подход для более удобного использования и ремонта;
Чтобы подключить электрический водонагреватель, обязательно пользоваться заземленной линией электроэнергии;
Нельзя включать прибор, если в баке нет воды, это может привести к поломке ТЭНов;
Рекомендуется один-два раза в месяц включать прибор на максимальную мощность на несколько часов для уничтожения появляющихся в баке бактерий;
На холодной воде нужно установить сетчатый фильтр, а если вода слишком жесткая, то лучше установить дополнительную очистку;
Раз в несколько лет необходимо чистить бак от появляющейся накипи и заменять магниевый анод;
Если бойлером пользоваться постоянно, то экономичнее будет не отключать его из сети, так как на поддержание температуры уходит меньше энергии, если же он необходим несколько раз в сутки, то лучше выключать его;
При использовании проточного водонагревателя лучше не допускать постоянного течения воды, так электроэнергии уходит больше, если же закрывать кран и открывать воду только по мере необходимости, так удастся сэкономить.
